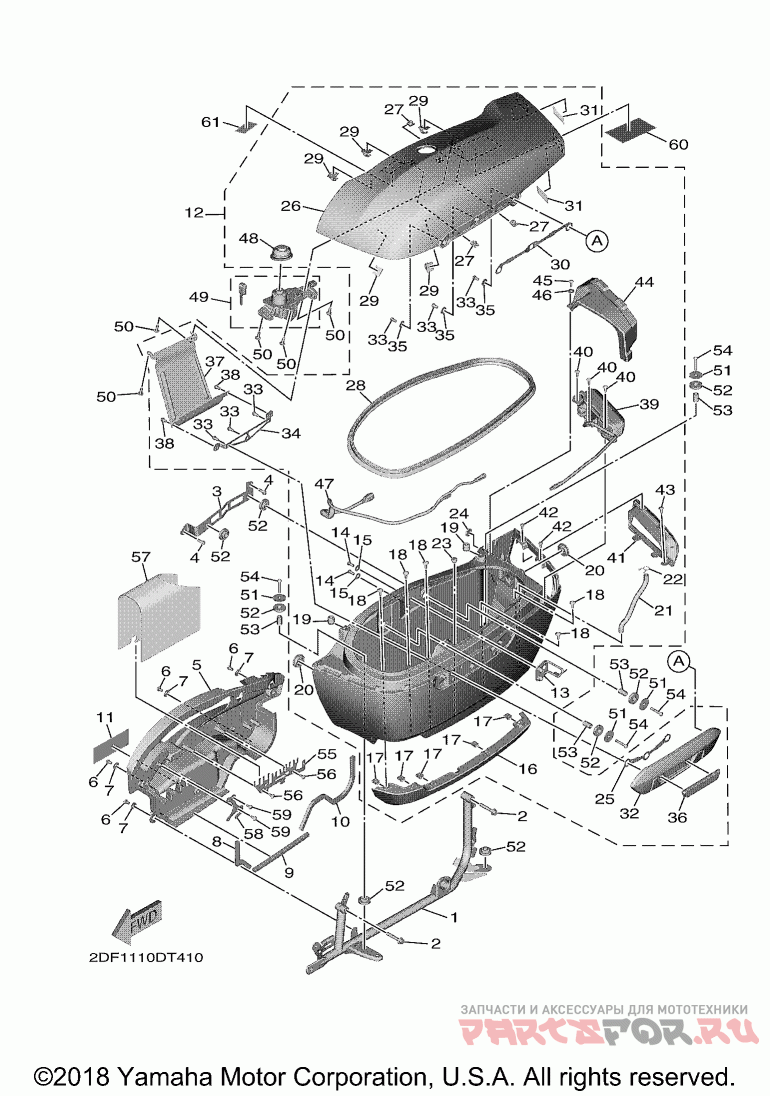

1 | | FRAME, SADDLEBAG 1 | |
1 |
|
|
2DF-28473-00-00
FRAME, SADDLEBAG 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | BOLT, FLANGE DEEP RECESS | |
2 |
|
|
95D32-08045-00
BOLT, FLANGE DEEP RECESS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | STAY, FRONT GUARD 1 | |
3 |
|
|
2DF-28413-00-00
STAY, FRONT GUARD 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
90105-06696-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | COVER, SIDE BOX 1 | |
5 |
|
|
2DF-2846T-00-00
COVER, SIDE BOX 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | .BOLT, FLANGE | |
6 |
|
|
95022-06012-00
.BOLT, FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Манжета | |
7 |
|
|
90387-06071-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | Демпфер | |
8 |
|
|
2DF-28425-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Дампер | |
9 |
|
|
90520-08005-00
Дампер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | DAMPER, 4 | |
10 |
|
|
2DF-28455-00-00
DAMPER, 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Демферная пластина | |
11 |
|
|
4GY-2414H-00-00
Демферная пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | SADDLEBAG ASSY., 1 | |
12 |
|
|
2DF-28410-00-P0
SADDLEBAG ASSY., 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | SADDLEBAG ASSY., 1 | |
12 |
|
|
2DF-28410-00-P1
SADDLEBAG ASSY., 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | . .HOOK 3 | |
13 |
|
|
2DF-28494-00-00
. .HOOK 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | . BOLT, BUTTON HEAD | |
14 |
|
|
92017-06014-00
. BOLT, BUTTON HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | . WASHER, PLATE | |
15 |
|
|
90201-06055-00
. WASHER, PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | . .COVER 3 | |
16 |
|
|
2DF-2843J-00-00
. .COVER 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | . NUT, SPRING | |
17 |
|
|
90183-05073-00
. NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
18 | | . BOLT, HEX. SOCKET BUTTON | |
18 |
|
|
90111-05021-00
. BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
19 | | . .DAMPER 1 | |
19 |
|
|
2DF-28415-00-00
. .DAMPER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | . .SEAL 5 | |
20 |
|
|
2DF-2847F-00-00
. .SEAL 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | . .HOSE (L170) | |
21 |
|
|
90445-123G4-00
. .HOSE (L170)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | . .CLIP | |
22 |
|
|
90467-12M11-00
. .CLIP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | . .PLUG | |
23 |
|
|
90338-10132-00
. .PLUG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | . .SEAL 4 | |
24 |
|
|
2DF-2846F-00-00
. .SEAL 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | . .STAY, 7 | |
25 |
|
|
2DF-284BE-00-00
. .STAY, 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | . . SADDLEBAG 3 | |
26 |
|
|
2DF-28448-00-P1
. . SADDLEBAG 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | . . SADDLEBAG 3 | |
26 |
|
|
2DF-28448-00-P0
. . SADDLEBAG 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | . .NUT, SPRING | |
27 |
|
|
90183-062A0-00
. .NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
28 | | . .SEAL 2 | |
28 |
|
|
2DF-28429-00-00
. .SEAL 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | . .CLAMP | |
29 |
|
|
2DF-81128-00-00
. .CLAMP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
30 | | . .STAY, 9 | |
30 |
|
|
2DF-284BG-00-00
. .STAY, 9
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | . .SEAL, 16 | |
31 |
|
|
2DF-284BP-00-00
. .SEAL, 16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | . HINGE SUB-ASSY., 1 | |
32 |
|
|
2DF-2843S-00-00
. HINGE SUB-ASSY., 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | . .BRACKET, HINGE | |
34 |
|
|
2DF-2846M-00-00
. .BRACKET, HINGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | . WASHER, PLATE | |
35 |
|
|
90201-06557-00
. WASHER, PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
36 | | . .REAR REFLECTOR ASSY | |
36 |
|
|
2DF-85130-00-00
. .REAR REFLECTOR ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | . .COVER, HINGE 1 | |
37 |
|
|
2DF-2846K-00-00
. .COVER, HINGE 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | . BOLT, BUTTON HEAD | |
38 |
|
|
92017-06010-00
. BOLT, BUTTON HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | . .REAR FLASHER LIGHT ASSY 1 | |
39 |
|
|
2DF-83330-00-00
. .REAR FLASHER LIGHT ASSY 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | . SCREW, TRUSS HEAD TAPPING | |
40 |
|
|
97707-50016-00
. SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
41 | | . GARNISH, FLASHER 1 | |
41 |
|
|
2DF-833A1-00-00
. GARNISH, FLASHER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | . .SCREW, BIND | |
42 |
|
|
98907-05012-00
. .SCREW, BIND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | . SCREW, TRUSS HEAD TAPPING | |
43 |
|
|
97707-50016-00
. SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | . .LID 1 | |
44 |
|
|
2DF-2844B-00-00
. .LID 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | . SCREW, TRUSS HEAD TAPPING | |
45 |
|
|
97707-50016-00
. SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | . WASHER, PLATE | |
46 |
|
|
90202-07015-00
. WASHER, PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | . .WIRE, LEAD | |
47 |
|
|
2DF-86176-00-00
. .WIRE, LEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | . .CAP,1 | |
48 |
|
|
2DF-2845W-00-00
. .CAP,1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | LOCK ASSY | |
49 |
|
|
2DF-W2849-10-00
LOCK ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | BOLT, HEX. SOCKET BUTTON | |
50 |
|
|
90111-06041-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
51 | | Шайба | |
51 |
|
|
90201-065G8-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
52 | | Уплотнитель резиновый | |
52 |
|
|
90480-20447-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
53 | | Манжета | |
53 |
|
|
90387-08111-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
54 | | Винт с прямой шляпкой | |
54 |
|
|
92017-06035-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
55 | | PLATE, 11 | |
55 |
|
|
2DF-2849V-00-00
PLATE, 11
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Шуруп | |
56 |
|
|
97701-50014-00
Шуруп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
57 | | Демпфер | |
57 |
|
|
2DF-82176-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | PLATE, 12 | |
58 |
|
|
2DF-2849W-00-00
PLATE, 12
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Шуруп | |
59 |
|
|
97701-50014-00
Шуруп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
60 | | Этикетка с предупреждением | |
60 |
|
|
4XY-28446-02-00
Этикетка с предупреждением
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Наклейка | |
61 |
|
|
BL3-21668-A0-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
