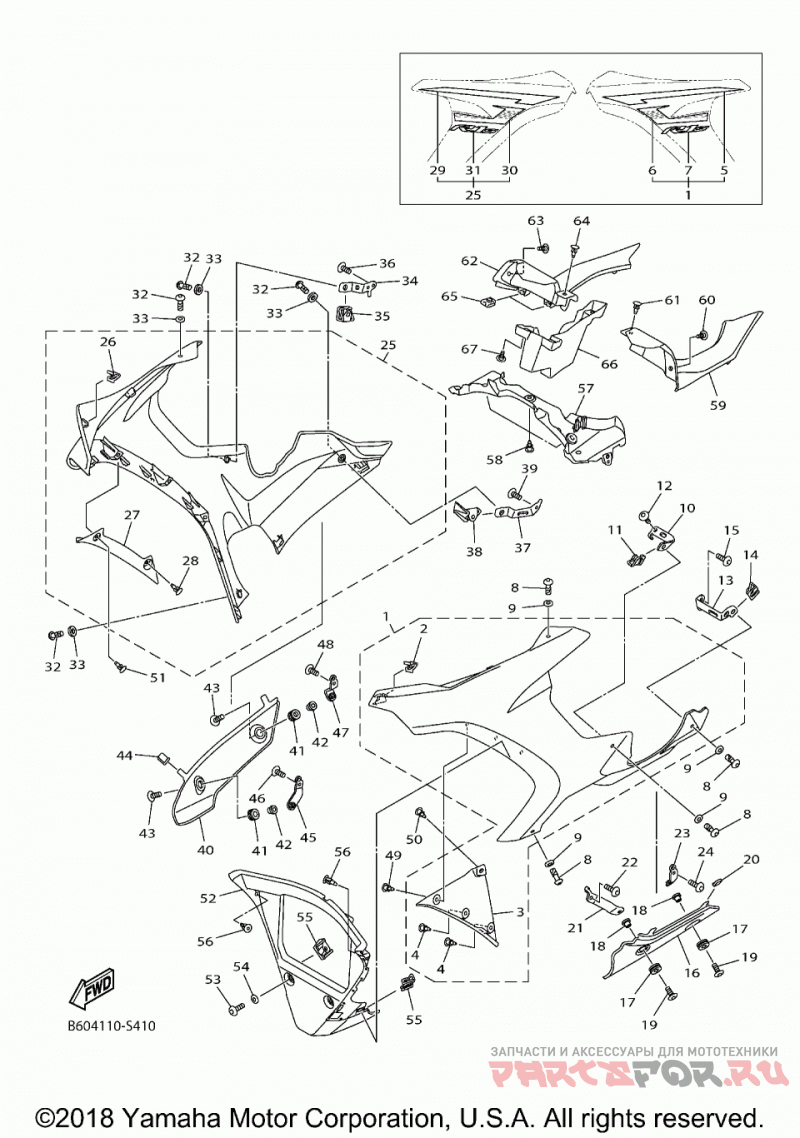

1 | | PANEL ASSEMBLY 1 | |
1 |
|
|
2CR-Y283U-C0-P2
PANEL ASSEMBLY 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | . CLIP | |
2 |
|
|
90468-040A0-00
. CLIP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | . .PANEL, INNER 1 | |
3 |
|
|
2CR-2836K-00-00
. .PANEL, INNER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . RIVET | |
4 |
|
|
90269-06008-00
. RIVET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | . .GRAPHIC 1 | |
5 |
|
|
B60-28391-30-00
. .GRAPHIC 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | . .GRAPHIC 5 | |
6 |
|
|
B60-28398-10-00
. .GRAPHIC 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | . .EMBLEM | |
7 |
|
|
B60-28328-10-00
. .EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Головка | |
8 |
|
|
2CR-28386-00-00
Головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
8HG-21757-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Кронштейн | |
10 |
|
|
2CR-2833K-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Гайка-пружинная | |
11 |
|
|
2CR-2177L-00-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | BOLT, HEX. SOCKET BUTTON | |
12 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кронштейн | |
13 |
|
|
2CR-2833L-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка-пружинная | |
14 |
|
|
2CR-2177L-00-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | BOLT, HEX. SOCKET BUTTON | |
15 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Защитное полотно | |
16 |
|
|
2CR-2834V-00-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Уплотнитель резиновый | |
17 |
|
|
90480-14477-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | .COLLAR | |
18 |
|
|
90387-06307-00
.COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | BOLT, HEX. SOCKET BUTTON | |
19 |
|
|
90111-06038-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | DAMPER, SIDE COVER | |
20 |
|
|
5PW-2411J-01-00
DAMPER, SIDE COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | BRACKET, 17 | |
21 |
|
|
2CR-2833R-00-00
BRACKET, 17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | BOLT, HEX. SOCKET BUTTON | |
22 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BRACKET, 18 | |
23 |
|
|
2CR-2833T-00-00
BRACKET, 18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | BOLT, HEX. SOCKET BUTTON | |
24 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | PANEL ASSEMBLY 2 | |
25 |
|
|
2CR-Y283V-C0-P2
PANEL ASSEMBLY 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | . CLIP | |
26 |
|
|
90468-040A0-00
. CLIP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | . .PANEL, INNER 2 | |
27 |
|
|
2CR-2836L-00-00
. .PANEL, INNER 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | . RIVET | |
28 |
|
|
90269-06008-00
. RIVET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | . .GRAPHIC 2 | |
29 |
|
|
B60-28392-30-00
. .GRAPHIC 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | . .GRAPHIC 6 | |
30 |
|
|
B60-28399-10-00
. .GRAPHIC 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | . .EMBLEM | |
31 |
|
|
B60-28328-10-00
. .EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Головка | |
32 |
|
|
2CR-28386-00-00
Головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба | |
33 |
|
|
8HG-21757-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | BRACKET 15 | |
34 |
|
|
2CR-2833M-00-00
BRACKET 15
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Гайка-пружинная | |
35 |
|
|
2CR-2177L-00-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | BOLT, HEX. SOCKET BUTTON | |
36 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | BRACKET 16 | |
37 |
|
|
2CR-2833N-00-00
BRACKET 16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Гайка-пружинная | |
38 |
|
|
2CR-2177L-00-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | BOLT, HEX. SOCKET BUTTON | |
39 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Защитное полотно | |
40 |
|
|
2CR-2834W-00-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Уплотнитель резиновый | |
41 |
|
|
90480-14477-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | .COLLAR | |
42 |
|
|
90387-06307-00
.COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | BOLT, HEX. SOCKET BUTTON | |
43 |
|
|
90111-06038-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | DAMPER, SIDE COVER | |
44 |
|
|
5PW-2411J-01-00
DAMPER, SIDE COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | BRACKET, 19 | |
45 |
|
|
2CR-2833U-00-00
BRACKET, 19
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | BOLT, HEX. SOCKET BUTTON | |
46 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | BRACKET, 20 | |
47 |
|
|
2CR-2833V-00-00
BRACKET, 20
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | BOLT, HEX. SOCKET BUTTON | |
48 |
|
|
90111-06127-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | заклёпка | |
49 |
|
|
90269-06001-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | заклёпка | |
50 |
|
|
90269-06008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | заклёпка | |
51 |
|
|
90269-06001-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | PANEL, INNER 3 | |
52 |
|
|
2CR-2836M-00-P2
PANEL, INNER 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Винт | |
53 |
|
|
90149-06302-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Манжета | |
54 |
|
|
90387-06309-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | Гайка-пружинная | |
55 |
|
|
2CR-2177L-00-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | заклёпка | |
56 |
|
|
90269-06008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
57 | | Кронштейн | |
57 |
|
|
2CR-23174-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | заклёпка | |
58 |
|
|
90269-06008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
59 | | Панель | |
59 |
|
|
2CR-2837L-00-00
Панель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | BOLT, HEX. SOCKET BUTTON | |
60 |
|
|
90111-05011-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | заклёпка | |
61 |
|
|
90269-06008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | PANEL, CONSOLE 2 | |
62 |
|
|
2CR-2837M-00-00
PANEL, CONSOLE 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | BOLT, HEX. SOCKET BUTTON | |
63 |
|
|
90111-05011-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | заклёпка | |
64 |
|
|
90269-06008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
65 | | Гайка пружинная | |
65 |
|
|
90183-050A6-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
66 | | Короб 1 | |
66 |
|
|
2CR-2838K-00-00
Короб 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | | BOLT, HEX. SOCKET BUTTON | |
67 |
|
|
90111-05011-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
