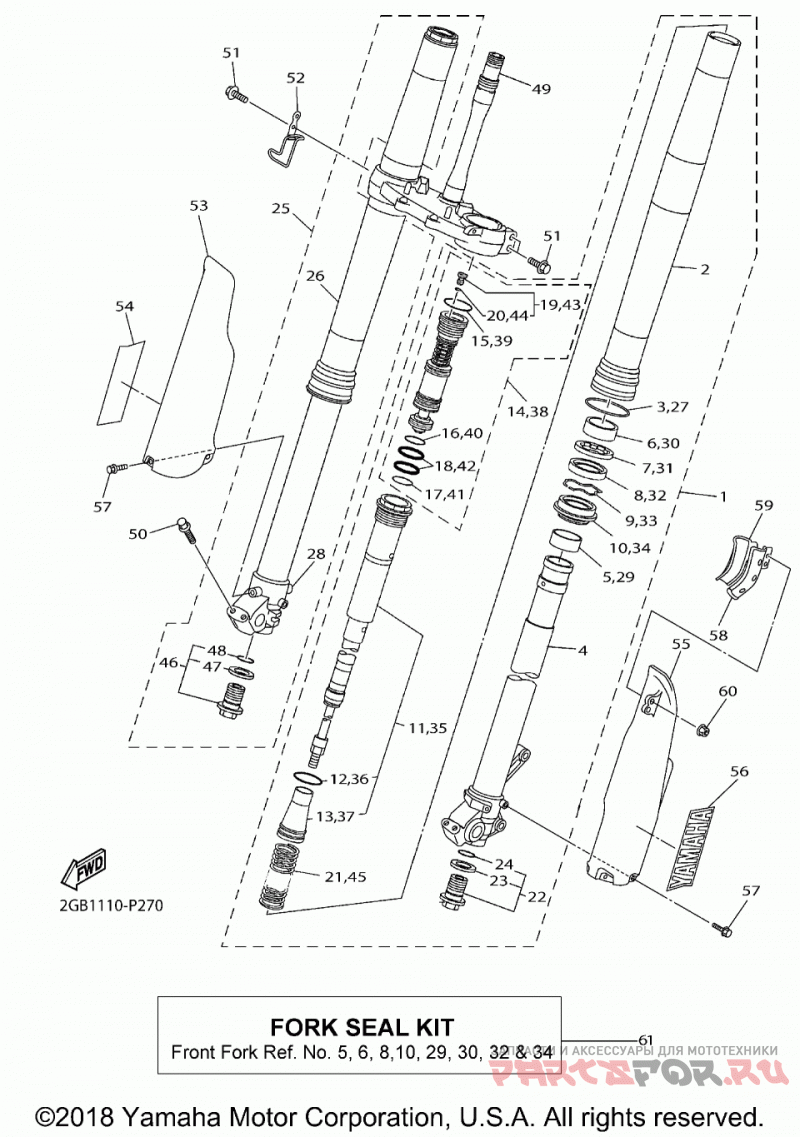

1 | | FRONT FORK ASSY (L.H) | |
1 |
|
|
2GC-23102-00-00
FRONT FORK ASSY (L.H)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | . .TUBE, OUTER | |
2 |
|
|
33D-23136-00-00
. .TUBE, OUTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | . .RING, SNAP | |
3 |
|
|
17D-23153-00-00
. .RING, SNAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . INNER TUBE COMP. 2 | |
4 |
|
|
1DX-23120-00-00
. INNER TUBE COMP. 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | . PISTON, FRONT FORK | |
5 |
|
|
5XE-23171-L0-00
. PISTON, FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | . METAL, SLIDE 1 | |
6 |
|
|
5XE-23125-L0-00
. METAL, SLIDE 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | . .WASHER, OIL SEAL | |
7 |
|
|
5XC-23146-10-00
. .WASHER, OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | . OIL SEAL | |
8 |
|
|
17D-23145-00-00
. OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | . RING, SNAP | |
9 |
|
|
5XE-23153-L0-00
. RING, SNAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | . SEAL, DUST | |
10 |
|
|
5XE-23144-L0-00
. SEAL, DUST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | . .CYLINDER COMP., FRONT FORK | |
11 |
|
|
2GC-23170-00-00
. .CYLINDER COMP., FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | . . ..O-RING | |
12 |
|
|
1C3-23147-L0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | . . ..SEAT, SPRING UPPER | |
13 |
|
|
17D-23142-00-00
. . ..SEAT, SPRING UPPER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | . .VALVE COMP. | |
14 |
|
|
2GC-2316A-00-00
. .VALVE COMP.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | . . ..O-RING | |
15 |
|
|
1C3-23188-L0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | . . ..O-RING | |
16 |
|
|
1C3-23188-N0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | . . ..O-RING | |
17 |
|
|
1C3-23188-P0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | . . ..O-RING | |
18 |
|
|
1W4-23114-L0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | . . ..AIR VALVE COMP. | |
19 |
|
|
1C3-23190-L0-00
. . ..AIR VALVE COMP.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | . . . ...O-RING | |
20 |
|
|
1C3-23188-R0-00
. . . ...O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | . SPRING, FRONT FORK | |
21 |
|
|
2GB-23141-40-00
. SPRING, FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | . .BOLT, CAP | |
22 |
|
|
5XC-23111-00-00
. .BOLT, CAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | . . ..GASKET | |
23 |
|
|
2HH-23158-L0-00
. . ..GASKET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | . . ..GASKET | |
24 |
|
|
276-23114-00-00
. . ..GASKET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | FRONT FORK ASSY (R.H) | |
25 |
|
|
2GC-23103-00-00
FRONT FORK ASSY (R.H)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | . .TUBE, OUTER | |
26 |
|
|
33D-23136-00-00
. .TUBE, OUTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | . .RING, SNAP | |
27 |
|
|
17D-23153-00-00
. .RING, SNAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | . INNER TUBE COMP. 1 | |
28 |
|
|
1DX-23110-00-00
. INNER TUBE COMP. 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | . PISTON, FRONT FORK | |
29 |
|
|
5XE-23171-L0-00
. PISTON, FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | . METAL, SLIDE 1 | |
30 |
|
|
5XE-23125-L0-00
. METAL, SLIDE 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | . .WASHER, OIL SEAL | |
31 |
|
|
5XC-23146-10-00
. .WASHER, OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | . OIL SEAL | |
32 |
|
|
17D-23145-00-00
. OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | . RING, SNAP | |
33 |
|
|
5XE-23153-L0-00
. RING, SNAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | . SEAL, DUST | |
34 |
|
|
5XE-23144-L0-00
. SEAL, DUST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | . .CYLINDER COMP., FRONT FORK | |
35 |
|
|
2GC-23170-00-00
. .CYLINDER COMP., FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | . . ..O-RING | |
36 |
|
|
1C3-23147-L0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | . . ..SEAT, SPRING UPPER | |
37 |
|
|
17D-23142-00-00
. . ..SEAT, SPRING UPPER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | . .VALVE COMP. | |
38 |
|
|
2GC-2316A-00-00
. .VALVE COMP.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | . . ..O-RING | |
39 |
|
|
1C3-23188-L0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | . . ..O-RING | |
40 |
|
|
1C3-23188-N0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | . . ..O-RING | |
41 |
|
|
1C3-23188-P0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | . . ..O-RING | |
42 |
|
|
1W4-23114-L0-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | . . ..AIR VALVE COMP. | |
43 |
|
|
1C3-23190-L0-00
. . ..AIR VALVE COMP.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | . . . ...O-RING | |
44 |
|
|
1C3-23188-R0-00
. . . ...O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | . SPRING, FRONT FORK | |
45 |
|
|
2GB-23141-40-00
. SPRING, FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | . .BOLT, CAP | |
46 |
|
|
5XC-23111-00-00
. .BOLT, CAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | . . ..GASKET | |
47 |
|
|
2HH-23158-L0-00
. . ..GASKET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | . . ..GASKET | |
48 |
|
|
276-23114-00-00
. . ..GASKET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Нижний кронштейн | |
49 |
|
|
33D-23340-10-00
Нижний кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Болт | |
50 |
|
|
90105-08134-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
90105-08154-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
52 | | Направляющая | |
52 |
|
|
2GB-23525-00-00
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Защитное полотно | |
53 |
|
|
5TJ-2315J-C0-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Эмблема | |
54 |
|
|
4XL-2153A-10-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Защитное полотно | |
55 |
|
|
1C3-2315H-10-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Эмблема | |
56 |
|
|
4XL-2153A-10-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Болт | |
57 |
|
|
3SP-23356-L0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
58 | | Зажим | |
58 |
|
|
5XC-23466-L0-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Зажим | |
59 |
|
|
5XC-23467-L0-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Гайка | |
60 |
|
|
95702-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | FORK SEAL KIT | |
61 |
|
|
17D-W003B-00-00
FORK SEAL KIT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
