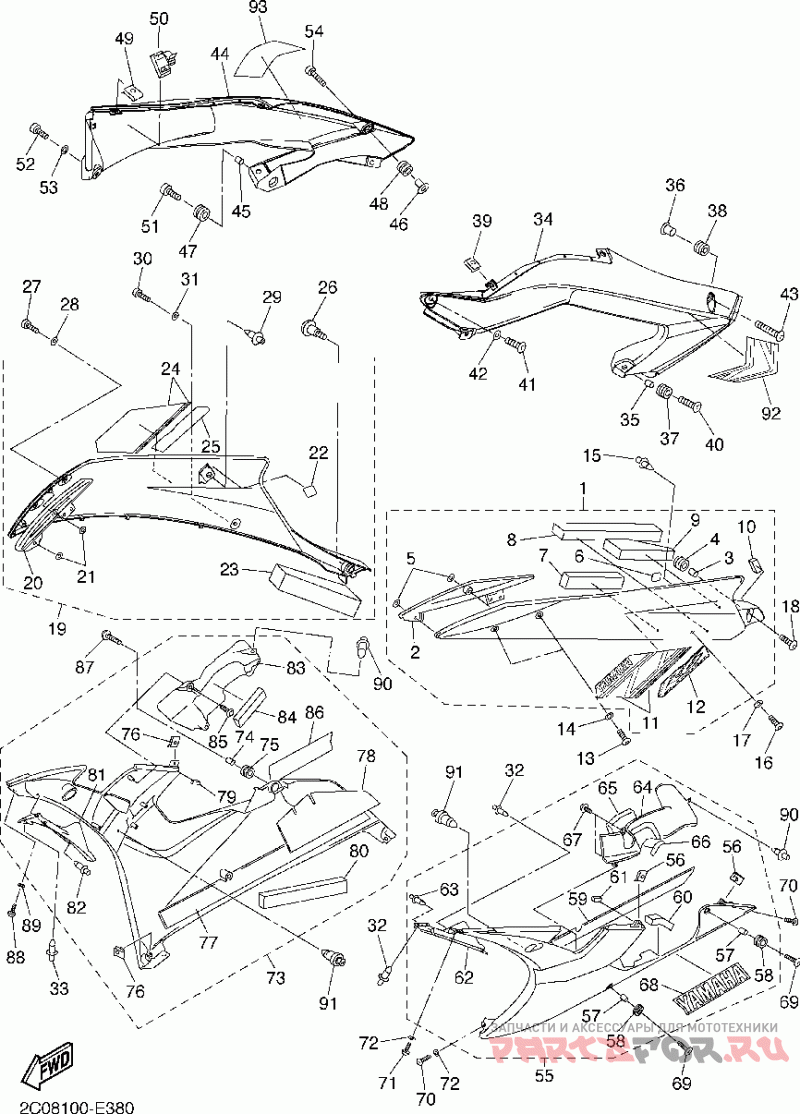

1 | | Panel Assembly 1 Ryc1/bwc1 | |
1 |
|
|
2C0-Y283U-50-0X
Panel Assembly 1 Ryc1/bwc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Крышка 1 | |
2 |
|
|
2C0-28219-00-00
Крышка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Манжета | |
3 |
|
|
90387-06057-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Уплотнитель | |
4 |
|
|
90480-14003-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Гайка пружинная | |
5 |
|
|
90183-05M02-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Прокладка | |
6 |
|
|
1UF-15379-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Демпфер | |
7 |
|
|
2C0-2836T-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Damper 5 | |
8 |
|
|
2C0-2837J-00-00
Damper 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Damper 11 | |
9 |
|
|
2C0-2847S-00-00
Damper 11
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Демпфер | |
10 |
|
|
3XV-21717-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Комплект наклеек | |
11 |
|
|
2C0-283B1-00-00
Комплект наклеек
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Эмблема | |
12 |
|
|
2C0-2834C-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
90111-05003-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба (отпускается по 5 шт) | |
14 |
|
|
90202-05180-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Заклёпка | |
15 |
|
|
90269-07007-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
90111-06040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Panel Assembly 2 Ryc1/bwc1 | |
19 |
|
|
2C0-Y283V-50-0X
Panel Assembly 2 Ryc1/bwc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка | |
20 |
|
|
2C0-28229-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Damper 6 | |
23 |
|
|
2C0-2837K-00-00
Damper 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Комплект наклеек | |
24 |
|
|
2C0-283B2-00-00
Комплект наклеек
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Эмблема | |
25 |
|
|
2C0-2835C-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
90109-06078-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Заклёпка | |
32 |
|
|
90269-06008-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
34 | | Cover 7 Ryc1 | |
34 |
|
|
2C0-2117V-00-P3
Cover 7 Ryc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Манжета | |
36 |
|
|
90387-067K8-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Уплотнитель | |
38 |
|
|
90480-12613-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Гайка пружинная | |
39 |
|
|
90183-050A6-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Винт, шестигранное углубление | |
43 |
|
|
90111-06063-00
Винт, шестигранное углубление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Cover 8 Ryc1 | |
44 |
|
|
2C0-2117W-00-P3
Cover 8 Ryc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Зажим | |
50 |
|
|
90464-13007-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Cover Assy, Under Yb | |
55 |
|
|
2C0-Y2808-00-33
Cover Assy, Under Yb
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Опорная поверхность | |
59 |
|
|
2C0-2838G-00-00
Опорная поверхность
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Отбойник | |
60 |
|
|
2C0-2836U-00-00
Отбойник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Damper 8 | |
61 |
|
|
2C0-2847N-00-00
Damper 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Панель внутренняя 2 | |
62 |
|
|
2C0-2836L-00-00
Панель внутренняя 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | Duct 4 | |
64 |
|
|
2C0-2838U-00-00
Duct 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
65 | | Демпфер | |
65 |
|
|
2C0-2834F-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Damper Plate 2 | |
66 |
|
|
1LJ-2414J-00-00
Damper Plate 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | | Шуруп | |
67 |
|
|
90164-05001-00
Шуруп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
68 | | Эмблема | |
68 |
|
|
99241-00240-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
73 | | Cover Assy 2, Under Yb | |
73 |
|
|
2C0-Y2809-00-33
Cover Assy 2, Under Yb
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
77 | | Seat 2 | |
77 |
|
|
2C0-2848K-00-00
Seat 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
78 | | Седло | |
78 |
|
|
2C0-2848H-00-00
Седло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
79 | | Damper 9 | |
79 |
|
|
2C0-2847P-00-00
Damper 9
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
80 | | Damper 10 | |
80 |
|
|
2C0-2847R-00-00
Damper 10
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
81 | | Panel, Inner 3 | |
81 |
|
|
2C0-2836M-00-00
Panel, Inner 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
83 | | Duct 5 | |
83 |
|
|
2C0-2838J-00-00
Duct 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
84 | | Демпфер | |
84 |
|
|
2C0-2834E-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
91 | | Заклёпка | |
91 |
|
|
90269-06081-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
92 | | Graphic | |
92 |
|
|
2C0-21788-10-00
Graphic
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
93 | | Graphic | |
93 |
|
|
2C0-21789-10-00
Graphic
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
