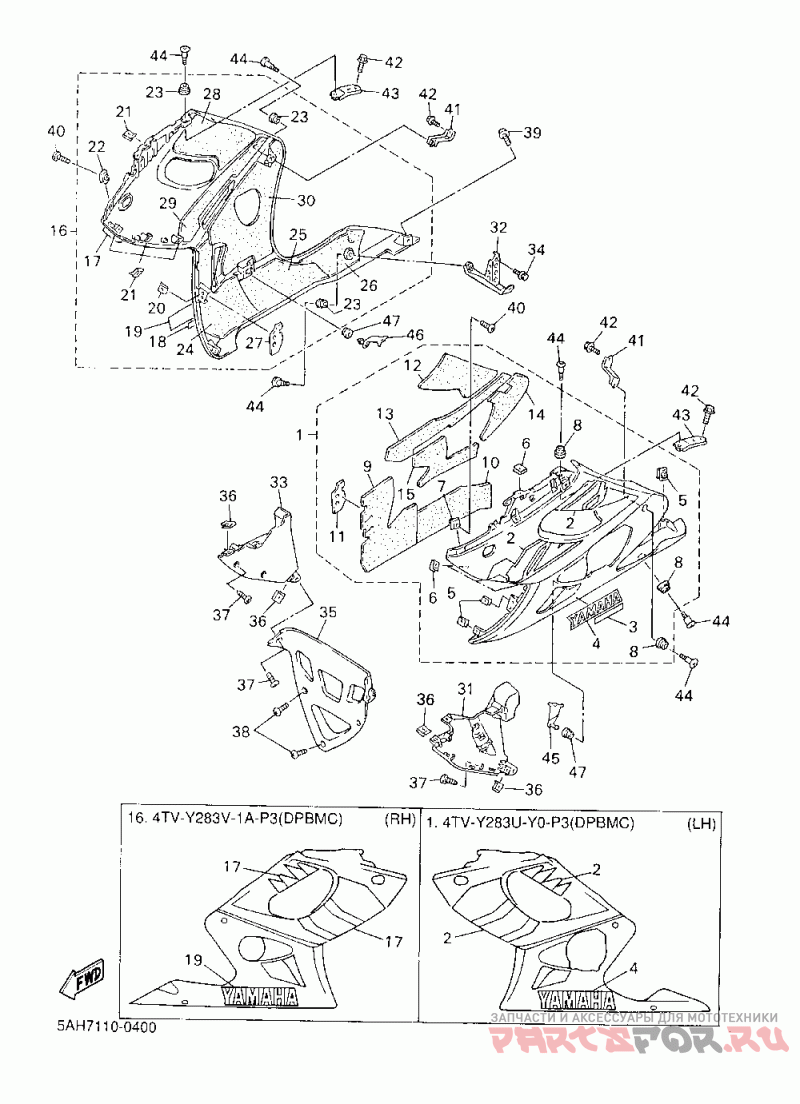

1 | | Panel Assy 1 Bl2/mbl2 | |
1 |
|
|
4TV-W283U-1A-9X
Panel Assy 1 Bl2/mbl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Panel Assembly 1 Dpbmc | |
1 |
|
|
4TV-Y283U-Y0-P3
Panel Assembly 1 Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Graphic Set, Lower Dpbmc | |
2 |
|
|
5AH-28301-30-00
Graphic Set, Lower Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Graphicset, Lower Bl2 | |
2 |
|
|
5AH-28304-40-00
Graphicset, Lower Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Emblem Bl2 | |
3 |
|
|
4SV-28328-50-00
Emblem Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Emblem, Yamaha Dpbmc | |
4 |
|
|
99241-00320-00
Emblem, Yamaha Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Emblem, Yamaha Bl2 | |
4 |
|
|
99247-00320-00
Emblem, Yamaha Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Гайка пружинная | |
5 |
|
|
90183-05074-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка пружинная | |
6 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка пружинная | |
7 |
|
|
90183-05073-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
8 | | Уплотнитель | |
8 |
|
|
90480-13014-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
9 | | Seat 3 | |
9 |
|
|
4TV-2848L-03-00
Seat 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Seat 5 | |
10 |
|
|
4TV-2848N-02-00
Seat 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Seat 7 | |
11 |
|
|
4TV-2848R-00-00
Seat 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Демпфер | |
12 |
|
|
4TV-28227-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Демпфер | |
13 |
|
|
4TV-2834F-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Damper 5 | |
14 |
|
|
4TV-2837J-00-00
Damper 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Damper 6 | |
15 |
|
|
4TV-2837K-00-00
Damper 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Panel Assembly 2 Dpbmc | |
16 |
|
|
4TV-Y283V-1A-P3
Panel Assembly 2 Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Panel Assembly 2 Bl2/mbl2 | |
16 |
|
|
4TV-Y283V-1B-9X
Panel Assembly 2 Bl2/mbl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Graphic Set, Lower Dpbmc | |
17 |
|
|
5AH-28303-30-00
Graphic Set, Lower Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Under Cover Graphi Bl2 | |
17 |
|
|
5AH-28305-40-00
Under Cover Graphi Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Seat 2 | |
24 |
|
|
4TV-2848K-03-00
Seat 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Основание | |
25 |
|
|
4TV-2848M-02-00
Основание
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Седло | |
26 |
|
|
4TV-2848H-00-00
Седло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Седло | |
27 |
|
|
4TV-2848P-00-00
Седло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Демпфер | |
28 |
|
|
4TV-28217-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Демпфер | |
29 |
|
|
4TV-2834E-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Демпфер | |
30 |
|
|
4TV-28371-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Body, Front Lower Bl2 | |
31 |
|
|
4TV-2835J-00-P8
Body, Front Lower Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Body, Front Lower Dpbmc | |
31 |
|
|
4TV-2835J-00-P3
Body, Front Lower Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Stay, Support 1 | |
32 |
|
|
4JH-2831T-00-00
Stay, Support 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Body, Front Lower Bl2 | |
33 |
|
|
4TV-2835K-00-P8
Body, Front Lower Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Body, Front Lower Dpbmc | |
33 |
|
|
4TV-2835K-00-P3
Body, Front Lower Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Cover, Lower Dpbmc | |
35 |
|
|
4TV-28385-00-P3
Cover, Lower Dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Cover, Lower Mbl2 For Bl2 | |
35 |
|
|
4TV-28385-00-P7
Cover, Lower Mbl2 For Bl2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Шуруп | |
37 |
|
|
97780-50016-00
Шуруп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
38 | | Screw, Binding(3xv) | |
38 |
|
|
90154-05059-00
Screw, Binding(3xv)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
39 | | Винт | |
39 |
|
|
90159-05073-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Stay, Side 1 | |
41 |
|
|
4JH-2832U-00-00
Stay, Side 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Держатель | |
43 |
|
|
4TV-2836H-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Винт | |
44 |
|
|
90150-06036-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
45 | | Кронштейн | |
45 |
|
|
4JH-2836F-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Держатель | |
46 |
|
|
4JH-2836G-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Уплотнитель | |
47 |
|
|
90480-01531-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
