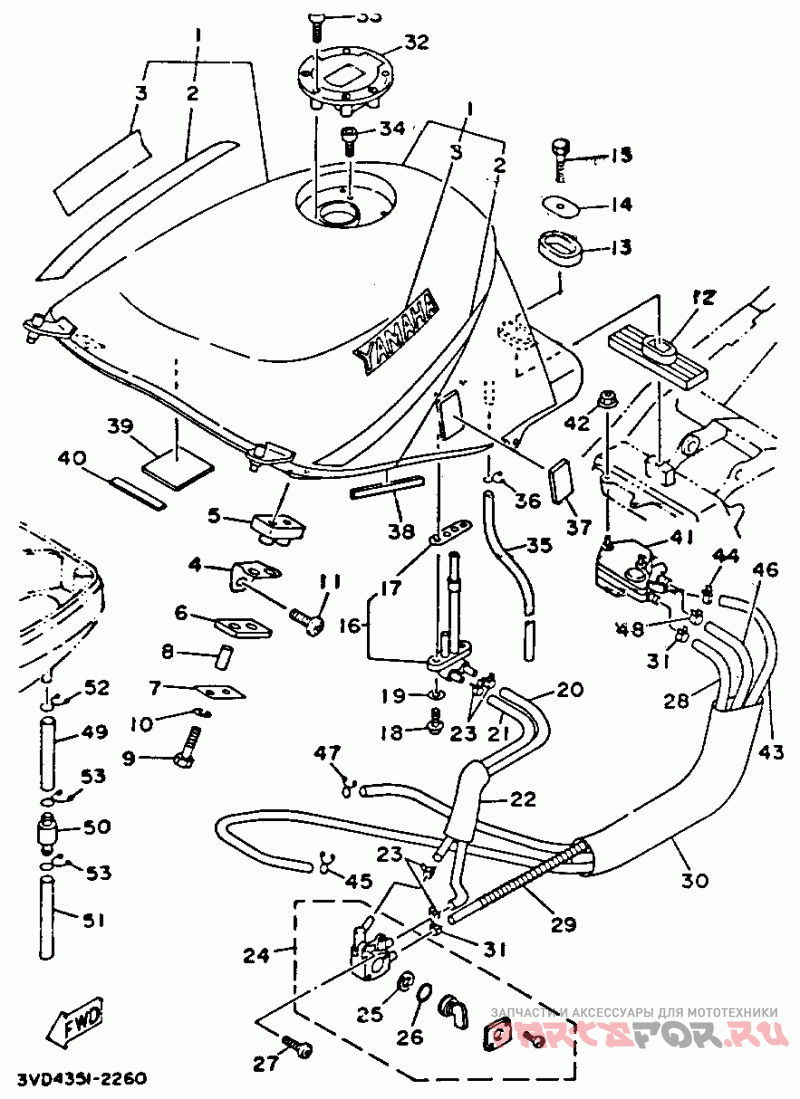

1 | | Fuel Tank Vivid Red Cocktail 1 | |
1 |
|
|
3VD-24110-20-05
Fuel Tank Vivid Red Cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Комплект наклеек | |
2 |
|
|
3VD-24240-10-00
Комплект наклеек
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Эмблема | |
3 |
|
|
99246-00120-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Bracket, Fuel Tnk 1 | |
4 |
|
|
3VD-24191-00-00
Bracket, Fuel Tnk 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Демпфер | |
5 |
|
|
3VD-24181-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Демпфер | |
6 |
|
|
47X-24183-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба | |
7 |
|
|
47X-24186-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Манжета | |
8 |
|
|
90387-060N3-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
97014-06035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба | |
10 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
90109-086A0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Damper, Locating 4 | |
12 |
|
|
2GH-24184-00-00
Damper, Locating 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Демпфер | |
13 |
|
|
3Y6-24183-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
12R-24186-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
97017-08030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Фильтр | |
16 |
|
|
3LN-24560-01-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Прокладка | |
17 |
|
|
4X8-24512-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Винт (отпускается по 5 шт) | |
18 |
|
|
90149-06011-00
Винт (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба (отпускается по 5 шт) | |
19 |
|
|
90202-05187-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Трубопровод | |
20 |
|
|
3VD-24311-00-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Трубка 3 | |
21 |
|
|
3VD-24313-00-00
Трубка 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Хомут | |
23 |
|
|
90467-10135-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Топливный кран | |
24 |
|
|
3LN-24500-00-00
Топливный кран
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Мембрана бензонасоса | |
25 |
|
|
3AC-24523-00-00
Мембрана бензонасоса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Сальник | |
26 |
|
|
3AJ-24534-01-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
95027-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Шланг | |
28 |
|
|
90445-116K9-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Пружина сжатия | |
29 |
|
|
90501-061E8-00
Пружина сжатия
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Оплетка ,шланга | |
30 |
|
|
3VD-24327-00-00
Оплетка ,шланга
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Cap Asy | |
32 |
|
|
4FM-24602-10-00
Cap Asy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Винт, шестигранная головка | |
33 |
|
|
90110-05112-00
Винт, шестигранная головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
34 | | Bolt, Sckt Hd | |
34 |
|
|
91314-05010-00
Bolt, Sckt Hd
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Hose (l730) | |
35 |
|
|
90445-105K7-00
Hose (l730)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Хомут | |
36 |
|
|
90467-09006-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Hook, Side Cover 2 | |
37 |
|
|
3VD-2411H-01-00
Hook, Side Cover 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Mold, Fuel Tank | |
38 |
|
|
1HX-24188-01-00
Mold, Fuel Tank
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Демпфер | |
39 |
|
|
51L-28371-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
40 | | Уплотнение | |
40 |
|
|
J44-78248-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Топливный насос | |
41 |
|
|
4BR-13910-09-00
Топливный насос
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Гайка | |
42 |
|
|
95707-05500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Pipe, Impulse | |
43 |
|
|
3VD-13929-00-00
Pipe, Impulse
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Хомут | |
44 |
|
|
90467-08017-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Хомут | |
45 |
|
|
90467-08021-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Шланг | |
46 |
|
|
3VD-14294-00-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Зажим | |
47 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Шланг | |
49 |
|
|
90445-114A1-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Фильтр | |
50 |
|
|
4X7-2149Y-00-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Шланг | |
51 |
|
|
90445-112E1-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Хомут | |
53 |
|
|
90467-10008-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
