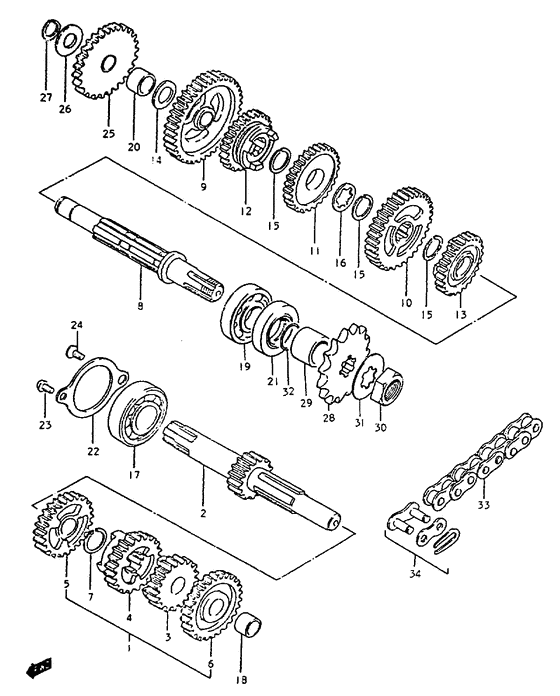

1 | | Counter shaft c Countershaft assy | |
1 |
|
|
24120-46000-000
Counter shaft cCountershaft assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | SHAFT,COUNTER(NT:12) Countershaft (nt:12) Countershaft (nt:12); | |
2 |
|
|
24121-46000-000
SHAFT,COUNTER(NT:12)Countershaft (nt:12) Countershaft (nt:12);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | 2nd drive gear Gear, 2nd drive (nt:17) Gear, 2nd drive (nt:17); | |
3 |
|
|
24220-46100-000
2nd drive gearGear, 2nd drive (nt:17) Gear, 2nd drive (nt:17);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | GEAR,3RD DRIVE Gear, 3rd drive (nt:21) | |
4 |
|
|
24231-46010-000
GEAR,3RD DRIVEGear, 3rd drive (nt:21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear, 3rd drive (nt:21) | |
4 |
|
|
24231-46000-000
Gear, 3rd drive (nt:21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | GEAR,4TH DRIVE(NT:24) Gear, 4th drive (nt:24) Gear, 4th drive (nt:24); | |
5 |
|
|
24241-46000-000
GEAR,4TH DRIVE(NT:24)Gear, 4th drive (nt:24) Gear, 4th drive (nt:24);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | GEAR,5TH DRIVE | |
6 |
|
|
24251-46002-000
GEAR,5TH DRIVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear, 5th drive (nt:26) | |
6 |
|
|
24251-46000-000
Gear, 5th drive (nt:26)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Пружинное стопорное кольцо Circlip | |
7 |
|
|
09380-17007-000
Пружинное стопорное кольцоCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | SHAFT,DRIVE Driveshaft; | |
8 |
|
|
24131-46000-000
SHAFT,DRIVE Driveshaft;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | GEAR,1ST DRIVEN Gear, 1st driven (nt:38) | |
9 |
|
|
24310-46010-000
GEAR,1ST DRIVENGear, 1st driven (nt:38)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear, 1st driven (nt:38) | |
9 |
|
|
24310-46000-000
Gear, 1st driven (nt:38)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | GEAR,2ND DRIVEN(NT:33) Gear, 2nd driven (nt:33) Gear, 2nd driven (nt:33); | |
10 |
|
|
24321-46000-000
GEAR,2ND DRIVEN(NT:33)Gear, 2nd driven (nt:33) Gear, 2nd driven (nt:33);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | GEAR,3RD DRIVEN(NT:29) Gear, 3rd driven (nt:29) Gear, 3rd driven (nt:29); | |
11 |
|
|
24331-46000-000
GEAR,3RD DRIVEN(NT:29)Gear, 3rd driven (nt:29) Gear, 3rd driven (nt:29);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | GEAR,4TH DRIVEN(NT:36) Gear, 4th driven (nt:26) | |
12 |
|
|
24341-46000-000
GEAR,4TH DRIVEN(NT:36)Gear, 4th driven (nt:26)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 4 th driven gea Gear, 4th driven (nt:26) Gear, 4th driven (nt:26); | |
12 |
|
|
24341-46010-000
4 th driven geaGear, 4th driven (nt:26) Gear, 4th driven (nt:26);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | GEAR,5TH DRIVEN(NT:24) Gear, 5th driven (nt:24) Gear, 5th driven (nt:24); | |
13 |
|
|
24351-46000-000
GEAR,5TH DRIVEN(NT:24)Gear, 5th driven (nt:24) Gear, 5th driven (nt:24);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | WASHER(13X24X1) Washer, limiter assy thrust Washer; | |
14 |
|
|
09160-13006-000
WASHER(13X24X1)Washer, limiter assy thrust Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пружинное стопорное кольцо Circlip | |
15 |
|
|
09380-17007-000
Пружинное стопорное кольцоCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | WASHER,LOCK | |
16 |
|
|
09167-17003-000
WASHER,LOCK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING(17X40X12) Bearing, crankshaft upper | |
17 |
|
|
09262-17023-000
BEARING(17X40X12)Bearing, crankshaft upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
17 |
|
|
09262-17008-000
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Втулка Bush Bushing; | |
18 |
|
|
09303-13001-000
ВтулкаBush Bushing;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Подшипник B1 17X47X14 Bearing | |
19 |
|
|
08113-63030-000
Подшипник B1 17X47X14Bearing
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Втулка Bush Bushing; | |
20 |
|
|
09303-13001-000
ВтулкаBush Bushing;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Сальник торсионного вала Oil seal (21x40x6) | |
21 |
|
|
09283-21003-000
Сальник торсионного валаOil seal (21x40x6)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | RETAINER,CNTR SHAFT BEARING Holder, bearing | |
22 |
|
|
24741-46000-000
RETAINER,CNTR SHAFT BEARINGHolder, bearing
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
02112-06107-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
23 |
|
|
02112-06108-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
02122-0610A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт 6 X 10 | |
24 |
|
|
02122-06108-000
Винт 6 X 10
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | GEAR,KICK STARTER IDLE Gear, kick idle (nt:26) | |
25 |
|
|
26260-46001-000
GEAR,KICK STARTER IDLEGear, kick idle (nt:26)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear, kick idle (nt:26) | |
25 |
|
|
26260-46000-000
Gear, kick idle (nt:26)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Шайба Washer, shift shaft Washer; | |
26 |
|
|
08211-12261-000
ШайбаWasher, shift shaft Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо стопорное | |
27 |
|
|
08331-3112A-000
Кольцо стопорное
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Стопорное кольцо торсионного вала | |
27 |
|
|
08331-31128-000
Стопорное кольцо торсионного вала
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Not used | |
28 |
|
|
NOTUSED
Not used
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | SPROCKET,ENGINE(NT:12) Sprocket, engine (nt:12) Sprocket, engine (nt:12); | |
28 |
|
|
27511-04000-000
SPROCKET,ENGINE(NT:12)Sprocket, engine (nt:12) Sprocket, engine (nt:12);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | SPACER(17X21X13) | |
29 |
|
|
09180-17008-000
SPACER(17X21X13)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Not used | |
30 |
|
|
NOTUSED
Not used
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка 16MM Nut, clutch housing Nut (w:24); | |
30 |
|
|
09140-16002-000
Гайка 16MMNut, clutch housing Nut (w:24);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Not used | |
31 |
|
|
NOTUSED
Not used
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | WASHER,LOCK Washer Lock washer (od:33); | |
31 |
|
|
09167-16001-000
WASHER,LOCKWasher Lock washer (od:33);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | O RING(D:1,ID:16.8) O ring (d:1,id:16.8) | |
32 |
|
|
09280-17001-000
O RING(D:1,ID:16.8)O ring (d:1,id:16.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | CHAIN,DRIVE | |
33 |
|
|
27600-01012-130
CHAIN,DRIVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цепь | |
33 |
|
|
27600-46720-000
Цепь
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | JOINT,CHAIN(RK) Joint (rk) | |
34 |
|
|
27620-01023-000
JOINT,CHAIN(RK)Joint (rk)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Joint (rk) | |
34 |
|
|
27620-01022-000
Joint (rk)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Соединитель Joint (did) | |
34 |
|
|
27620-01012-000
СоединительJoint (did)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Joint (did) | |
34 |
|
|
27620-01011-000
Joint (did)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
