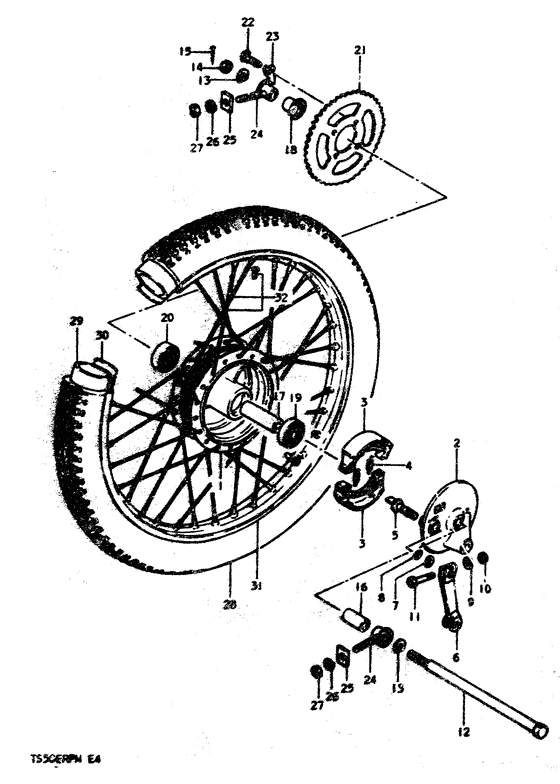

1 | | Drum, rear hub | |
1 |
|
|
64110-46201-000
Drum, rear hub
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PANEL,RR BRAKE ANCHOR Panel, rear brake anchor | |
2 |
|
|
64210-46024-000
PANEL,RR BRAKE ANCHORPanel, rear brake anchor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Panel, rear hub | |
2 |
|
|
64210-46022-000
Panel, rear hub
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | SHOE & SPRING SET,BRAKE Shoe set, brake | |
3 |
|
|
54400-35860-000
SHOE & SPRING SET,BRAKEShoe set, brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Shoe, brake | |
3 |
|
|
54410-01005-000
Shoe, brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | SPRING(L:34) | |
4 |
|
|
09443-07001-000
SPRING(L:34)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | CAM,BRAKE Shaft, brake cam | |
5 |
|
|
54441-29305-000
CAM,BRAKEShaft, brake cam
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Shaft, brake cam | |
5 |
|
|
54441-29301-000
Shaft, brake cam
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Рукоятка кулочка тормоза Lever, rear brake came Lever, rear brake cam; | |
6 |
|
|
64451-48000-000
Рукоятка кулочка тормозаLever, rear brake came Lever, rear brake cam;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба | |
7 |
|
|
09160-14055-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба 12.5x20x1 | |
7 |
|
|
09160-14001-000
Шайба 12.5x20x1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | O RING(D:2.5,ID:13.8) O ring (d:2.5 id:13.8) | |
8 |
|
|
09280-14011-000
O RING(D:2.5,ID:13.8)O ring (d:2.5 id:13.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
8 |
|
|
09280-14003-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
08322-01067-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
9 |
|
|
08322-21068-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка | |
10 |
|
|
08310-00067-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
10 |
|
|
08310-11068-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT(6X33) 6x31 | |
11 |
|
|
09100-06078-000
BOLT(6X33) 6x31
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Ось задняя | |
12 |
|
|
64711-26500-000
Ось задняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба | |
13 |
|
|
64712-26500-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка | |
14 |
|
|
08314-3112A-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 12mm castle nut Nut; | |
14 |
|
|
08314-31128-000
12mm castle nut Nut;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Стопор | |
15 |
|
|
04111-3030A-000
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шпонка Cotter pin Cotter pin; | |
15 |
|
|
04111-30308-000
ШпонкаCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Spacer, axle rh Spacer, rear axle rh Spacer, rear axle rh; | |
16 |
|
|
09180-12085-000
Spacer, axle rhSpacer, rear axle rh Spacer, rear axle rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба подшипник Spacer (12.6x19x91) Spacer, rear hub bearing; | |
17 |
|
|
09180-12078-000
Шайба подшипникSpacer (12.6x19x91) Spacer, rear hub bearing;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Spacer, rear axle lh | |
18 |
|
|
64750-46700-000
Spacer, rear axle lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Подшипник Bearing, rh Bearing, rh; | |
19 |
|
|
08143-63017-000
ПодшипникBearing, rh Bearing, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Подшипник Bearing, clutch shaft lh Bearing, lh; | |
20 |
|
|
08123-63017-000
ПодшипникBearing, clutch shaft lh Bearing, lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Sprocket, rear (nt:47) | |
21 |
|
|
64511-46240-000
Sprocket, rear (nt:47)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | BOLT(8X25) Bolt (8x28) | |
22 |
|
|
09100-08140-000
BOLT(8X25)Bolt (8x28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба Washer Washer; | |
23 |
|
|
09169-08011-000
ШайбаWasher Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | ADJUSTER,CHAIN | |
24 |
|
|
61410-13701-000
ADJUSTER,CHAIN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Натяжитель | |
24 |
|
|
61410-26500-000
Натяжитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | ADJUSTER,CHAIN Plate | |
25 |
|
|
61421-26502-000
ADJUSTER,CHAINPlate
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина | |
25 |
|
|
61421-26501-000
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Пластина замка Washer, lock | |
26 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
26 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Гайка 8MM | |
27 |
|
|
08310-00087-000
Гайка 8MM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
27 |
|
|
08310-12088-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Шина 3.00-17 | |
28 |
|
|
65100-46770-000
Шина 3.00-17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | TUBE ASSY,WHEEL INNER Tube, inner | |
29 |
|
|
65200-47C00-000
TUBE ASSY,WHEEL INNERTube, inner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Tube assy, wheel inner 3.00-17 | |
29 |
|
|
65200-09210-000
Tube assy, wheel inner 3.00-17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | PROTECTOR,WHL INR TUBE Protector, inner tube | |
30 |
|
|
55261-02B40-000
PROTECTOR,WHL INR TUBEProtector, inner tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Protector, inner tube | |
30 |
|
|
55261-01010-000
Protector, inner tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | RIM,RR WHEEL(17X1.60) 6x17 | |
31 |
|
|
65311-46730-000
RIM,RR WHEEL(17X1.60) 6x17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | SPOKE SET,RR Spoke set | |
32 |
|
|
65320-46730-000
SPOKE SET,RRSpoke set
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Спицы комплект | |
32 |
|
|
65300-03817-000
Спицы комплект
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
