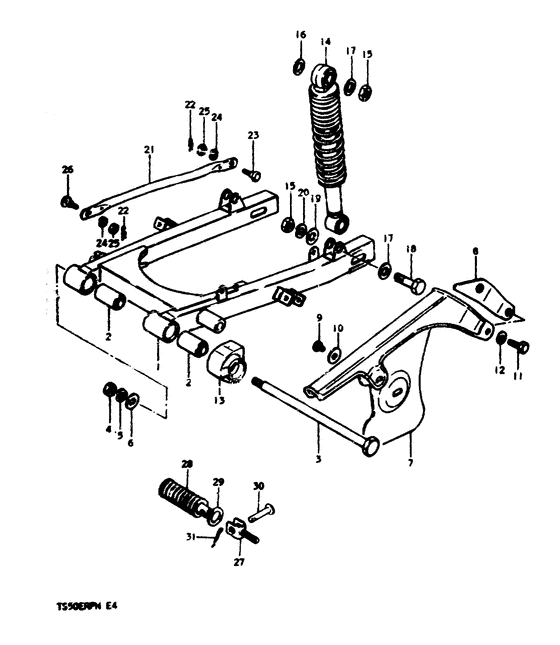

1 | | Swinging arm, rear | |
1 |
|
|
61101-46850-08C
Swinging arm, rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Втулка Bushing Bushing; | |
2 |
|
|
09319-10024-000
ВтулкаBushing Bushing;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | SHAFT,RR SWINGINGARM PIVOT | |
3 |
|
|
61211-4600V-000
SHAFT,RR SWINGINGARM PIVOT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось L:200 | |
3 |
|
|
61211-46000-000
Ось L:200
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка | |
4 |
|
|
08310-00107-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка маховика | |
4 |
|
|
08310-12108-000
Гайка маховика
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба, стопорная Lock washer | |
5 |
|
|
08321-01107-000
Шайба, стопорнаяLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
5 |
|
|
08321-21108-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба Washer, throttle drum | |
6 |
|
|
08322-01107-000
ШайбаWasher, throttle drum
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Washer, wheel set | |
6 |
|
|
08322-21108-000
Washer, wheel set
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кожух цепной передачи Case, chain | |
7 |
|
|
61311-26501-019
Кожух цепной передачиCase, chain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Reinforcement c | |
8 |
|
|
61380-26500-000
Reinforcement c
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт цепи Bolt (6x8) | |
9 |
|
|
09100-06011-000
Болт цепиBolt (6x8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба Washer, inner Washer; | |
10 |
|
|
09169-06010-000
ШайбаWasher, inner Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Болт Bolt, fuel cooler | |
11 |
|
|
01500-06167-000
БолтBolt, fuel cooler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
11 |
|
|
01107-06168-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба | |
12 |
|
|
08322-01067-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
12 |
|
|
08322-11068-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | BUFFER,CHAIN TOUCH DEFENSE | |
13 |
|
|
61273-26501-000
BUFFER,CHAIN TOUCH DEFENSE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Buffer | |
13 |
|
|
61273-26500-000
Buffer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Абсорбер удавный, задний Shock absorber assy, rear | |
14 |
|
|
62100-26500-000
Абсорбер удавный, заднийShock absorber assy, rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Гайка | |
15 |
|
|
08310-00107-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка маховика | |
15 |
|
|
08310-12108-000
Гайка маховика
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба Washer, neutral sw | |
16 |
|
|
08322-01127-000
ШайбаWasher, neutral sw
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
16 |
|
|
08322-11128-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба | |
17 |
|
|
09160-10093-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба 10.5x24x2.3 | |
17 |
|
|
09160-10001-000
Шайба 10.5x24x2.3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | BOLT(10X36) Bolt | |
18 |
|
|
09104-10002-000
BOLT(10X36)Bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба Washer, throttle drum | |
19 |
|
|
08322-01107-000
ШайбаWasher, throttle drum
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
19 |
|
|
08322-11108-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба, стопорная Lock washer | |
20 |
|
|
08321-01107-000
Шайба, стопорнаяLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
20 |
|
|
08321-21108-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Torque link, rear (gold) | |
21 |
|
|
64311-26500-08C
Torque link, rear (gold)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Крепёж Clip | |
22 |
|
|
09385-10005-000
КрепёжClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Dual seat pin c Clip | |
22 |
|
|
09385-10001-000
Dual seat pin cClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(8X26.5) Bolt, rear (8x26.5) Bolt, torque link rear; | |
23 |
|
|
09111-08013-000
BOLT(8X26.5)Bolt, rear (8x26.5) Bolt, torque link rear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Пластина замка Washer, lock | |
24 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
24 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Гайка Nut | |
25 |
|
|
09140-08008-000
ГайкаNut
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | BOLT(8X22) Bolt, front (8x22) Bolt, torque link front; | |
26 |
|
|
09111-08015-000
BOLT(8X22)Bolt, front (8x22) Bolt, torque link front;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | BAR,FOOTREST RUBBER Bar, pillion footrest Bar, pillion footret; | |
27 |
|
|
43610-03001-000
BAR,FOOTREST RUBBERBar, pillion footrest Bar, pillion footret;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | RUBBER,PILLION FOOTREST Rubber, pillion footrest; | |
28 |
|
|
43612-03001-000
RUBBER,PILLION FOOTREST Rubber, pillion footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Шайба | |
29 |
|
|
09160-19024-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
29 |
|
|
09160-19006-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Штифт Pin Pin; | |
30 |
|
|
09200-06010-000
ШтифтPin Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Штифт Cotter pin, rod end | |
31 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin Cotter pin; | |
31 |
|
|
04111-20208-000
20 x 20 cotterCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
