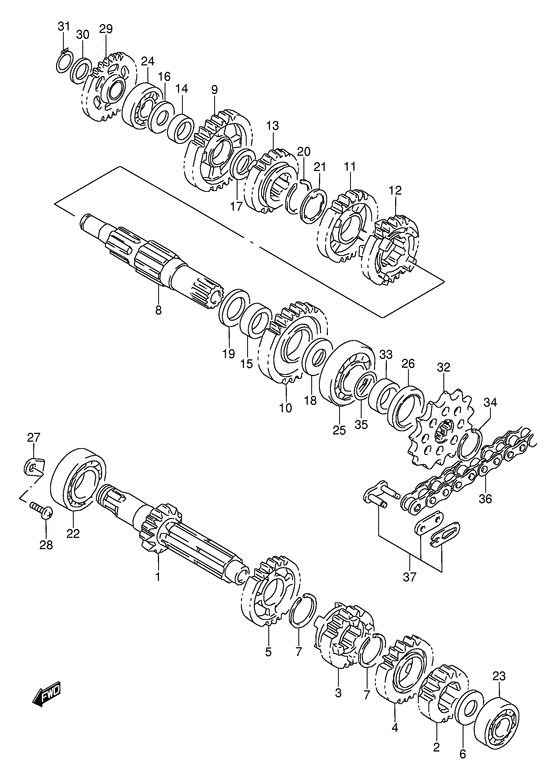

1 | | SHAFT,COUNTER(NT:14) Shaft, counter (nt:14) | |
1 |
|
|
24121-05D02-000
SHAFT,COUNTER(NT:14)Shaft, counter (nt:14)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Гайка | |
1 |
|
|
09140-18013-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Countershaft (nt:14) Model k/l/m/n, | |
1 |
|
|
24121-05D00-000
Countershaft (nt:14) Model k/l/m/n,
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | GEAR,2ND DRIVE(NT:15) Gear, 2nd drive (nt:15) Gear, 2nd drive (nt:15); | |
2 |
|
|
24221-28C00-000
GEAR,2ND DRIVE(NT:15)Gear, 2nd drive (nt:15) Gear, 2nd drive (nt:15);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | GEAR,3RD DRIVE(NT:16) | |
3 |
|
|
24231-05D02-000
GEAR,3RD DRIVE(NT:16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear,3rd primar Gear, 3rd drive (nt:16) Gear, 3rd drive (nt:16); | |
3 |
|
|
24231-05D01-000
Gear,3rd primarGear, 3rd drive (nt:16) Gear, 3rd drive (nt:16);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | GEAR,4TH DRIVE(NT:22) | |
4 |
|
|
24241-05D01-000
GEAR,4TH DRIVE(NT:22)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear,4th drive Gear, 4th drive (nt:22) Gear, 4th drive (nt:22); | |
4 |
|
|
24241-05D00-000
Gear,4th driveGear, 4th drive (nt:22) Gear, 4th drive (nt:22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | GEAR,5TH DRIVE(NT:22) Gear, 5th drive (nt:22) Gear, 5th drive (nt:22); | |
5 |
|
|
24251-05D00-000
GEAR,5TH DRIVE(NT:22)Gear, 5th drive (nt:22) Gear, 5th drive (nt:22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба Thrust washer | |
6 |
|
|
09181-17223-000
ШайбаThrust washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упорная шайба | |
6 |
|
|
08211-17301-000
Упорная шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Пружинное стопорное кольцо Circlip | |
7 |
|
|
09380-25010-000
Пружинное стопорное кольцоCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | SHAFT,DRIVE | |
8 |
|
|
24131-05D00-000
SHAFT,DRIVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | GEAR,1ST DRIVEN(NT:32) Gear, 1st driven (nt:32) Gear, 1st driven (nt:32); | |
9 |
|
|
24311-05D00-000
GEAR,1ST DRIVEN(NT:32)Gear, 1st driven (nt:32) Gear, 1st driven (nt:32);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | GEAR,2ND DRIVEN(NT:26) Gear, 2nd driven (nt:26) Gear, 2nd driven (nt:26); | |
10 |
|
|
24321-28C02-000
GEAR,2ND DRIVEN(NT:26)Gear, 2nd driven (nt:26) Gear, 2nd driven (nt:26);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | GEAR,3RD DRIVEN(NT:22) Gear, 3rd driven (nt:22) Gear, 3rd driven (nt:22); | |
11 |
|
|
24331-05D01-000
GEAR,3RD DRIVEN(NT:22)Gear, 3rd driven (nt:22) Gear, 3rd driven (nt:22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | GEAR,4TH DRIVEN(NT:24) | |
12 |
|
|
24341-05D01-000
GEAR,4TH DRIVEN(NT:24)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear,4th driven Gear, 4th driven (nt:24) Gear, 4th driven (nt:24); | |
12 |
|
|
24341-05D00-000
Gear,4th drivenGear, 4th driven (nt:24) Gear, 4th driven (nt:24);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | GEAR,5TH DRIVEN(NT:19) Gear, 5th driven (nt:19) | |
13 |
|
|
24351-05D01-000
GEAR,5TH DRIVEN(NT:19)Gear, 5th driven (nt:19)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear, 5th driven (nt:19) Model k/l/m/n/s | |
13 |
|
|
24351-05D00-000
Gear, 5th driven (nt:19) Model k/l/m/n/s
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | BUSH(20X24X10) Bush, 1st driven gear Bush, 1st driven gear; | |
14 |
|
|
09300-20037-000
BUSH(20X24X10)Bush, 1st driven gear Bush, 1st driven gear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | BUSH(25X28X10) Bush, 2nd driven gear Bush, 2nd driven gear; | |
15 |
|
|
09300-25031-000
BUSH(25X28X10)Bush, 2nd driven gear Bush, 2nd driven gear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба Thrust washer | |
16 |
|
|
09181-17223-000
ШайбаThrust washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упорная шайба | |
16 |
|
|
08211-17301-000
Упорная шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба Washer, 1st driven gear no.2; | |
17 |
|
|
08211-20301-000
Шайба Washer, 1st driven gear no.2;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба Washer (22x32x1.5) | |
18 |
|
|
09181-22212-000
ШайбаWasher (22x32x1.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упорная шайба | |
18 |
|
|
08211-22322-000
Упорная шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба Washer, shift shaft | |
19 |
|
|
09181-25167-000
ШайбаWasher, shift shaft
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
19 |
|
|
08211-25341-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Пружинное стопорное кольцо Circlip | |
20 |
|
|
09380-25010-000
Пружинное стопорное кольцоCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба Washer, 4th Washer (25.1x31x1.0); | |
21 |
|
|
09167-25012-000
ШайбаWasher, 4th Washer (25.1x31x1.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Подшипник B1 25X52X15 Bearing (25x52x15) Bearing, rh (25x52x15); | |
22 |
|
|
09262-25003-000
Подшипник B1 25X52X15Bearing (25x52x15) Bearing, rh (25x52x15);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BEARING(17X40X12) Bearing, crankshaft upper Bearing, lh (17x40x12); | |
23 |
|
|
09262-17023-000
BEARING(17X40X12)Bearing, crankshaft upper Bearing, lh (17x40x12);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | BEARING(17X40X12) Bearing, crankshaft upper Bearing, rh (17x40x12); | |
24 |
|
|
09262-17023-000
BEARING(17X40X12)Bearing, crankshaft upper Bearing, rh (17x40x12);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | BEARING(22X56X15) Bearing, lh Bearing, lh (22x56x15); | |
25 |
|
|
09262-22023-000
BEARING(22X56X15)Bearing, lh Bearing, lh (22x56x15);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | SEAL,OIL(28X38X6) Oil seal (28x38x6) Oil seal (28x38x6); | |
26 |
|
|
09283-28020-000
SEAL,OIL(28X38X6)Oil seal (28x38x6) Oil seal (28x38x6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Седло | |
27 |
|
|
24741-21A00-000
Седло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
02112-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт Screw, oil guide plate | |
28 |
|
|
02112-0612B-000
БолтScrew, oil guide plate
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт Screw; | |
28 |
|
|
02112-06123-000
Винт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | GEAR,KICK STARTER IDLE(NT:27) Gear, kick starter (nt:27) Gear, kick idle (nt:27); | |
29 |
|
|
26260-05D00-000
GEAR,KICK STARTER IDLE(NT:27)Gear, kick starter (nt:27) Gear, kick idle (nt:27);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | SHIM(17X24X0.5) Washer, kick starter shaft, l | |
30 |
|
|
09181-17130-000
SHIM(17X24X0.5)Washer, kick starter shaft, l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упорная шайба Shim (t:0.5) Washer; | |
30 |
|
|
08221-17245-000
Упорная шайбаShim (t:0.5) Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Пружинное стопорное кольцо | |
31 |
|
|
08331-31179-000
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо Model s/t | |
31 |
|
|
08331-31176-000
Пружинное стопорное кольцо Model s/t
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Пружинное стопорное кольцо Circlip Model k/l/m/n | |
31 |
|
|
09380-17001-000
Пружинное стопорное кольцоCirclip Model k/l/m/n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | SPROCKET(NT:15) Sprocket (nt:15) Sprocket, engine (nt:15); Opt | |
32 |
|
|
27511-14320-000
SPROCKET(NT:15)Sprocket (nt:15) Sprocket, engine (nt:15); Opt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Sprocket, engin Sprocket, engine (nt:13) Sprocket, engine (nt:13); Model t | |
32 |
|
|
27511-15D00-000
Sprocket, enginSprocket, engine (nt:13) Sprocket, engine (nt:13); Model t
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | SPROCKET,ENGINE(NT:13) | |
32 |
|
|
27511-37F00-000
SPROCKET,ENGINE(NT:13)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Sprocket, engine (nt:13) Sprocket (nt:13) Model k/l/m/n/s | |
32 |
|
|
27511-14310-000
Sprocket, engine (nt:13)Sprocket (nt:13) Model k/l/m/n/s
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | SPACER,ENGINE SPROCKET Spacer, engine sprocket | |
33 |
|
|
27531-28C00-000
SPACER,ENGINE SPROCKETSpacer, engine sprocket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Пружинное стопорное кольцо Circlip Circlip; | |
34 |
|
|
09380-22006-000
Пружинное стопорное кольцоCirclip Circlip;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | O RING(D:1.9,ID:21.8) O ring, d:1.9 id:21.8 O ring (id:21.8,d:1.90); | |
35 |
|
|
09280-21010-000
O RING(D:1.9,ID:21.8)O ring, d:1.9 id:21.8 O ring (id:21.8,d:1.90);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Цепь (rk520sm114le) | |
36 |
|
|
27600-06C20-114
Цепь (rk520sm114le)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Chain,drive 114 Chain assy, drive (520smx114l) Chain, drive (rk520smx114l); | |
36 |
|
|
27600-05D20-114
Chain,drive 114Chain assy, drive (520smx114l) Chain, drive (rk520smx114l);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | JOINT,CHAIN Joint, chain (rk) | |
37 |
|
|
27620-05D00-000
JOINT,CHAINJoint, chain (rk)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
