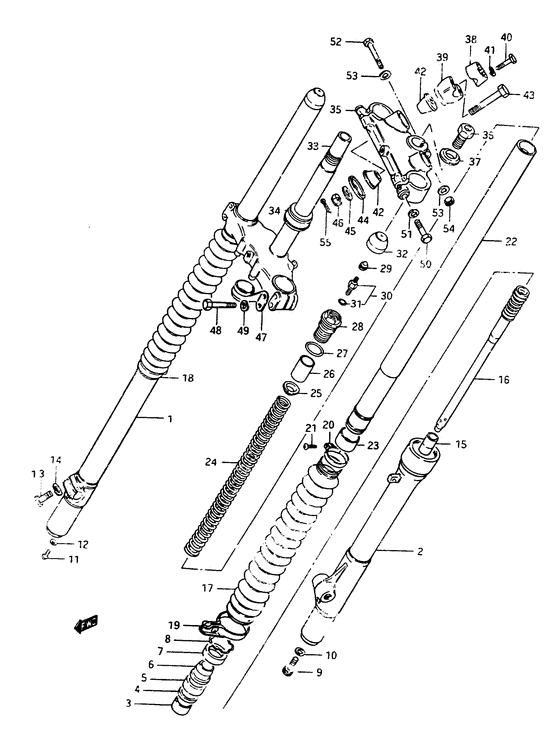

1 | | Outer tube rh | |
1 |
|
|
51131-14310-000
Outer tube rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Fork assy front Fork assy front (gold) Fork assy front (gold); | |
1 |
|
|
51100-14300-08C
Fork assy frontFork assy front (gold) Fork assy front (gold);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Outer tube, lh | |
2 |
|
|
51141-14310-000
Outer tube, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Металическая вставка | |
3 |
|
|
51167-13A00-000
Металическая вставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба Washer Washer fork; | |
4 |
|
|
51158-14100-000
ШайбаWasher Washer fork;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | SEAL,OIL Oil seal outer tube Oil seal outer tube; | |
5 |
|
|
51153-40300-000
SEAL,OILOil seal outer tube Oil seal outer tube;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | SEAL,DUST Dust seal fork; | |
6 |
|
|
51173-40301-000
SEAL,DUST Dust seal fork;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | CASE,DUST SEAL | |
7 |
|
|
51149-40301-000
CASE,DUST SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Кольцо Ring, oil seal stopper | |
8 |
|
|
51156-40301-000
КольцоRing, oil seal stopper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | BOLT,CYLINDER Bolt Bolt cylinder; | |
9 |
|
|
51147-40300-000
BOLT,CYLINDERBolt Bolt cylinder;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка Gasket Gasket cylinder; | |
10 |
|
|
51148-40300-000
ПрокладкаGasket Gasket cylinder;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Винт 4X8 Screw 4x8; | |
11 |
|
|
02112-04087-000
Винт 4X8 Screw 4x8;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка Gasket | |
12 |
|
|
51183-03010-000
ПрокладкаGasket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
01500-08307-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт 8X30 | |
13 |
|
|
01107-08307-000
Болт 8X30
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Пластина замка Washer, lock | |
14 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
14 |
|
|
08321-31087-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Piece oil lock | |
15 |
|
|
51195-14100-000
Piece oil lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Cylinder front Cylinder front fork | |
16 |
|
|
51146-14250-000
Cylinder frontCylinder front fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | чехол Boots; | |
17 |
|
|
51571-40300-000
чехол Boots;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Band boots righ Band boots right; | |
18 |
|
|
51573-40300-000
Band boots righ Band boots right;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Clip boots left Band Clip boots left; | |
19 |
|
|
51572-40300-000
Clip boots leftBand Clip boots left;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BAND,BOOT Band,boot upper | |
20 |
|
|
51575-44B00-000
BAND,BOOTBand,boot upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
02112-04107-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
21 |
|
|
13602-38A10-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Внутренняя трубка | |
22 |
|
|
51110-14250-000
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Поршень Piston Piston front fork; | |
23 |
|
|
51121-14100-000
ПоршеньPiston Piston front fork;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Spring fr fork | |
24 |
|
|
51171-14300-000
Spring fr fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Направляющая | |
25 |
|
|
51172-14250-000
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Кольцо/шайба | |
26 |
|
|
51176-14120-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо O ring; | |
27 |
|
|
51117-40300-000
Кольцо O ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Крышка | |
28 |
|
|
51351-14310-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Крышка воздушного клапана Cap valve air; | |
29 |
|
|
51294-40400-000
Крышка воздушного клапана Cap valve air;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Valve air Valve air; | |
30 |
|
|
51169-14200-000
Valve air Valve air;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Кольцо уплотнительное O ring | |
31 |
|
|
09280-06005-000
Кольцо уплотнительноеO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
31 |
|
|
51117-14210-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Крышка Cap Fork air valve cap; | |
32 |
|
|
51189-41220-000
КрышкаCap Fork air valve cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Stem, steering (gold) | |
33 |
|
|
51410-14310-08C
Stem, steering (gold)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | BEARING(30X55X17) Bearing (30x55x17) Rt 30x55x17 bearing; | |
34 |
|
|
09265-30009-000
BEARING(30X55X17)Bearing (30x55x17) Rt 30x55x17 bearing;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Stem head steering (gold) | |
35 |
|
|
51311-14310-08C
Stem head steering (gold)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт Stem hed bolt Stem hed bolt; | |
36 |
|
|
51351-41320-000
БолтStem hed bolt Stem hed bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Шайба Washer,seering sytem; | |
37 |
|
|
51356-41310-000
Шайба Washer,seering sytem;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Держатель рукоятки нижний Holder,handle (gold) Gold | |
38 |
|
|
56211-40300-08C
Держатель рукоятки нижнийHolder,handle (gold) Gold
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Держатель рукоятки нижний Holder handle lower Gold | |
39 |
|
|
56221-40400-08C
Держатель рукоятки нижнийHolder handle lower Gold
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Болт Bolt, muffler support | |
40 |
|
|
01500-0835B-000
БолтBolt, muffler support
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт 8 X 35 Bolt 8 x 35; | |
40 |
|
|
01107-08358-000
Болт 8 X 35 Bolt 8 x 35;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | Пластина замка Washer, lock | |
41 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
41 |
|
|
08321-31087-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
42 | | Опора | |
42 |
|
|
56241-40400-000
Опора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
43 | | Болт | |
43 |
|
|
51321-40400-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Крышка | |
44 |
|
|
51721-40400-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Шайба Washer | |
45 |
|
|
09160-10035-000
ШайбаWasher
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
45 |
|
|
51356-40400-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Гайка Nut final gear case; | |
46 |
|
|
09159-10027-000
Гайка Nut final gear case;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | CLIP,CABLE Clip front fork; | |
47 |
|
|
58621-40301-000
CLIP,CABLE Clip front fork;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Болт Bolt, lower bracket | |
48 |
|
|
01500-08453-000
БолтBolt, lower bracket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
48 |
|
|
01107-08458-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
49 | | Пластина замка Washer, lock | |
49 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
49 |
|
|
08321-31087-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
50 | | Болт | |
50 |
|
|
01500-1045A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt (10*45) | |
50 |
|
|
01107-10458-000
Bolt (10*45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
51 | | Пластина замка Washer, lock | |
51 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
51 |
|
|
08321-31087-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Болт | |
52 |
|
|
01500-08507-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
52 |
|
|
01107-08508-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Шайба Lock washer | |
53 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
53 |
|
|
08322-21088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Гайка 8MM | |
54 |
|
|
08310-00087-000
Гайка 8MM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
54 |
|
|
08310-12088-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Штифт Cotter pin, rod end | |
55 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin 20 x 20 cotter pin; | |
55 |
|
|
04111-20208-000
20 x 20 cotterCotter pin 20 x 20 cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
