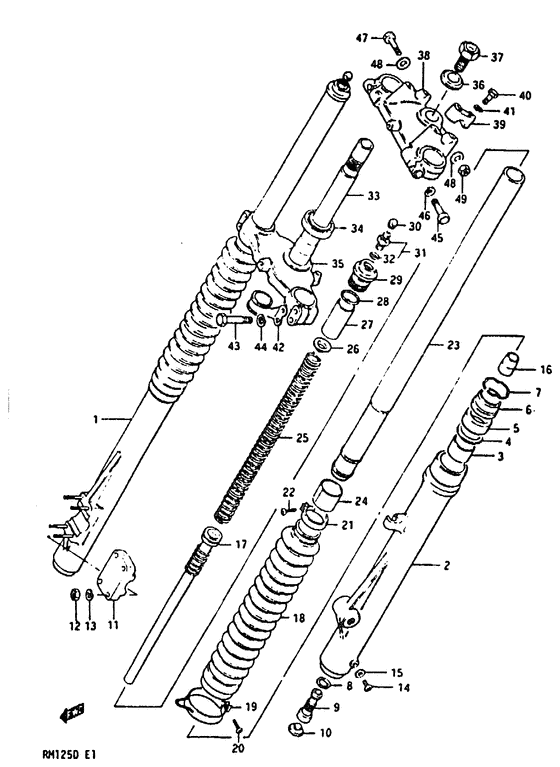

1 | | Деталь Outer tube, rh | |
1 |
|
|
51130-14140-163
Деталь Outer tube, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь Tube,outer lh Outer tube, lh | |
2 |
|
|
51141-14140-163
Деталь Tube,outer lhOuter tube, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Металическая вставка | |
3 |
|
|
51167-13A00-000
Металическая вставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка Metal, slide | |
3 |
|
|
51167-14100-000
Металическая вставкаMetal, slide
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба Washer | |
4 |
|
|
51158-14100-000
ШайбаWasher
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Сальник Oil seal | |
5 |
|
|
51153-14140-000
СальникOil seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь SEAL,DUST Dust seal | |
6 |
|
|
51173-14140-000
Деталь SEAL,DUSTDust seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Кольцо Ring, oil seal stopper Snap ring; | |
7 |
|
|
51156-40301-000
КольцоRing, oil seal stopper Snap ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Прокладка цилиндра | |
8 |
|
|
51148-14140-000
Прокладка цилиндра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь Valve,df | |
9 |
|
|
51770-14140-000
Деталь Valve,df
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь Cap,fork valve | |
10 |
|
|
51189-14140-000
Деталь Cap,fork valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь Holder, axle (yellow) | |
11 |
|
|
51132-14140-163
Деталь Holder, axle (yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Гайка | |
12 |
|
|
08310-00067-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка 6MM | |
12 |
|
|
08310-12068-000
Гайка 6MM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба, стопорная | |
13 |
|
|
08321-01067-000
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
13 |
|
|
08321-21068-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Винт 4X8 | |
14 |
|
|
02112-04087-000
Винт 4X8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
14 |
|
|
02112-04088-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Прокладка Gasket Gasket; | |
15 |
|
|
51183-03010-000
ПрокладкаGasket Gasket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь Pieace, oil lock | |
16 |
|
|
51195-14140-000
Деталь Pieace, oil lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь Fork assy fr Front fork assy (yellow) Front fork assy (yellow); | |
16 |
|
|
51100-14140-163
Деталь Fork assy frFront fork assy (yellow) Front fork assy (yellow);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Деталь Cylinder,fork | |
17 |
|
|
51146-14140-000
Деталь Cylinder,fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | чехол | |
18 |
|
|
51571-40300-000
чехол
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Хомут | |
19 |
|
|
51574-14140-000
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
02112-0420A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
20 |
|
|
02112-04188-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Деталь BAND,BOOT Band,boot upper | |
21 |
|
|
51575-44B00-000
Деталь BAND,BOOTBand,boot upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Лента | |
21 |
|
|
51575-40300-000
Лента
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
02112-04107-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
22 |
|
|
02112-04108-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Деталь Tube, inner | |
23 |
|
|
51110-14140-000
Деталь Tube, inner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Поршень Piston | |
24 |
|
|
51121-14100-000
ПоршеньPiston
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Деталь Spring fr fork | |
25 |
|
|
51171-14300-000
Деталь Spring fr fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина | |
25 |
|
|
51171-14120-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Направляющая Guide, spring; | |
26 |
|
|
51172-40300-000
Направляющая Guide, spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Деталь Spacer,spring | |
27 |
|
|
51176-14140-000
Деталь Spacer,spring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Кольцо O ring; | |
28 |
|
|
51117-40300-000
Кольцо O ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Деталь Cap,inner tube | |
29 |
|
|
51351-14140-000
Деталь Cap,inner tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Крышка воздушного клапана | |
30 |
|
|
51294-40400-000
Крышка воздушного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Деталь Valve,fork air | |
31 |
|
|
51169-14140-000
Деталь Valve,fork air
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Кольцо уплотнительное O ring | |
32 |
|
|
09280-06005-000
Кольцо уплотнительноеO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
32 |
|
|
51117-14210-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Деталь Stem, steering (black) | |
33 |
|
|
51410-14140-291
Деталь Stem, steering (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Деталь BEARING(30X55X17) Bearing (30x55x17) | |
34 |
|
|
09265-30009-000
Деталь BEARING(30X55X17)Bearing (30x55x17)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
34 |
|
|
09265-30005-000
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Деталь SHIM(30X40X1.5) Washer | |
35 |
|
|
09181-30184-000
Деталь SHIM(30X40X1.5)Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Winner | |
35 |
|
|
08211-30402-000
Деталь Winner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Шайба | |
36 |
|
|
51356-41310-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт Stem hed bolt | |
37 |
|
|
51351-41320-000
БолтStem hed bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Деталь Head,stem Stem head, steering (black) Stem head, steering (black); | |
38 |
|
|
51311-14140-291
Деталь Head,stemStem head, steering (black) Stem head, steering (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь HOLDER,HANDLE UPR Clamp, handlebar (black) Holder, handle (black); | |
39 |
|
|
56211-27200-291
Деталь HOLDER,HANDLE UPRClamp, handlebar (black) Holder, handle (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Болт Bolt, muffler support | |
40 |
|
|
01500-0835B-000
БолтBolt, muffler support
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт 8 X 35 | |
40 |
|
|
01107-08358-000
Болт 8 X 35
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | Пластина замка Washer, lock | |
41 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
41 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
42 | | Деталь CLIP,CABLE | |
42 |
|
|
58621-40301-000
Деталь CLIP,CABLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Болт Bolt, lower bracket | |
43 |
|
|
01500-08453-000
БолтBolt, lower bracket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
43 |
|
|
01107-08458-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
44 | | Пластина замка Washer, lock | |
44 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
44 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
45 | | Болт | |
45 |
|
|
01500-1045A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Bolt (10*45) | |
45 |
|
|
01107-10458-000
Деталь Bolt (10*45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Шайба, стопорная Lock washer | |
46 |
|
|
08321-01107-000
Шайба, стопорнаяLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
46 |
|
|
08321-21108-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
01500-08507-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
47 |
|
|
01107-08508-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Шайба Lock washer | |
48 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
48 |
|
|
08322-21088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Гайка 8MM | |
49 |
|
|
08310-00087-000
Гайка 8MM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
49 |
|
|
08310-12088-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
