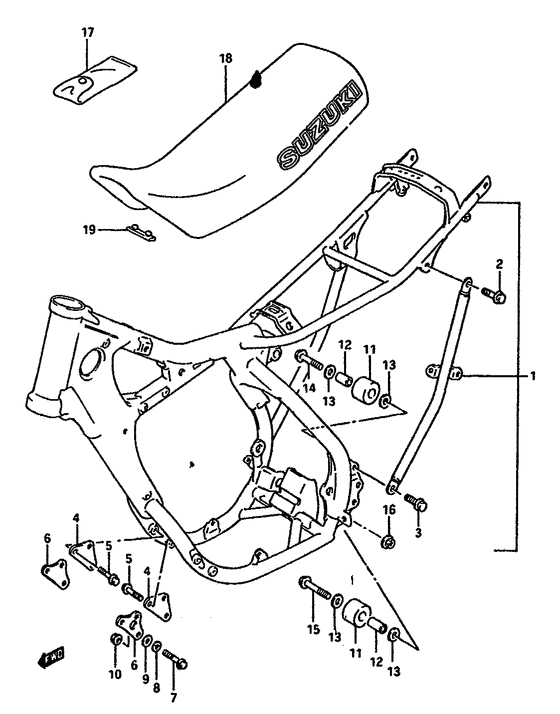

1 | | Frame set (blue) Frame set (blue); Model j | |
1 |
|
|
41102-01810-19F
Frame set (blue) Frame set (blue); Model j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame set (blue) Frame set (blue); Model h | |
1 |
|
|
41101-01890-19F
Frame set (blue) Frame set (blue); Model h
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | BOLT(8X20) | |
2 |
|
|
09103-08505-000
BOLT(8X20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt front footrest | |
2 |
|
|
09103-08055-000
Bolt front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт нижней опоры | |
3 |
|
|
09100-08284-000
Болт нижней опоры
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт нижней опоры Bolt,lower; | |
3 |
|
|
09100-08267-000
Болт нижней опоры Bolt,lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Plate,engine mounting | |
4 |
|
|
41991-01B31-000
Plate,engine mounting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Plate,engine mounting Model h | |
4 |
|
|
41991-01B00-000
Plate,engine mounting Model h
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Болт Model h | |
5 |
|
|
09103-08071-000
Болт Model h
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | Plate,engine mounting Model j | |
6 |
|
|
41991-01B31-000
Plate,engine mounting Model j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | BOLT(8X55) | |
7 |
|
|
09103-08339-000
BOLT(8X55)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт верхний Model j | |
7 |
|
|
09103-08027-000
Болт верхний Model j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | Пластина замка Washer, lock | |
8 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка Lock washer; Model j | |
8 |
|
|
08321-21088-000
Пластина замка Lock washer; Model j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба Lock washer | |
9 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Washer; Model j | |
9 |
|
|
08322-11088-000
Шайба Washer; Model j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка Nut, lower | |
10 |
|
|
08319-2108A-000
ГайкаNut, lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка 8MM Nut, t/f shift lever Nut; Model j | |
10 |
|
|
08319-21088-000
Гайка 8MMNut, t/f shift lever Nut; Model j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | ROLLER,CHAIN CONTROL Roller, chain control Roller,chain control; | |
11 |
|
|
43911-01B10-000
ROLLER,CHAIN CONTROLRoller, chain control Roller,chain control;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Кольцо/шайба | |
12 |
|
|
09180-08206-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Spacer, chain roller Spacer; | |
12 |
|
|
09180-08136-000
Spacer, chain roller Spacer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба - опора Washer, upper Washer; | |
13 |
|
|
08211-08221-000
Шайба - опораWasher, upper Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | BOLT(8X45) Bolt chain roller Bolt,upper; | |
14 |
|
|
09103-08043-000
BOLT(8X45)Bolt chain roller Bolt,upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | BOLT(8X55) | |
15 |
|
|
09103-08339-000
BOLT(8X55)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт верхний Bolt,lower; | |
15 |
|
|
09103-08027-000
Болт верхний Bolt,lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка Nut,lower; | |
16 |
|
|
08319-31087-000
Гайка Nut,lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Ключи | |
17 |
|
|
09800-21001-000
Ключи
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Комплект инструмента Model h | |
17 |
|
|
09800-00319-000
Комплект инструмента Model h
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Seat assy (blue) | |
18 |
|
|
45100-01B20-4UZ
Seat assy (blue)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Seat assy (blue) Seat assy (blue); Model h | |
18 |
|
|
45100-01B10-4UZ
Seat assy (blue) Seat assy (blue); Model h
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Валик Cushion Cushion; | |
19 |
|
|
09321-08009-000
ВаликCushion Cushion;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
