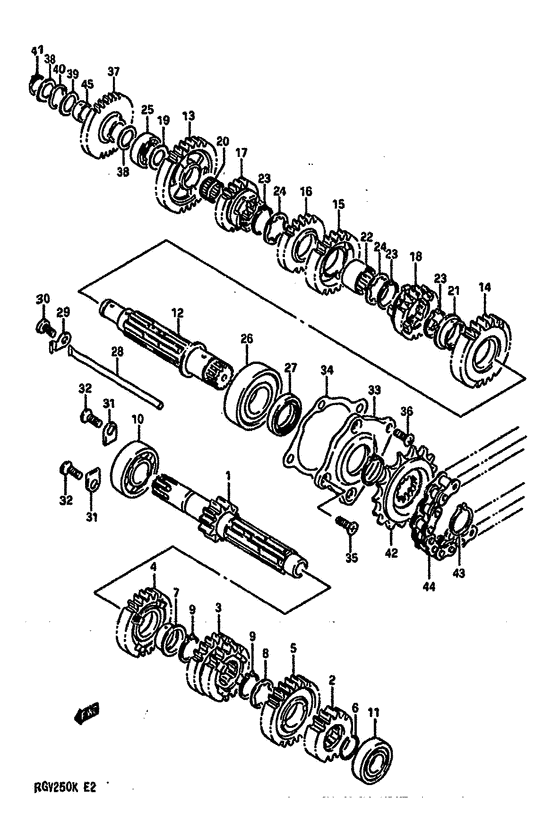

1 | | Counter shaft (nt:11) Counter shaft (nt:11); | |
1 |
|
|
24121-12C01-000
Counter shaft (nt:11) Counter shaft (nt:11);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | GEAR,2ND DRIVE(NT:16) Gear,2nd drive (nt:16); | |
2 |
|
|
24221-12C00-000
GEAR,2ND DRIVE(NT:16) Gear,2nd drive (nt:16);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | GEAR,3RD & 4TH DRIVE(NT:17/22) Gear, 3rd/4th drive (nt:18/22) Gear,3rd/4th drive (nt:17/22); | |
3 |
|
|
24231-12C01-000
GEAR,3RD & 4TH DRIVE(NT:17/22)Gear, 3rd/4th drive (nt:18/22) Gear,3rd/4th drive (nt:17/22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | GEAR,5TH DRIVE(NT:24) Gear,5th drive (nt:24); | |
4 |
|
|
24251-12C02-000
GEAR,5TH DRIVE(NT:24) Gear,5th drive (nt:24);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Gear,6th drive (nt:25) Gear,6th drive (nt:25); | |
5 |
|
|
24261-12C01-000
Gear,6th drive (nt:25) Gear,6th drive (nt:25);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Стопорное кольцо (пружинное) Circlip Snap ring; | |
6 |
|
|
09380-22009-000
Стопорное кольцо (пружинное)Circlip Snap ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Втулка | |
7 |
|
|
09301-22003-000
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Пластина замка Washer (22.1x27x0.5) Lock washer; | |
8 |
|
|
09167-22011-000
Пластина замкаWasher (22.1x27x0.5) Lock washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Зажимы | |
9 |
|
|
08331-31229-000
Зажимы
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо | |
9 |
|
|
08331-11229-000
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | BEARING(20X52X15) | |
10 |
|
|
09262-20145-000
BEARING(20X52X15)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | B1 20x52x15 brn Bearing (20x52x15) Bearing (20x52x15); | |
10 |
|
|
09262-20107-000
B1 20x52x15 brnBearing (20x52x15) Bearing (20x52x15);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Подшипник Bearing, cntr shaft lh | |
11 |
|
|
09262-17027-000
ПодшипникBearing, cntr shaft lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
11 |
|
|
09262-17018-000
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Торсионный вал | |
12 |
|
|
24130-12C02-000
Торсионный вал
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | GEAR,1ST DRIVEN(NT:27) Gear,1st driven (nt:27); | |
13 |
|
|
24311-12C02-000
GEAR,1ST DRIVEN(NT:27) Gear,1st driven (nt:27);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | GEAR,2ND DRIVEN | |
14 |
|
|
24321-16702-000
GEAR,2ND DRIVEN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear,2nd driven (nt:26) Gear,2nd driven (nt:26); | |
14 |
|
|
24321-16701-000
Gear,2nd driven (nt:26) Gear,2nd driven (nt:26);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | GEAR,3RD DRIVEN(NT:21) Gear,3rd driven (nt:21); | |
15 |
|
|
24331-12C01-000
GEAR,3RD DRIVEN(NT:21) Gear,3rd driven (nt:21);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Gear,4th driven (nt:23) Gear,4th driven (nt:23); | |
16 |
|
|
24341-12C02-000
Gear,4th driven (nt:23) Gear,4th driven (nt:23);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | GEAR,5TH DRIVEN(NT:22) Gear,5th driven (nt:22); | |
17 |
|
|
24351-12C02-000
GEAR,5TH DRIVEN(NT:22) Gear,5th driven (nt:22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | GEAR,6TH DRIVEN(NT:21) | |
18 |
|
|
24361-12C10-000
GEAR,6TH DRIVEN(NT:21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear,6th driven (nt:21) Gear,6th driven (nt:21); | |
18 |
|
|
24361-12C00-000
Gear,6th driven (nt:21) Gear,6th driven (nt:21);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба | |
19 |
|
|
08211-15263-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING(18X22X12.8) Bearing (18x22x12.8); | |
20 |
|
|
09263-18029-000
BEARING(18X22X12.8) Bearing (18x22x12.8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Втулка | |
21 |
|
|
09301-25002-000
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | BUSH,3RD & 4TH DRIVEN GEAR Bush,3rd/4th driven gear; | |
22 |
|
|
24332-12C00-000
BUSH,3RD & 4TH DRIVEN GEAR Bush,3rd/4th driven gear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | RING,SNAP Circlip Snap ring; | |
23 |
|
|
09380-25003-000
RING,SNAPCirclip Snap ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба | |
24 |
|
|
09167-25023-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | BEARING(15X35X11) | |
25 |
|
|
09262-15031-000
BEARING(15X35X11)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
25 |
|
|
08110-62020-000
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Подшипник Bearing, drive shaft lh | |
26 |
|
|
09262-25125-000
ПодшипникBearing, drive shaft lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bearing (25x62x17) Bearing (25x62x17); | |
26 |
|
|
09262-25082-000
Bearing (25x62x17) Bearing (25x62x17);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | SEAL,OIL(25X38X6) Seal, drive shaft oil Oil seal (25x38x6); | |
27 |
|
|
09283-25086-000
SEAL,OIL(25X38X6)Seal, drive shaft oil Oil seal (25x38x6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Guide, transmission oil | |
28 |
|
|
24881-12C02-000
Guide, transmission oil
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Guide,transmission oil | |
28 |
|
|
24881-12C01-000
Guide,transmission oil
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Retainer,oil guide Retainer,oil guide; | |
29 |
|
|
24885-12C00-000
Retainer,oil guide Retainer,oil guide;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Винт | |
30 |
|
|
02112-0610B-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
30 |
|
|
02112-06106-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | RETAINER,COUNTER BEARING,R Retainer, cl hsg brg Retainer,counter bearing rh; | |
31 |
|
|
24741-20A00-000
RETAINER,COUNTER BEARING,RRetainer, cl hsg brg Retainer,counter bearing rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
02122-06167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | RETAINER,DRIVE SHAFT BEARING | |
33 |
|
|
24751-12C03-000
RETAINER,DRIVE SHAFT BEARING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Retainer,drive shaft bearing | |
33 |
|
|
24751-12C01-000
Retainer,drive shaft bearing
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | GASKET,BRG RTNR(NA) | |
34 |
|
|
24752-22D00-000
GASKET,BRG RTNR(NA)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gasket,bearing retainer (asb) Gasket,bearing retainer (asb); | |
34 |
|
|
24752-12C01-000
Gasket,bearing retainer (asb) Gasket,bearing retainer (asb);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт Screw, intake pipe | |
35 |
|
|
02122-0616B-000
БолтScrew, intake pipe
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт (6x16) Screw (6x16); | |
35 |
|
|
09120-06002-000
Винт (6x16) Screw (6x16);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
36 | | SCREW(6X16) Screw (6x16); | |
36 |
|
|
09125-06083-000
SCREW(6X16) Screw (6x16);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Gear,kick starter idle (nt:33) Gear,kick starter idle (nt:33); | |
37 |
|
|
26261-12C03-000
Gear,kick starter idle (nt:33) Gear,kick starter idle (nt:33);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | SHIM(15X24X1) Shim, cam chain idler, t:1.0 | |
38 |
|
|
09181-15166-000
SHIM(15X24X1)Shim, cam chain idler, t:1.0
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба нижняя Washer Thrust washer; | |
38 |
|
|
08211-15241-000
Шайба нижняяWasher Thrust washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | SHIM(15X24X0.5) | |
39 |
|
|
09181-15158-000
SHIM(15X24X0.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упорная шайба | |
39 |
|
|
08221-15245-000
Упорная шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Шайба Washer, wave Wave washer; | |
40 |
|
|
09164-16003-000
ШайбаWasher, wave Wave washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Пружинное стопорное кольцо | |
41 |
|
|
08331-3115A-000
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо | |
41 |
|
|
08331-31159-000
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | SPROCKET,ENGINE(NT:15) | |
42 |
|
|
27510-02D00-000
SPROCKET,ENGINE(NT:15)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Sprocket,engine (nt:13) Sprocket,engine (nt:13); | |
42 |
|
|
27510-12C00-000
Sprocket,engine (nt:13) Sprocket,engine (nt:13);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Пружинное стопорное кольцо Circlip, output shaft | |
43 |
|
|
08331-3124A-000
Пружинное стопорное кольцоCirclip, output shaft
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо | |
43 |
|
|
08331-31249-000
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Цепь (rk520sm114le) | |
44 |
|
|
27600-06C20-114
Цепь (rk520sm114le)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Chain assy,drive (520v2x114le) Chain assy,drive (520v2x114le); | |
44 |
|
|
27600-12C10-114
Chain assy,drive (520v2x114le) Chain assy,drive (520v2x114le);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Втулка | |
45 |
|
|
26263-12C01-000
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
