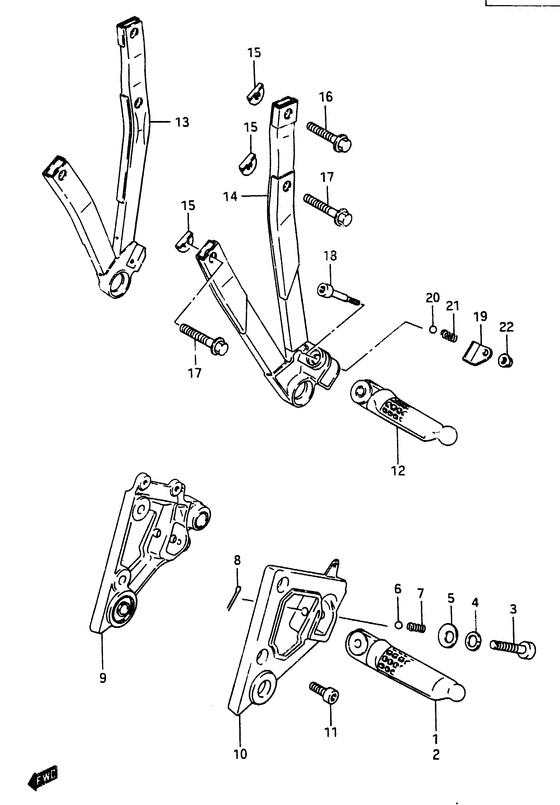

1 | | FOOTREST ASSY,FR,R | |
1 |
|
|
43501-04A00-000
FOOTREST ASSY,FR,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Footrest assy, front lh | |
2 |
|
|
43502-04A00-000
Footrest assy, front lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt, front footrest | |
3 |
|
|
43529-04A00-000
Bolt, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Пластина замка Washer, knuckle end | |
4 |
|
|
08321-0110B-000
Пластина замкаWasher, knuckle end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
4 |
|
|
08321-21104-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | PLATE,SPRING STOP FR | |
5 |
|
|
43596-04A00-000
PLATE,SPRING STOP FR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Шарик-защёлка №1 | |
6 |
|
|
06111-07004-000
Шарик-защёлка №1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шарик | |
6 |
|
|
06112-07004-000
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина Spring, kick starter lever | |
7 |
|
|
09440-05003-000
ПружинаSpring, kick starter lever
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Штифт | |
8 |
|
|
04111-2015A-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 15 cotter Cotter pin Cotter pin; | |
8 |
|
|
04111-20158-000
20 x 15 cotterCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Bracket, muffler rh | |
9 |
|
|
43810-40A00-000
Bracket, muffler rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | BRACKET,MUFFLER,L | |
10 |
|
|
43820-40A00-000
BRACKET,MUFFLER,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
07130-08207-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
11 |
|
|
07110-08208-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Footrest assy,p Footrest assy,pillion lh | |
12 |
|
|
43602-27A00-000
Footrest assy,pFootrest assy,pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest assy, pillion lh | |
12 |
|
|
43602-04A00-000
Footrest assy, pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | FOOTREST ASSY,PILLION RH Footrest assy,pillion rh | |
12 |
|
|
43601-27A00-000
FOOTREST ASSY,PILLION RHFootrest assy,pillion rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ftrst assy,pill | |
12 |
|
|
43601-04A00-000
Ftrst assy,pill
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Bracket, pillion footrest rh | |
13 |
|
|
43720-40A01-000
Bracket, pillion footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Bracket, pillion footrest lh | |
14 |
|
|
43620-40A01-000
Bracket, pillion footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Washer, pillion footrest | |
15 |
|
|
43625-40A00-000
Washer, pillion footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
01550-08357-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
01517-08358-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Болт 8 X 40 | |
17 |
|
|
01550-08407-000
Болт 8 X 40
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
17 |
|
|
01517-08408-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | BOLT,PILLION FOOTREST Bolt, pillion footrest; | |
18 |
|
|
43642-04A00-000
BOLT,PILLION FOOTREST Bolt, pillion footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | PLATE,SPRING STOP LH Plate,spring stop lh | |
19 |
|
|
43735-04A00-000
PLATE,SPRING STOP LHPlate,spring stop lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | PLATE,SPRING STOP,R | |
19 |
|
|
43635-04A0V-000
PLATE,SPRING STOP,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Plate,spring st Plate,spring stop rh | |
19 |
|
|
43635-04A00-000
Plate,spring stPlate,spring stop rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шарик-защёлка №1 | |
20 |
|
|
06111-07004-000
Шарик-защёлка №1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шарик | |
20 |
|
|
06112-07004-000
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Пружина Spring, kick starter lever | |
21 |
|
|
09440-05003-000
ПружинаSpring, kick starter lever
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка Nut, center | |
22 |
|
|
08319-31067-000
ГайкаNut, center
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
