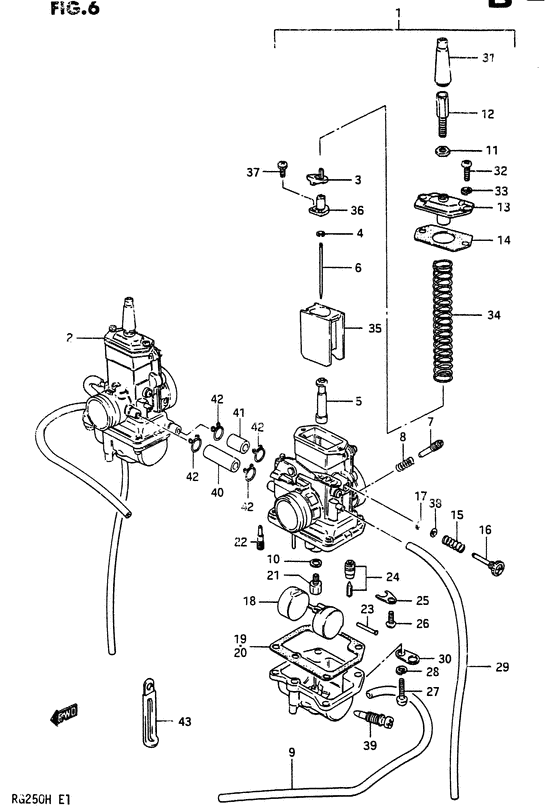

1 | | Carburetor assy, lh | |
1 |
|
|
13201-40A01-000
Carburetor assy, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Carburetor assy, rh | |
2 |
|
|
13202-40A01-000
Carburetor assy, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Кольцо Ring | |
3 |
|
|
13629-16700-000
КольцоRing
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Зажим Clip, needle Clip, needle; | |
4 |
|
|
13394-10010-000
ЗажимClip, needle Clip, needle;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Жиклер Jet, needle (p-o) Jet, needle (p-o); | |
5 |
|
|
09494-00471-000
ЖиклерJet, needle (p-o) Jet, needle (p-o);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Жиклер Needle, jet (5dp5-3); | |
6 |
|
|
13383-40A00-000
Жиклер Needle, jet (5dp5-3);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | SCREW,AIR Screw,air Screw, air; 1 3/4 | |
7 |
|
|
13269-16700-000
SCREW,AIRScrew,air Screw, air; 1 3/4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Прушина стопорная Spring Spring; | |
8 |
|
|
13268-01010-000
Прушина стопорнаяSpring Spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | HOSE(3X5X650) Hose, over flow (3x5x650) Hose (3x5x650); | |
9 |
|
|
13684-40A00-000
HOSE(3X5X650)Hose, over flow (3x5x650) Hose (3x5x650);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба | |
10 |
|
|
13382-03110-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
10 |
|
|
13332-44080-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Кабель регулирующий Nut, adjuster Nut; | |
11 |
|
|
13661-16600-000
Кабель регулирующийNut, adjuster Nut;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Регулятор кабеля Adjuster, cable; | |
12 |
|
|
13577-41612-000
Регулятор кабеля Adjuster, cable;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Cap, top Cap, top; | |
13 |
|
|
13261-16700-000
Cap, top Cap, top;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка | |
14 |
|
|
13266-16700-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Пружина дросселя Spring, pilot air; | |
15 |
|
|
13268-35010-000
Пружина дросселя Spring, pilot air;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Регулятор Screw Adjuster, throttle stop; | |
16 |
|
|
13267-16700-000
РегуляторScrew Adjuster, throttle stop;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Кольцо O ring O ring; | |
17 |
|
|
13295-33010-000
КольцоO ring O ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Поплавок | |
18 |
|
|
13252-29630-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Поплавок прокладки Gasket, float chamber Gasket, float chamber; Lh | |
19 |
|
|
13251-29630-000
Поплавок прокладкиGasket, float chamber Gasket, float chamber; Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Поплавок прокладки Gasket, float chamber | |
20 |
|
|
13251-29630-000
Поплавок прокладкиGasket, float chamber
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка камеры Rh | |
20 |
|
|
13251-16700-000
Прокладка камеры Rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Жиклер главный Jet, main (160) Jet, main (160); | |
21 |
|
|
09491-32002-000
Жиклер главныйJet, main (160) Jet, main (160);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Жиклер пропускной (20) Jet, pilot (20) Jet, pilot (20); From 09492-20002 | |
22 |
|
|
09492-20008-000
Жиклер пропускной (20)Jet, pilot (20) Jet, pilot (20); From 09492-20002
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | PIN,FLOAT Pin Pin, float; | |
23 |
|
|
13254-92311-000
PIN,FLOATPin Pin, float;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Клапан Vlave assy, needle Vlave assy, needle; | |
24 |
|
|
13370-46900-000
КлапанVlave assy, needle Vlave assy, needle;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Плата клапана | |
25 |
|
|
13373-39110-000
Плата клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
02112-0408A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
26 |
|
|
02112-04086-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
02112-0416A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Screw 4x16 | |
27 |
|
|
02112-04167-000
Screw 4x16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
28 | | Пластина замка | |
28 |
|
|
08321-0104A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
28 |
|
|
08321-21047-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
29 | | HOSE(3.5X6.5X600) Hose (3.5x6.5x600) | |
29 |
|
|
09351-35653-600
HOSE(3.5X6.5X600)Hose (3.5x6.5x600)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (3.5x6.5x500-425) Hose (3.5x6.5x500->50) L:510->130 | |
29 |
|
|
13683-37420-000
Hose (3.5x6.5x500-425)Hose (3.5x6.5x500->50) L:510->130
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | PLATE,CARBURETOR | |
30 |
|
|
13693-36500-000
PLATE,CARBURETOR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Кабель регулирующий Cap Cap, cable adjuster; | |
31 |
|
|
13681-33010-000
Кабель регулирующийCap Cap, cable adjuster;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
02112-0412A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
32 |
|
|
02112-04126-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Пластина замка | |
33 |
|
|
08321-0104A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
33 |
|
|
08321-21046-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | Пружина Spring | |
34 |
|
|
13573-16700-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Клапан дросселя (CA:2.0) Valve, throttle (ca:2.0); | |
35 |
|
|
13551-16700-000
Клапан дросселя (CA:2.0) Valve, throttle (ca:2.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Соединитель Joint Joint; | |
36 |
|
|
13398-16700-000
СоединительJoint Joint;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
02112-3310B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
37 |
|
|
13601-03108-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
38 | | Шайба Washer, throttle valve stop; | |
38 |
|
|
13291-35010-000
Шайба Washer, throttle valve stop;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Заглушка дренажная Plug; | |
39 |
|
|
13247-02340-000
Заглушка дренажная Plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | HOSE(5.8X12.2X600) Hose (p/r to v/s) | |
40 |
|
|
09356-58127-600
HOSE(5.8X12.2X600)Hose (p/r to v/s)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (l:40) | |
40 |
|
|
13683-16700-000
Hose (l:40)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | HOSE(5.8X12.2X600) Hose (p/r to v/s) | |
41 |
|
|
09356-58127-600
HOSE(5.8X12.2X600)Hose (p/r to v/s)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (l:40) | |
41 |
|
|
13683-16700-000
Hose (l:40)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Зажим Clip | |
42 |
|
|
09401-11403-000
ЗажимClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим шланга | |
42 |
|
|
13671-33110-000
Зажим шланга
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
43 | | Струбцина (L:80) Clamp (l:80) | |
43 |
|
|
09404-06433-000
Струбцина (L:80)Clamp (l:80)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг топливный | |
43 |
|
|
09404-06404-000
Шланг топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
