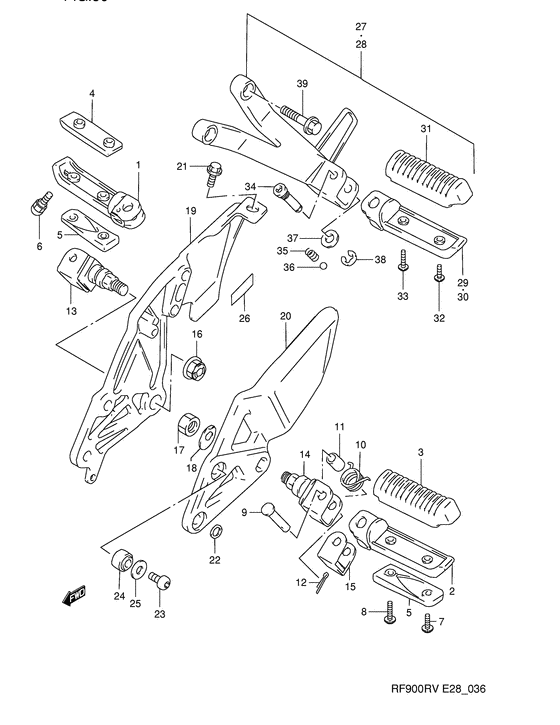

1 | | BAR,FR FOOTREST,R Bar, footrest rh Bar, front footrest rh; | |
1 |
|
|
43511-31E00-000
BAR,FR FOOTREST,RBar, footrest rh Bar, front footrest rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | BAR,FOOTREST,L Bar, front footrest lh Bar, front footrest lh; | |
2 |
|
|
43521-40C00-000
BAR,FOOTREST,LBar, front footrest lh Bar, front footrest lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | RUBBER,FOOTREST Rubber, footrest; | |
3 |
|
|
43550-46E00-000
RUBBER,FOOTREST Rubber, footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | BAR,FR FOOTREST NO.2 Balancer, upper Bar, front footrest no.2 rh; | |
4 |
|
|
43534-46E00-000
BAR,FR FOOTREST NO.2Balancer, upper Bar, front footrest no.2 rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | BALANCER,FR FOOTREST LWR Balancer, lower | |
5 |
|
|
43536-31E01-000
BALANCER,FR FOOTREST LWRBalancer, lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Balancer, lower Model r/s | |
5 |
|
|
43536-31E00-000
Balancer, lower Model r/s
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | BOLT,BANK SENSOR Sensor, front footrest | |
6 |
|
|
43576-48B02-000
BOLT,BANK SENSORSensor, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Sensor, footrest | |
6 |
|
|
43576-48B01-000
Sensor, footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
02112-3530A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Screw, outer; | |
7 |
|
|
02112-35303-000
Болт Screw, outer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Винт | |
8 |
|
|
02112-3535B-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Screw, inner | |
8 |
|
|
02112-35353-000
БолтScrew, inner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Штифт | |
9 |
|
|
09200-08057-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина | |
10 |
|
|
09448-18022-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина Model r/s | |
10 |
|
|
09448-19020-000
Пружина Model r/s
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка | |
11 |
|
|
09180-08149-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Стопор | |
12 |
|
|
04111-2515A-000
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pin 25x15 Cotter pin | |
12 |
|
|
04111-25158-000
Pin 25x15Cotter pin
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Holder,front fo Holder, bar lh | |
13 |
|
|
43530-31E10-000
Holder,front foHolder, bar lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | HOLDER,FR FOOTREST Holder, bar rh | |
14 |
|
|
43540-31E00-000
HOLDER,FR FOOTRESTHolder, bar rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | CUSHION,FR FOOTREST Cushion, bar; | |
15 |
|
|
43570-31E10-000
CUSHION,FR FOOTREST Cushion, bar;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка | |
16 |
|
|
08319-3112A-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut 12mm Nut, rh; | |
16 |
|
|
08319-31128-000
Nut 12mm Nut, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка | |
17 |
|
|
08310-0012A-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка Nut, lh; | |
17 |
|
|
08310-00123-000
Гайка Nut, lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | WASHER,FR FOOTREST Washer,front footrest | |
18 |
|
|
43214-17C01-000
WASHER,FR FOOTRESTWasher,front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | BRACKET,FOOTREST,R Bracket, footrest rh | |
19 |
|
|
43511-21E00-000
BRACKET,FOOTREST,RBracket, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BRACKET,FOOTREST,L Bracket, footrest lh | |
20 |
|
|
43521-21E00-000
BRACKET,FOOTREST,LBracket, footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Болт Bolt, funnel bracket | |
21 |
|
|
01550-0820A-000
БолтBolt, funnel bracket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
01550-0820B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, upper; | |
21 |
|
|
01550-08203-000
Болт Bolt, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба Washer; | |
22 |
|
|
09164-08015-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(8X25) Bolt, bracket; | |
23 |
|
|
09106-08129-000
BOLT(8X25) Bolt, bracket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Втулка Bush, lh | |
24 |
|
|
09319-08025-000
ВтулкаBush, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба | |
25 |
|
|
09160-08130-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
25 |
|
|
09160-08021-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | PROTECTOR(12X40) Protector, rh Protector, rh; | |
26 |
|
|
32851-10D00-000
PROTECTOR(12X40)Protector, rh Protector, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | FOOTREST ASSY,PILLION,R Footrest assy, pillion rh | |
27 |
|
|
43600-31E00-000
FOOTREST ASSY,PILLION,RFootrest assy, pillion rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | FOOTREST ASSY,PILLION,L Footrest assy, pillion lh | |
28 |
|
|
43700-31E00-000
FOOTREST ASSY,PILLION,LFootrest assy, pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | BAR,PILLION FOOTREST,R Bar, pillion footrest rh Bar, pillion rh; | |
29 |
|
|
43610-40C00-000
BAR,PILLION FOOTREST,RBar, pillion footrest rh Bar, pillion rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | BAR,PILLION FOOTREST,L Bar, pillion footrest lh Bar, pillion lh; | |
30 |
|
|
43620-40C00-000
BAR,PILLION FOOTREST,LBar, pillion footrest lh Bar, pillion lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | RUBBER,FOOTREST | |
31 |
|
|
43550-40C11-000
RUBBER,FOOTREST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
02112-3516A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Screw, outer; | |
32 |
|
|
02112-35163-000
Болт Screw, outer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Болт | |
33 |
|
|
02112-3520B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
33 |
|
|
02112-35203-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | BOLT,PILLION FOOTREST Bolt, pillion footrest | |
34 |
|
|
43642-40C00-000
BOLT,PILLION FOOTRESTBolt, pillion footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Пружина Spring, kick starter lever | |
35 |
|
|
09440-05003-000
ПружинаSpring, kick starter lever
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Шарик-защёлка №1 Steel ball; | |
36 |
|
|
06111-07004-000
Шарик-защёлка №1 Steel ball;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Шайба | |
37 |
|
|
09160-10126-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба колеса | |
37 |
|
|
09160-10031-000
Шайба колеса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | E RING E ring, pinion | |
38 |
|
|
08332-1106A-000
E RINGE ring, pinion
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | E RING Circlip | |
38 |
|
|
08332-1106B-000
E RINGCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | E ring E ring; | |
38 |
|
|
08332-11063-000
E ring E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Болт Bolt, bracket; | |
39 |
|
|
09106-08106-000
Болт Bolt, bracket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
