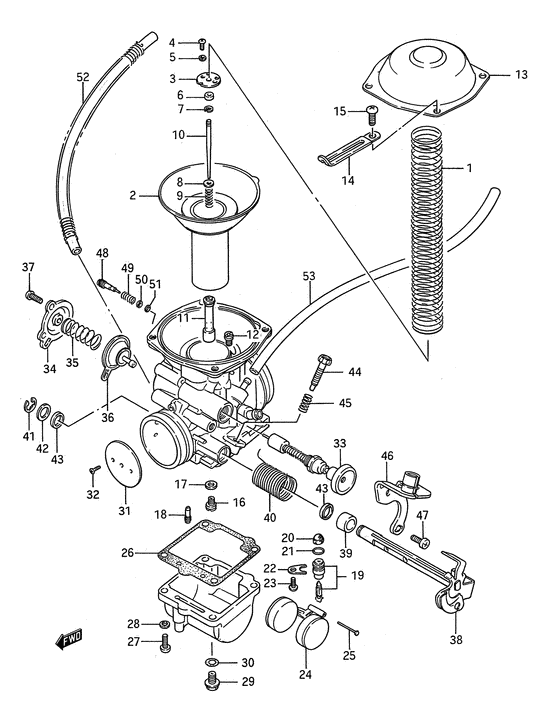

| | Карбюратор | |
|
|
|
13200-24B11-000
Карбюратор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Пружина | |
1 |
|
|
13503-24B00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Диафрагма | |
2 |
|
|
13500-24B40-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Диафрагма | |
2 |
|
|
13500-24B00-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Пластина | |
3 |
|
|
13389-37400-000
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
02112-0306B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
4 |
|
|
02112-03066-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Пластина замка | |
5 |
|
|
08321-2103B-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
5 |
|
|
08321-21036-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Кольцо | |
6 |
|
|
13387-44030-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | CLIP,NEEDLE E ring; | |
7 |
|
|
13394-31210-000
CLIP,NEEDLE E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Шайба Washer; | |
8 |
|
|
13382-44030-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Пружина | |
9 |
|
|
13388-44030-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Жиклер 5c16-2 | |
10 |
|
|
13383-24B40-000
Жиклер 5c16-2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Жиклер игольчатый Jet, needle (x-8); | |
11 |
|
|
09494-00541-000
Жиклер игольчатый Jet, needle (x-8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | JET,PILOT AIR(70) Jet, main (#70) Jet, pilot air (70); | |
12 |
|
|
09491-70012-000
JET,PILOT AIR(70)Jet, main (#70) Jet, pilot air (70);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Крышка | |
13 |
|
|
13502-37400-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Струбцина (L:80) Clamp (l:80) | |
14 |
|
|
09404-06433-000
Струбцина (L:80)Clamp (l:80)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
14 |
|
|
13671-05A20-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
02112-0510A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
15 |
|
|
02112-05106-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | JET,MAIN(155) Jet, main (155); | |
16 |
|
|
09491-31008-000
JET,MAIN(155) Jet, main (155);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба | |
17 |
|
|
13382-03110-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
17 |
|
|
13332-44080-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Жиклерпроводник Jet,pilot (47.5) Jet, pilot (47.5); | |
18 |
|
|
09492-47013-000
ЖиклерпроводникJet,pilot (47.5) Jet, pilot (47.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Клапан | |
19 |
|
|
13370-24C80-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан | |
19 |
|
|
13370-37400-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Фильтр | |
20 |
|
|
13376-19F00-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо Filter | |
20 |
|
|
13376-84110-000
КольцоFilter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | O RING,NEEDLE VALVE SEAT O ring | |
21 |
|
|
13374-35C00-000
O RING,NEEDLE VALVE SEATO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
21 |
|
|
13374-44080-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Плата клапана | |
22 |
|
|
13373-39110-000
Плата клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
02112-0406B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
23 |
|
|
02112-04066-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Поплавок | |
24 |
|
|
13250-37400-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | PIN,FLOAT Pin Pin, float; | |
25 |
|
|
13254-92311-000
PIN,FLOATPin Pin, float;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | GASKET,FLOAT CHAMBER | |
26 |
|
|
13251-37101-000
GASKET,FLOAT CHAMBER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
26 |
|
|
13251-37100-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
02112-0516B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
27 |
|
|
02112-05166-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Пластина замка | |
28 |
|
|
08321-0105B-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
28 |
|
|
08321-21056-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Болт Screw,plug | |
29 |
|
|
13247-44080-000
БолтScrew,plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Прокладка | |
30 |
|
|
13246-44080-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Valve throttle Valve, throttle (125) | |
31 |
|
|
13551-37400-000
Valve throttleValve, throttle (125)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт Screw; | |
32 |
|
|
13604-44080-000
Болт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Отсутствующе | |
33 |
|
|
13411-24C00-000
Отсутствующе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Отсутствующе | |
33 |
|
|
13411-24B00-000
Отсутствующе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Крышка | |
34 |
|
|
13484-38A10-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Пружина | |
35 |
|
|
13481-24B00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Диафрагма | |
36 |
|
|
13480-05A10-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
02112-0410A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
37 |
|
|
02112-04106-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
38 | | Shaft assy, thr Shaft assy, throttle | |
38 |
|
|
13550-24B00-000
Shaft assy, thrShaft assy, throttle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Кольцо | |
39 |
|
|
13557-05A20-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Пружина | |
40 |
|
|
13573-24B00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | E RING E ring; | |
41 |
|
|
13617-44080-000
E RING E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | GASKET,THROTTLE SHAFT Washer Washer; | |
42 |
|
|
13557-47070-000
GASKET,THROTTLE SHAFTWasher Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Валик | |
43 |
|
|
13651-51010-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Регулятор | |
44 |
|
|
13267-25D00-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Регулятор | |
44 |
|
|
13267-37100-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Пружина Spring | |
45 |
|
|
13271-93011-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | BRACKET ASSY Bracket | |
46 |
|
|
13621-24B01-000
BRACKET ASSYBracket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
02112-0510A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
47 |
|
|
13605-45420-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Винт топливный Screw, pilot (2 5/8) | |
48 |
|
|
13269-37400-000
Винт топливныйScrew, pilot (2 5/8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт топливный Adjuster (1 3/4) Screw, pilot; 3 1/4 | |
48 |
|
|
13269-37410-000
Винт топливныйAdjuster (1 3/4) Screw, pilot; 3 1/4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Пружина | |
49 |
|
|
13268-47070-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Шайба Gasket Washer; | |
50 |
|
|
13291-29900-000
ШайбаGasket Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | O RING,PILOT AIR SCREW | |
51 |
|
|
13295-29900-000
O RING,PILOT AIR SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Шланг | |
52 |
|
|
13318-24C00-000
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг | |
52 |
|
|
13318-24B00-000
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | HOSE(5X8.2X600) Hose, evapotation (5.0x8.2x600) | |
53 |
|
|
09352-50823-600
HOSE(5X8.2X600)Hose, evapotation (5.0x8.2x600)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (5x8x550) Hose, air vent (5x8x550->00) L:550->50 | |
53 |
|
|
13684-22A00-000
Hose (5x8x550)Hose, air vent (5x8x550->00) L:550->50
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
