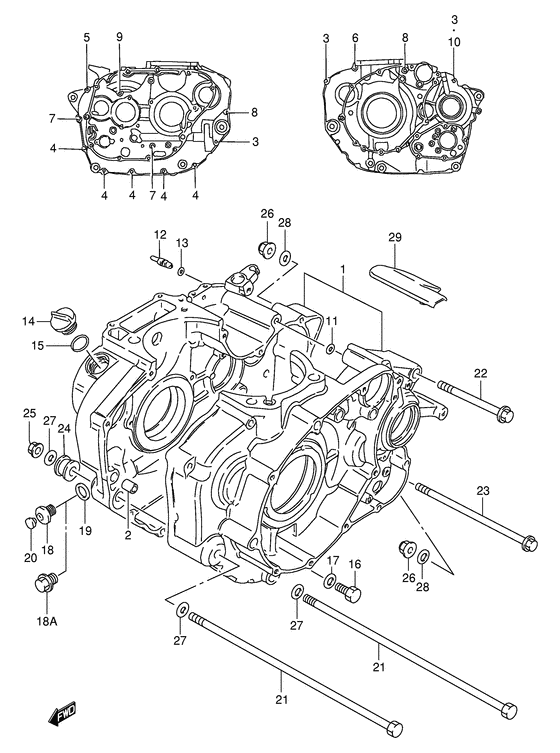

1 | | Картер | |
1 |
|
|
11302-24852-000
Картер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Картер Model k2/k3 | |
1 |
|
|
11302-24850-000
Картер Model k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Картер Model t/v/w/x/y/k1 | |
1 |
|
|
11301-24812-000
Картер Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PIN(8.4X11X20) Pin (8.4x11x20) | |
2 |
|
|
09206-11017-000
PIN(8.4X11X20)Pin (8.4x11x20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
01547-0640B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k2/k3 | |
3 |
|
|
01547-06403-000
Болт Model k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
3 | | Болт Model t/v/w/x/y/k1 | |
3 |
|
|
01547-06407-000
Болт Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
01547-0645B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k2/k3 | |
4 |
|
|
01547-06453-000
Болт Model k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
4 | | Болт Model t/v/w/x/y/k1 | |
4 |
|
|
01547-06457-000
Болт Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
01547-06557-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Болт Bolt, crankcase | |
6 |
|
|
01547-0660B-000
БолтBolt, crankcase
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k3 | |
6 |
|
|
01547-06603-000
Болт Model k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Болт Model t/v/w/x/y/k1/k2 | |
6 |
|
|
01547-06607-000
Болт Model t/v/w/x/y/k1/k2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
01547-0665B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k2/k3 | |
7 |
|
|
01547-06653-000
Болт Model k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт Model t/v/w/x/y/k1 | |
7 |
|
|
01547-06657-000
Болт Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
01547-0670B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, 6x70 Bolt (green); Model t/v/w/x/y/k1 | |
8 |
|
|
01547-06703-000
БолтBolt, 6x70 Bolt (green); Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт Bolt Bolt (chrome); Model t/v/w/x/y/k1 | |
8 |
|
|
01547-06707-000
БолтBolt Bolt (chrome); Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
01547-0675B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
9 |
|
|
01547-06753-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | GASKET(5.8X13X1.2) Gasket (5.8x13x1.2) Gasket (5.8x13x1.2); Model y/k1/k2/k3 | |
10 |
|
|
09168-06023-000
GASKET(5.8X13X1.2)Gasket (5.8x13x1.2) Gasket (5.8x13x1.2); Model y/k1/k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | GASKET(5.8X11X1.2) Gasket, rear final cover Gasket (5.8x11x1.2); Model t/v/w/x | |
10 |
|
|
09168-06024-000
GASKET(5.8X11X1.2)Gasket, rear final cover Gasket (5.8x11x1.2); Model t/v/w/x
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | O RING(D:2.4,ID:9.6) O ring, protection cover O ring (d:2.4,id:9.6); | |
11 |
|
|
09280-10013-000
O RING(D:2.4,ID:9.6)O ring, protection cover O ring (d:2.4,id:9.6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | JET,OIL GALLERY(18) Jet, oil gallery Jet, oil gallery; | |
12 |
|
|
09493-36004-000
JET,OIL GALLERY(18)Jet, oil gallery Jet, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | O RING(D:1.2,ID:4) O ring, oil gallery jet O ring (d:1.2,id:4.0); | |
13 |
|
|
09280-04004-000
O RING(D:1.2,ID:4)O ring, oil gallery jet O ring (d:1.2,id:4.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Заглушка | |
14 |
|
|
09259-20008-XC0
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка Plug, gear oil filler Plug, oil filler; Model k2/k3 | |
14 |
|
|
09259-20008-000
ЗаглушкаPlug, gear oil filler Plug, oil filler; Model k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Крышка масляного бака Plug Plug, oil filler; Model t/v/w/x/y/k1 | |
14 |
|
|
09259-20007-000
Крышка масляного бакаPlug Plug, oil filler; Model t/v/w/x/y/k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | O RING(D:3.1,ID:16.8) O ring, oil filler cap O ring (d:3.1,id:16.8); | |
15 |
|
|
09280-17003-000
O RING(D:3.1,ID:16.8)O ring, oil filler cap O ring (d:3.1,id:16.8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Заглушка масляного дренажа Plug, oil drain Plug, oil drain; Model x/y/k1/k2/k3 | |
16 |
|
|
09247-12106-000
Заглушка масляного дренажаPlug, oil drain Plug, oil drain; Model x/y/k1/k2/k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
01500-1220B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil drain Plug, oil drain; Model t/v/w | |
16 |
|
|
01500-12203-000
БолтPlug, oil drain Plug, oil drain; Model t/v/w
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Прокладка Gasket | |
17 |
|
|
09168-12002-000
ПрокладкаGasket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18A | | Винт, сливной. Plug, drain | |
18A |
|
|
09247-14026-000
Винт, сливной.Plug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная Plug, oil gallery; F.no.np41a-116899~, f.no.np41b-118422~, f.no.js1np41a000500416~ | |
18A |
|
|
09247-14012-000
Заглушка дренажная Plug, oil gallery; F.no.np41a-116899~, f.no.np41b-118422~, f.no.js1np41a000500416~
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | PLUG(14X12) Plug, rocker arm shaft Plug, oil gallery; ~f.no.np41a-116898, ~f.no.np41b-118421, ~f.no.js1np41a000500415 | |
18 |
|
|
09248-14005-000
PLUG(14X12)Plug, rocker arm shaft Plug, oil gallery; ~f.no.np41a-116898, ~f.no.np41b-118421, ~f.no.js1np41a000500415
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | GASKET(13.8X18.8X4.8) Gasket; | |
19 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8) Gasket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | CAP(OD:12) ~f.no.np41a-116898, ~f.no.np41b-118421, ~f.no.js1np41a000500415 | |
20 |
|
|
09250-08014-000
CAP(OD:12) ~f.no.np41a-116898, ~f.no.np41b-118421, ~f.no.js1np41a000500415
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | BOLT(10X323) Bolt (10x323) Bolt (10x323); | |
21 |
|
|
09104-10034-000
BOLT(10X323)Bolt (10x323) Bolt (10x323);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | BOLT(10X105) Bolt (10x105); | |
22 |
|
|
09103-10087-000
BOLT(10X105) Bolt (10x105);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(10X180) Bolt (l:180) Bolt (10x180); | |
23 |
|
|
09103-10053-000
BOLT(10X180)Bolt (l:180) Bolt (10x180);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка Spacer (l:20) | |
24 |
|
|
11610-38400-000
ПрокладкаSpacer (l:20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Гайка | |
25 |
|
|
09159-10064-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
09159-10047-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба Washer, throttle drum | |
27 |
|
|
08322-01107-000
ШайбаWasher, throttle drum
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба Washer, knuckle end | |
28 |
|
|
08322-0110B-000
ШайбаWasher, knuckle end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
28 |
|
|
08322-01103-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | COVER,CRANKCASE START MOT Cover, crankcase | |
29 |
|
|
11384-24B01-000
COVER,CRANKCASE START MOTCover, crankcase
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
