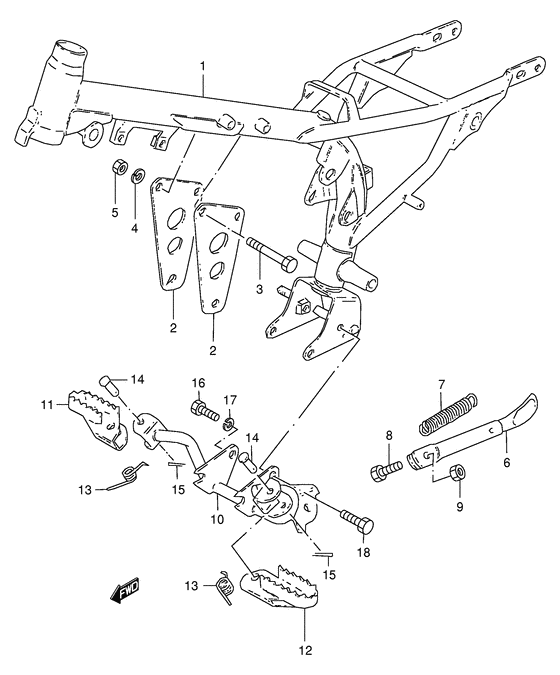

1 | | Рама Frame (black) Frame (black); | |
1 |
|
|
41100-04431-019
РамаFrame (black) Frame (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PLATE,ENG MTG Plate, mounting | |
2 |
|
|
41991-04410-000
PLATE,ENG MTGPlate, mounting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
01500-0870B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
3 |
|
|
01500-08703-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Пластина замка | |
4 |
|
|
08321-0108B-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка Lock washer; | |
4 |
|
|
08321-01083-000
Пластина замка Lock washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Гайка | |
5 |
|
|
08310-0008B-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
5 |
|
|
08310-00083-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | STAND,PROP Stand, prop (black) Stand, prop (black); | |
6 |
|
|
42300-04420-019
STAND,PROPStand, prop (black) Stand, prop (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина | |
7 |
|
|
09443-14017-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт верхний Bolt (8x22) | |
8 |
|
|
09100-08274-000
Болт верхнийBolt (8x22)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt (8x22) Bolt (8x22) Bolt (8x22); | |
8 |
|
|
09100-08145-000
Bolt (8x22)Bolt (8x22) Bolt (8x22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Гайка | |
9 |
|
|
08310-0008B-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
9 |
|
|
08310-00083-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | BAR,FR FOOTREST Bar, front footrest | |
10 |
|
|
43510-04411-000
BAR,FR FOOTRESTBar, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | FOOTREST,FR,R Footrest, rh (black) Footrest, rh (black); | |
11 |
|
|
43550-46000-019
FOOTREST,FR,RFootrest, rh (black) Footrest, rh (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | FOOTREST,FR,L Footrest, lh (black) Footrest, lh (black); | |
12 |
|
|
43560-46000-019
FOOTREST,FR,LFootrest, lh (black) Footrest, lh (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина Spring Spring; | |
13 |
|
|
09448-14012-000
ПружинаSpring Spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Штифт Pin; | |
14 |
|
|
09200-08002-000
Штифт Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Штифт | |
15 |
|
|
04111-2015A-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 15 cotter Cotter pin Cotter pin; | |
15 |
|
|
04111-20158-000
20 x 15 cotterCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Заглушка дренажная Bolt | |
16 |
|
|
01500-0816B-000
Заглушка дренажнаяBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
01500-08163-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Пластина замка | |
17 |
|
|
08321-0108B-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка Lock washer; | |
17 |
|
|
08321-01083-000
Пластина замка Lock washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | BOLT(8X14) Bolt, lh Bolt, lh; | |
18 |
|
|
09100-08143-000
BOLT(8X14)Bolt, lh Bolt, lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
