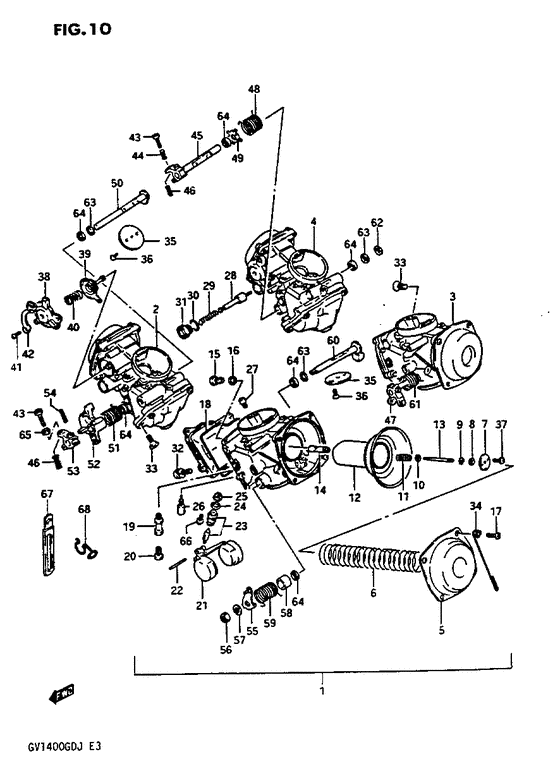

1 | | Carb assy, front, lh Model h/j | |
1 |
|
|
13201-24A40-000
Carb assy, front, lh Model h/j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Carb assy, front, lh Model g | |
1 |
|
|
13201-24A10-000
Carb assy, front, lh Model g
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Carb assy, front rh Model h/j | |
2 |
|
|
13202-24A40-000
Carb assy, front rh Model h/j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Carb assy, front rh Mode g | |
2 |
|
|
13202-24A10-000
Carb assy, front rh Mode g
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Carb assy, rear Carb assy, rear, lh Model h/j | |
3 |
|
|
13203-24A40-000
Carb assy, rearCarb assy, rear, lh Model h/j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Carb assy, rear, lh Model g | |
3 |
|
|
13203-24A10-000
Carb assy, rear, lh Model g
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Carb assy, rear, rh Model h/j | |
4 |
|
|
13204-24A40-000
Carb assy, rear, rh Model h/j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Carb assy, rear, rh Model g | |
4 |
|
|
13204-24A10-000
Carb assy, rear, rh Model g
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | COVER,DIAPHRAGM Cover, diaphragm Cover, diaphragm; | |
5 |
|
|
13502-38A00-000
COVER,DIAPHRAGMCover, diaphragm Cover, diaphragm;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | Пружина | |
6 |
|
|
13503-05A10-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Пластина | |
7 |
|
|
13389-37400-000
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | Кольцо | |
8 |
|
|
13387-44030-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | CLIP,NEEDLE E ring; | |
9 |
|
|
13394-31210-000
CLIP,NEEDLE E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба Washer; | |
10 |
|
|
13382-44030-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина | |
11 |
|
|
13388-44030-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | DIAPHRAGM,CARBURETOR | |
12 |
|
|
13500-05A10-000
DIAPHRAGM,CARBURETOR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Жиклер игольчатый Needle,jet (5d24-1) Needle,jet (5d24-1); | |
13 |
|
|
13383-24A10-000
Жиклер игольчатыйNeedle,jet (5d24-1) Needle,jet (5d24-1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Жиклер игольчатый Jet needle (y-7) Jet needle (y-7); | |
14 |
|
|
09494-00505-000
Жиклер игольчатыйJet needle (y-7) Jet needle (y-7);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
13605-05A10-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
13382-03110-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
16 |
|
|
13332-44080-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Болт Screw, bracket 5 x 10 cross screw; | |
17 |
|
|
02112-05107-000
БолтScrew, bracket 5 x 10 cross screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 16 шт.
* ориентировочный срок поставки
|
|
18 | | O RING,FLOAT CHAMBER Ring; | |
18 |
|
|
13251-38A00-000
O RING,FLOAT CHAMBER Ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | HOLDER,MAIN JET Holder,main jet Holder,main jet; Model g | |
19 |
|
|
13385-05A11-000
HOLDER,MAIN JETHolder,main jet Holder,main jet; Model g
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | JET,MAIN(105) Jet, main (#105) | |
20 |
|
|
09491-21023-000
JET,MAIN(105)Jet, main (#105)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Поплавок | |
21 |
|
|
13250-05A10-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | Поплавок Float pin; | |
22 |
|
|
13254-20010-000
Поплавок Float pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Клапан Valve assy, needle | |
23 |
|
|
13370-05530-000
КлапанValve assy, needle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан | |
23 |
|
|
13370-24A00-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | O RING,NEEDLE VALVE SEAT O ring | |
24 |
|
|
13374-35C00-000
O RING,NEEDLE VALVE SEATO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
24 |
|
|
13374-44080-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Фильтр | |
25 |
|
|
13376-19F00-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо Filter Net; | |
25 |
|
|
13376-84110-000
КольцоFilter Net;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Жиклерпроводник # Jet, pilot (25) Jet pilot (25); | |
26 |
|
|
09492-25007-000
Жиклерпроводник #Jet, pilot (25) Jet pilot (25);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Jet, air (67.5) | |
27 |
|
|
09492-67001-000
Jet, air (67.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Плунжер | |
28 |
|
|
13411-05A10-000
Плунжер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Пружина | |
29 |
|
|
13417-05A10-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Кольцо | |
30 |
|
|
13278-47090-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Держатель | |
31 |
|
|
13418-05A10-000
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Болт Screw; Fl:4,fr:3,rl:3,rr:4 | |
32 |
|
|
13601-04148-000
Болт Screw; Fl:4,fr:3,rl:3,rr:4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 14 шт.
* ориентировочный срок поставки
|
|
33 | | Болт Fr,rl | |
33 |
|
|
13603-05A20-000
Болт Fr,rl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим Fl,rr | |
34 |
|
|
13692-05A10-000
Зажим Fl,rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Клапан дросселя | |
35 |
|
|
13551-05A00-000
Клапан дросселя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
36 | | Болт Screw; | |
36 |
|
|
13604-44080-000
Болт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
02112-0306B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
37 |
|
|
02112-03066-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
38 | | Крышка | |
38 |
|
|
13484-38A10-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
39 | | Диафрагма | |
39 |
|
|
13480-05A10-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
40 | | Пружина | |
40 |
|
|
13481-45C10-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина | |
40 |
|
|
13481-05A10-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | Болт | |
41 |
|
|
13602-05A40-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
42 | | Держатель Fr | |
42 |
|
|
13627-24A00-000
Держатель Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Болт Fr,rl,rr | |
43 |
|
|
13605-05A20-000
Болт Fr,rl,rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
44 | | Пружина Rl,rr | |
44 |
|
|
13271-05A10-000
Пружина Rl,rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Вал Rr | |
45 |
|
|
13550-07A10-000
Вал Rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Пружина Spring, throttle screw | |
46 |
|
|
13268-96111-000
ПружинаSpring, throttle screw
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина Spring, stop screw Thr stp screw spring; Fr,rl,rr | |
46 |
|
|
13268-96110-000
ПружинаSpring, stop screw Thr stp screw spring; Fr,rl,rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
47 | | Вал Rl | |
47 |
|
|
13550-07A20-000
Вал Rl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Пружина Rr | |
48 |
|
|
13573-05A10-000
Пружина Rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Пластина Rl,rr | |
49 |
|
|
13447-05A10-000
Пластина Rl,rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Вал Fr | |
50 |
|
|
13550-07A30-000
Вал Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Пружина Fr | |
51 |
|
|
13573-24A10-000
Пружина Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Рычаг Fr | |
52 |
|
|
13553-05A10-000
Рычаг Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Рычаг Fr | |
53 |
|
|
13553-05A20-000
Рычаг Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Штифт Fr | |
54 |
|
|
13563-47070-000
Штифт Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Рычаг Fl | |
55 |
|
|
13553-05A30-000
Рычаг Fl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Гайка 8MM Nut 8mm; Fl | |
56 |
|
|
08310-00087-000
Гайка 8MM Nut 8mm; Fl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Шайба Washer; Fl | |
57 |
|
|
13606-47070-000
Шайба Washer; Fl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Кольцо Fl | |
58 |
|
|
13557-05A20-000
Кольцо Fl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Пружина Fl | |
59 |
|
|
13573-24A00-000
Пружина Fl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Вал Fl | |
60 |
|
|
13550-07A40-000
Вал Fl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Пружина Rl | |
61 |
|
|
13573-05A40-000
Пружина Rl
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | E RING E ring; | |
62 |
|
|
13617-44080-000
E RING E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
63 | | GASKET,THROTTLE SHAFT Washer O ring; | |
63 |
|
|
13557-47070-000
GASKET,THROTTLE SHAFTWasher O ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
64 | | Валик | |
64 |
|
|
13556-05A10-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
65 | | Гайка | |
65 |
|
|
08310-00047-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка Fr | |
65 |
|
|
13607-05A10-000
Гайка Fr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Болт | |
66 |
|
|
13602-05A10-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
67 | | CLAMP(L:45) | |
67 |
|
|
09404-06206-000
CLAMP(L:45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина шланга Fr model g | |
67 |
|
|
09404-06401-000
Струбцина шланга Fr model g
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
68 | | Зажим Fr model h/j | |
68 |
|
|
13692-24A00-000
Зажим Fr model h/j
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
