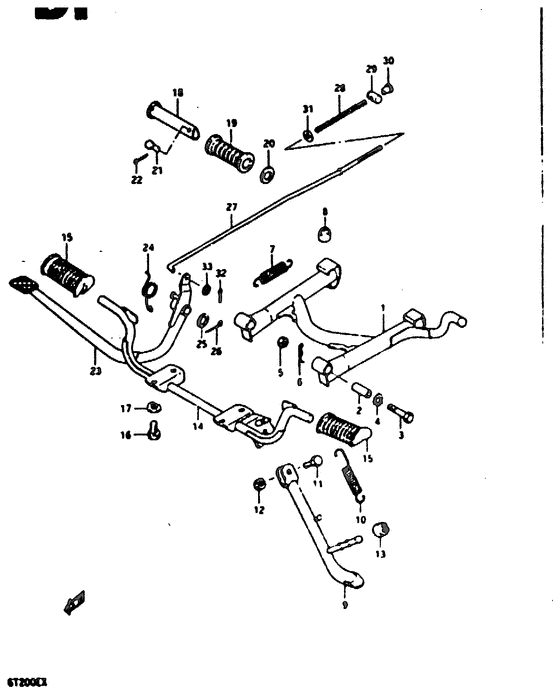

1 | | Stand, center | |
1 |
|
|
42100-10200-000
Stand, center
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | SPACER(10.5X16X30) Spacer Spacer; | |
2 |
|
|
09180-10001-000
SPACER(10.5X16X30)Spacer Spacer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt,brake peda | |
3 |
|
|
09101-10020-000
Bolt,brake peda
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба, стопорная Lock washer | |
4 |
|
|
08321-01107-000
Шайба, стопорнаяLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
4 |
|
|
08321-21108-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Гайка | |
5 |
|
|
08310-00107-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка маховика | |
5 |
|
|
08310-11108-000
Гайка маховика
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Крепёж Clip | |
6 |
|
|
09385-10005-000
КрепёжClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Dual seat pin c Clip | |
6 |
|
|
09385-10001-000
Dual seat pin cClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина | |
7 |
|
|
09443-18005-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Подушка Center stand stop Cushion; | |
8 |
|
|
09321-10001-000
ПодушкаCenter stand stop Cushion;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Stand, prop | |
9 |
|
|
42310-10300-000
Stand, prop
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина Spring n. degree 2 | |
10 |
|
|
09443-19003-000
ПружинаSpring n. degree 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT(10X27) Bolt (10x27) | |
11 |
|
|
09100-10287-000
BOLT(10X27)Bolt (10x27)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt (10x27) | |
11 |
|
|
09100-10007-000
Bolt (10x27)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Гайка | |
12 |
|
|
08310-00107-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
12 |
|
|
08310-22108-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Подушка Cushion | |
13 |
|
|
09320-07001-000
ПодушкаCushion
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Bar, front footrest | |
14 |
|
|
43510-10200-000
Bar, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Резина | |
15 |
|
|
43551-39100-000
Резина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Заглушка дренажная Bolt | |
16 |
|
|
01500-0816B-000
Заглушка дренажнаяBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
01107-08168-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Пластина замка Washer, lock | |
17 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
17 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | BAR,FOOTREST RUBBER Bar, pillion footrest Bar, pillion footrest; | |
18 |
|
|
43610-03001-000
BAR,FOOTREST RUBBERBar, pillion footrest Bar, pillion footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | RUBBER,PILLION FOOTREST Rubber; | |
19 |
|
|
43612-03001-000
RUBBER,PILLION FOOTREST Rubber;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
09160-19024-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
20 |
|
|
09160-19006-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Штифт Pin Pin; | |
21 |
|
|
09200-06010-000
ШтифтPin Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Штифт Cotter pin, rod end | |
22 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin Cotter pin; | |
22 |
|
|
04111-20208-000
20 x 20 cotterCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Педаль тормоза | |
23 |
|
|
43110-10200-000
Педаль тормоза
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Пружина Spring | |
24 |
|
|
09448-31011-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | WASHER(15.5X26X2.3) Pedal lock washer Washer; | |
25 |
|
|
09160-15002-000
WASHER(15.5X26X2.3)Pedal lock washer Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Стопор | |
26 |
|
|
04111-3030A-000
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шпонка Cotter pin Cotter pin; | |
26 |
|
|
04111-30308-000
ШпонкаCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Lod assy, rear brake | |
27 |
|
|
43300-10300-000
Lod assy, rear brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Пружина Spring Spring; | |
28 |
|
|
09440-09004-000
ПружинаSpring Spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Стопор | |
29 |
|
|
09209-13018-000
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
29 |
|
|
09209-13003-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка | |
30 |
|
|
09150-06010-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
30 |
|
|
09150-06001-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба | |
31 |
|
|
08322-01067-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
31 |
|
|
08322-21068-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Штифт Cotter pin, rod end | |
32 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin Cotter pin; | |
32 |
|
|
04111-20208-000
20 x 20 cotterCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба Washer, front hook holder | |
33 |
|
|
08322-01057-000
ШайбаWasher, front hook holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
33 |
|
|
08322-21058-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
