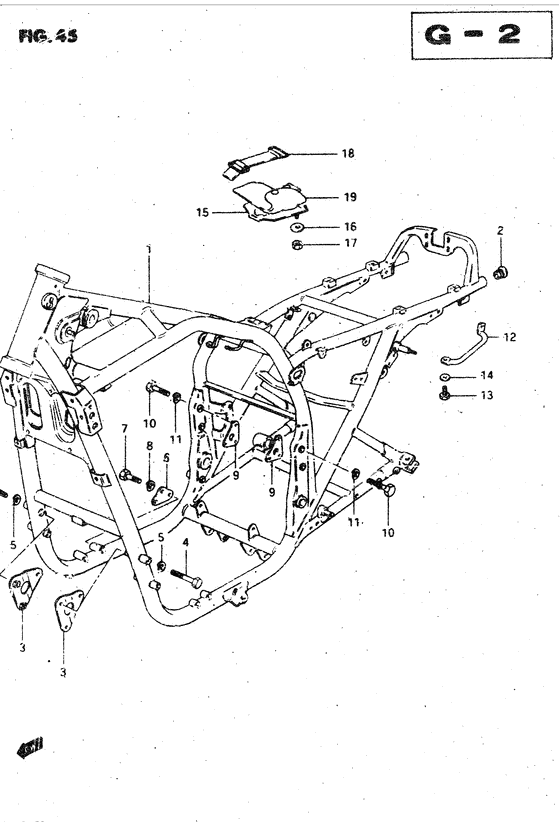

1 | | Frame (silver) Frame (silver); E22,e25,e26 | |
1 |
|
|
41100-45522-13L
Frame (silver) Frame (silver); E22,e25,e26
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame (silver) Frame (silver); E16,e18 | |
1 |
|
|
41100-45531-13L
Frame (silver) Frame (silver); E16,e18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame (silver) Frame (silver); E15,e17 | |
1 |
|
|
41100-45541-13L
Frame (silver) Frame (silver); E15,e17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame (silver) Frame (silver); | |
1 |
|
|
41100-45501-13L
Frame (silver) Frame (silver);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Крышка Cap | |
2 |
|
|
09250-22002-000
КрышкаCap
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Plate eng mount Plate, no.1 (black) | |
3 |
|
|
41910-49200-019
Plate eng mountPlate, no.1 (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина | |
3 |
|
|
41910-49200-13L
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | BOLT(8X65) | |
4 |
|
|
09104-08021-000
BOLT(8X65)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | | Пластина замка Washer, lock | |
5 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
5 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | PLATE,ENG MTG NO.2 Plate, no.2 (silver) Plate, no.2 (silver); | |
6 |
|
|
41921-49000-13L
PLATE,ENG MTG NO.2Plate, no.2 (silver) Plate, no.2 (silver);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | BOLT(8X18) | |
7 |
|
|
09104-08035-000
BOLT(8X18)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
7 |
|
|
09104-08019-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | Пластина замка Washer, lock | |
8 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
8 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | PLATE,ENG MTG NO.4 Plate, no.3 (silver) Plate, no.3 (silver); | |
9 |
|
|
41940-49000-13L
PLATE,ENG MTG NO.4Plate, no.3 (silver) Plate, no.3 (silver);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | BOLT(8X32.5) | |
10 |
|
|
09104-08030-000
BOLT(8X32.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
10 |
|
|
09104-08020-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Пластина замка Washer, lock | |
11 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
11 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | GRIP,STAND Grip, frame handle | |
12 |
|
|
41610-49301-000
GRIP,STANDGrip, frame handle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Заглушка дренажная Bolt | |
13 |
|
|
01500-0816B-000
Заглушка дренажнаяBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
01107-08168-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба Lock washer | |
14 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
14 |
|
|
08322-11088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | HOLDER,TOOL | |
15 |
|
|
41550-49201-000
HOLDER,TOOL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Holder, tool | |
15 |
|
|
41550-49200-000
Holder, tool
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
09160-06021-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка | |
17 |
|
|
08310-00067-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
17 |
|
|
08310-11068-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Хомут Tool holder band Band, tool; | |
18 |
|
|
09462-00072-000
ХомутTool holder band Band, tool;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Ключи | |
19 |
|
|
09800-21011-000
Ключи
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Комплект инструмента | |
19 |
|
|
09800-00239-000
Комплект инструмента
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
