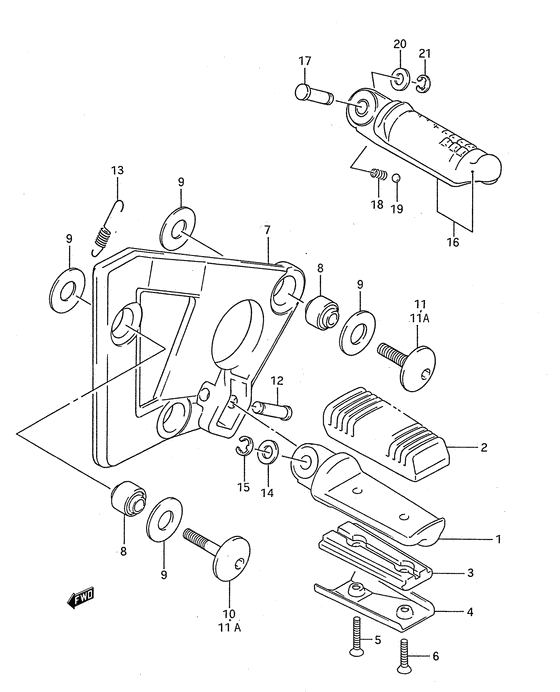

1 | | BAR,FR FOOTREST,L Footrest assy, front lh | |
1 |
|
|
43520-20C00-000
BAR,FR FOOTREST,LFootrest assy, front lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | BAR,FR FOOTREST,R Footrest assy, front rh | |
1 |
|
|
43510-20C00-000
BAR,FR FOOTREST,RFootrest assy, front rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | RUBBER,FR FOOTREST Rubber, front footrest | |
2 |
|
|
43550-48B10-000
RUBBER,FR FOOTRESTRubber, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bar,front footr Plate, footrest | |
3 |
|
|
43533-20C00-000
Bar,front footrPlate, footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | COVER,FOOTREST BAR | |
4 |
|
|
43534-20C00-000
COVER,FOOTREST BAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
02122-0520A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Screw 5x20 cros Screw, inner; Model k | |
5 |
|
|
02122-05208-000
Screw 5x20 cros Screw, inner; Model k
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
02122-05253-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Screw, outer Model k | |
6 |
|
|
02122-05258-000
Screw, outer Model k
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | HOLDER,FR FOOTREST Holder, front footrest lh | |
7 |
|
|
43527-20C01-000
HOLDER,FR FOOTRESTHolder, front footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Holder, front footrest lh Model k/l/m/n/p | |
7 |
|
|
43527-20C00-000
Holder, front footrest lh Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Holder,front fo Holder, front footrest rh Model r/s/t | |
7 |
|
|
43517-20C01-000
Holder,front foHolder, front footrest rh Model r/s/t
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Holder, front footrest rh Model k/l/m/n/p | |
7 |
|
|
43517-20C00-000
Holder, front footrest rh Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | BUSH(12X20X16) Bush, holder; | |
8 |
|
|
09319-08036-000
BUSH(12X20X16) Bush, holder;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
09161-12009-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба держателя | |
9 |
|
|
09161-12007-000
Шайба держателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
10 | | BOLT(8X30) Bolt, muffler support front | |
10 |
|
|
09106-08147-000
BOLT(8X30)Bolt, muffler support front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,l:30 Model k/l/m/n/p/r | |
10 |
|
|
09106-08080-000
Bolt,l:30 Model k/l/m/n/p/r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11A | | BOLT(8X30) Bolt, muffler support front | |
11A |
|
|
09106-08147-000
BOLT(8X30)Bolt, muffler support front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,l:30 Model s/t | |
11A |
|
|
09106-08080-000
Bolt,l:30 Model s/t
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT(8X25) Bolt, bracket Model k/l/m/n/p/r | |
11 |
|
|
09106-08089-000
BOLT(8X25)Bolt, bracket Model k/l/m/n/p/r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | PIN(8X33.2) | |
12 |
|
|
09208-08010-000
PIN(8X33.2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт Model k/l/m/n/p/r | |
12 |
|
|
09208-08012-000
Штифт Model k/l/m/n/p/r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина | |
13 |
|
|
09443-10037-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
08322-0108B-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | *08322-11083 Washer Washer; | |
14 |
|
|
08322-01083-000
*08322-11083Washer Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | E RING Circlip | |
15 |
|
|
08332-1106B-000
E RINGCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | E ring E ring; | |
15 |
|
|
08332-11063-000
E ring E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | BAR,PILLION FOOTREST,L Bar, pillion footrest lh | |
16 |
|
|
43710-20C01-000
BAR,PILLION FOOTREST,LBar, pillion footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bar, pillion footrest lh | |
16 |
|
|
43710-20C00-000
Bar, pillion footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | BAR,PILLION FOOTREST,R Bar, pillion footrest rh | |
16 |
|
|
43610-20C01-000
BAR,PILLION FOOTREST,RBar, pillion footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bar, pillion footrest rh | |
16 |
|
|
43610-20C00-000
Bar, pillion footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Штифт | |
17 |
|
|
09208-08011-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Пружина | |
18 |
|
|
09440-05005-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шарик-защёлка №1 | |
19 |
|
|
06111-07004-000
Шарик-защёлка №1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | *08322-11083 Washer Washer; Model r/s | |
20 |
|
|
08322-01083-000
*08322-11083Washer Washer; Model r/s
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
08322-0108B-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Model k/l/m/n/p | |
20 |
|
|
08322-11084-000
Шайба Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | E ring E ring; Model r/s/t | |
21 |
|
|
08332-11063-000
E ring E ring; Model r/s/t
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | E RING Circlip | |
21 |
|
|
08332-1106B-000
E RINGCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо Model k/l/m/n/p | |
21 |
|
|
08332-11066-000
Пружинное стопорное кольцо Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
