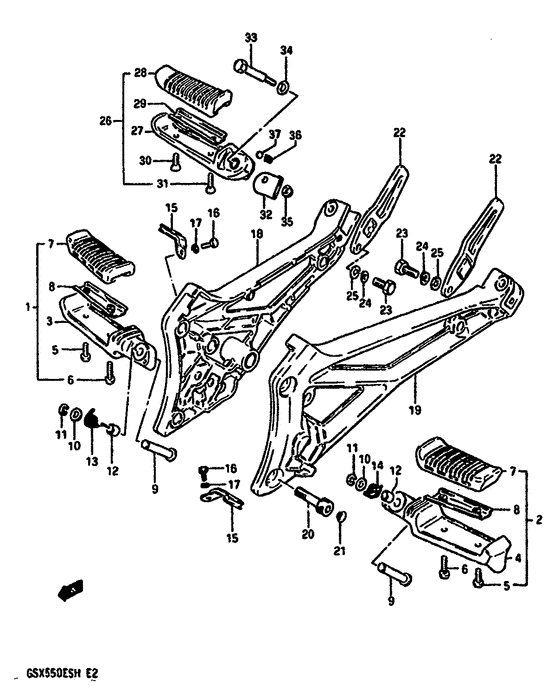

1 | | RUBBER,FR FOOTREST Rubber, front footrest | |
1 |
|
|
43550-48B10-000
RUBBER,FR FOOTRESTRubber, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | BAR,FR FOOTREST,R Bar, front footrest rh | |
1 |
|
|
43510-48B51-000
BAR,FR FOOTREST,RBar, front footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Болт | |
1 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Болт Screw, vacuum sw valve | |
1 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest assy, front rh | |
1 |
|
|
43501-43400-000
Footrest assy, front rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | RUBBER,FR FOOTREST Rubber, front footrest | |
2 |
|
|
43550-48B10-000
RUBBER,FR FOOTRESTRubber, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Болт | |
2 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Болт Screw, vacuum sw valve | |
2 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest assy, front lh | |
2 |
|
|
43502-43400-000
Footrest assy, front lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | RUBBER,FR FOOTREST Rubber, front footrest | |
3 |
|
|
43550-48B10-000
RUBBER,FR FOOTRESTRubber, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | BAR,FR FOOTREST,R Bar, front footrest rh | |
3 |
|
|
43510-48B51-000
BAR,FR FOOTREST,RBar, front footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт Screw, vacuum sw valve | |
3 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bar, front footrest rh | |
3 |
|
|
43510-43400-000
Bar, front footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | RUBBER,FR FOOTREST Rubber, front footrest | |
4 |
|
|
43550-48B10-000
RUBBER,FR FOOTRESTRubber, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Болт Screw, vacuum sw valve | |
4 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bar, front footrest lh | |
4 |
|
|
43520-43400-000
Bar, front footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Болт Screw, vacuum sw valve | |
5 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
5 |
|
|
02112-05128-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
6 |
|
|
02112-05168-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | RUBBER,FOOTREST Rubber, footrest | |
7 |
|
|
43550-31300-000
RUBBER,FOOTRESTRubber, footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Rubber, front footrest | |
7 |
|
|
43551-31300-000
Rubber, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | PLATE,FR FOOTREST RUBBER Plate, front footrest rubber Plate,front footrest rubber; | |
8 |
|
|
43580-33301-000
PLATE,FR FOOTREST RUBBERPlate, front footrest rubber Plate,front footrest rubber;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Штифт | |
9 |
|
|
09208-08005-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | SHIM(8.8X14X1) Washer, gear shaft | |
10 |
|
|
09181-08139-000
SHIM(8.8X14X1)Washer, gear shaft
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Washer, inner | |
10 |
|
|
08211-08141-000
Washer, inner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | E RING Circlip | |
11 |
|
|
08332-1106B-000
E RINGCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | E ring | |
11 |
|
|
08332-11068-000
E ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Spacer fr footr | |
12 |
|
|
09306-08013-000
Spacer fr footr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина Spring, rh Spring,rh; | |
13 |
|
|
09448-14030-000
ПружинаSpring, rh Spring,rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина Spring, lh Spring,lh; | |
14 |
|
|
09448-14031-000
ПружинаSpring, lh Spring,lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | CUSHION,FR FOOTREST Cushion, front footrest | |
15 |
|
|
43570-43400-000
CUSHION,FR FOOTRESTCushion, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
01500-0510B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
01107-05108-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Пластина замка | |
17 |
|
|
08321-0105A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Washer lock Lock washer | |
17 |
|
|
08321-21057-000
Washer lockLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Bracket muffler Bracket, muffler rh Bracket,muffler rh; | |
18 |
|
|
43810-43403-000
Bracket mufflerBracket, muffler rh Bracket,muffler rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Bracket, muffler lh | |
19 |
|
|
43820-43403-000
Bracket, muffler lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт Bolt,no.1 | |
20 |
|
|
09106-10017-000
БолтBolt,no.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
21 | | Крышка | |
21 |
|
|
43575-34500-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
22 | | Guide rr foot Foot guard, rear Foot guard,rear; | |
22 |
|
|
43671-31300-000
Guide rr footFoot guard, rear Foot guard,rear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Заглушка дренажная Bolt | |
23 |
|
|
01500-0816B-000
Заглушка дренажнаяBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
23 |
|
|
01107-08167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Пластина замка Washer, lock | |
24 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
24 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба Lock washer | |
25 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
25 |
|
|
08322-11088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Footrest assy r Footrest assy, pillion lh Footrest assy,pillion lh; | |
26 |
|
|
43700-31300-000
Footrest assy rFootrest assy, pillion lh Footrest assy,pillion lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | FOOTREST ASSY,PILLION,R Footrest assy, pillion rh Footrest assy,pillion rh; | |
26 |
|
|
43600-31300-000
FOOTREST ASSY,PILLION,RFootrest assy, pillion rh Footrest assy,pillion rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Bar rr footrest Bar, pillion footrest lh Bar,pillion footrest lh; | |
27 |
|
|
43710-45501-000
Bar rr footrestBar, pillion footrest lh Bar,pillion footrest lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Bar rr footrest Bar, pillion footrest rh Bar,pillion footrest rh; | |
27 |
|
|
43610-45501-000
Bar rr footrestBar, pillion footrest rh Bar,pillion footrest rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Резина Rubber,pillion footrest; | |
28 |
|
|
43612-31300-000
Резина Rubber,pillion footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | PLATE,RUBBER STOPPER Plate, stop Plate,rubber stop; | |
29 |
|
|
43632-45501-000
PLATE,RUBBER STOPPERPlate, stop Plate,rubber stop;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
02122-05127-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
30 |
|
|
02132-05127-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
02122-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
31 |
|
|
02132-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Plate spring st Plate, spring stop lh Plate,spring stop lh; | |
32 |
|
|
43735-43400-000
Plate spring stPlate, spring stop lh Plate,spring stop lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | PLATE,SPRING STOP,R Plate, spring stop rh Plate,spring stop rh; | |
32 |
|
|
43635-43400-000
PLATE,SPRING STOP,RPlate, spring stop rh Plate,spring stop rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Bolt,pillion fo | |
33 |
|
|
09111-06035-000
Bolt,pillion fo
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Шайба Lock washer | |
34 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
34 |
|
|
08322-11088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Гайка Nut, center | |
35 |
|
|
08319-31067-000
ГайкаNut, center
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Пружина | |
36 |
|
|
09440-05028-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Шарик стальной Steel ball lower Steel ball; | |
37 |
|
|
06111-08003-000
Шарик стальнойSteel ball lower Steel ball;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
