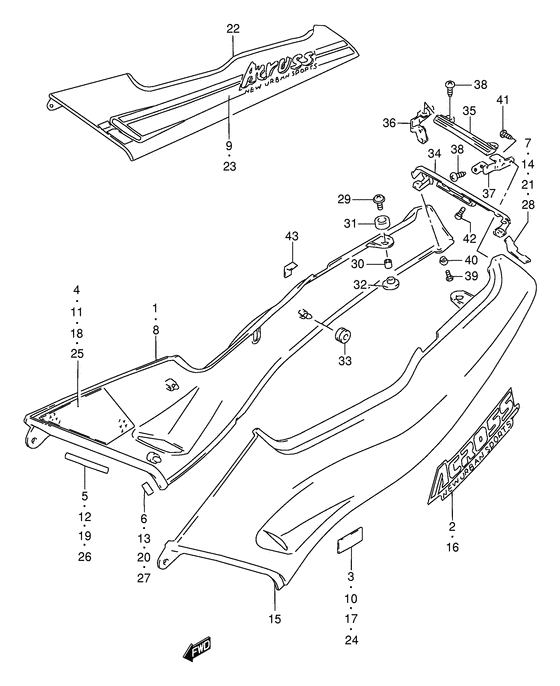

1 | | EMBLEM,FRAME COVER | |
1 |
|
|
68131-24D10-0VJ
EMBLEM,FRAME COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | COVER,FRAME,R(RED) | |
1 |
|
|
47110-24X00-19A
COVER,FRAME,R(RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, frame rh (red) Cover, frame rh (red); | |
1 |
|
|
47110-24D00-19A
Cover, frame rh (red) Cover, frame rh (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | EMBLEM,FRAME COVER Emblem, frame cover (red); | |
2 |
|
|
68131-24D10-0VJ
EMBLEM,FRAME COVER Emblem, frame cover (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Валик | |
3 |
|
|
44885-38A00-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | SHIELD,FRAME COVER HEAT,R | |
4 |
|
|
47117-24D00-000
SHIELD,FRAME COVER HEAT,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | PROTECTOR,FRAME COVER NO.1 | |
5 |
|
|
47161-24D00-000
PROTECTOR,FRAME COVER NO.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | PROTECTOR,FRAME COVER NO.2 Protector, rh Protector, no.2; | |
6 |
|
|
94461-08C00-000
PROTECTOR,FRAME COVER NO.2Protector, rh Protector, no.2;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | SEAL,FRAME COVER RR | |
7 |
|
|
47162-24D00-000
SEAL,FRAME COVER RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Cover, frame rh (white) Cover, frame rh (white); | |
8 |
|
|
47110-24D20-0JW
Cover, frame rh (white) Cover, frame rh (white);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Tape set, cover rh (blue) Tape set, cover rh (blue); | |
9 |
|
|
68130-24D00-0VV
Tape set, cover rh (blue) Tape set, cover rh (blue);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Валик | |
10 |
|
|
44885-38A00-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | SHIELD,FRAME COVER HEAT,R | |
11 |
|
|
47117-24D00-000
SHIELD,FRAME COVER HEAT,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | PROTECTOR,FRAME COVER NO.1 | |
12 |
|
|
47161-24D00-000
PROTECTOR,FRAME COVER NO.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | PROTECTOR,FRAME COVER NO.2 Protector, rh Protector, no.2; | |
13 |
|
|
94461-08C00-000
PROTECTOR,FRAME COVER NO.2Protector, rh Protector, no.2;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | SEAL,FRAME COVER RR | |
14 |
|
|
47162-24D00-000
SEAL,FRAME COVER RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | EMBLEM,FRAME COVER | |
15 |
|
|
68131-24D10-0VJ
EMBLEM,FRAME COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | COVER,FRAME,L(RED) | |
15 |
|
|
47210-24X00-19A
COVER,FRAME,L(RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, frame lh (red) Cover, frame lh (red); | |
15 |
|
|
47210-24D00-19A
Cover, frame lh (red) Cover, frame lh (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | EMBLEM,FRAME COVER Emblem, frame cover (red); | |
16 |
|
|
68131-24D10-0VJ
EMBLEM,FRAME COVER Emblem, frame cover (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Валик | |
17 |
|
|
44885-38A00-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | SHIELD,FRAME COVER HEAT,L | |
18 |
|
|
47217-24D00-000
SHIELD,FRAME COVER HEAT,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | PROTECTOR,FRAME COVER NO.1 | |
19 |
|
|
47161-24D00-000
PROTECTOR,FRAME COVER NO.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | PROTECTOR,FRAME COVER NO.2 Protector, rh Protector, no.2; | |
20 |
|
|
94461-08C00-000
PROTECTOR,FRAME COVER NO.2Protector, rh Protector, no.2;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | SEAL,FRAME COVER RR | |
21 |
|
|
47162-24D00-000
SEAL,FRAME COVER RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Cover, frame lh (white) Cover, frame lh (white); | |
22 |
|
|
47210-24D20-0JW
Cover, frame lh (white) Cover, frame lh (white);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Tape set, fcover lh (blue) Tape set, fcover lh (blue); | |
23 |
|
|
68140-24D00-0VV
Tape set, fcover lh (blue) Tape set, fcover lh (blue);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Валик | |
24 |
|
|
44885-38A00-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | SHIELD,FRAME COVER HEAT,L | |
25 |
|
|
47217-24D00-000
SHIELD,FRAME COVER HEAT,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | PROTECTOR,FRAME COVER NO.1 | |
26 |
|
|
47161-24D00-000
PROTECTOR,FRAME COVER NO.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | PROTECTOR,FRAME COVER NO.2 Protector, rh Protector, no.2; | |
27 |
|
|
94461-08C00-000
PROTECTOR,FRAME COVER NO.2Protector, rh Protector, no.2;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | SEAL,FRAME COVER RR | |
28 |
|
|
47162-24D00-000
SEAL,FRAME COVER RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт Screw (6x20) Screw; | |
29 |
|
|
09136-06105-000
БолтScrew (6x20) Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Кольцо/шайба | |
30 |
|
|
09180-06286-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо/шайба | |
30 |
|
|
09180-06167-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | CUSHION,TAIL COVER UPR Cushion, upper Cushion, upper; | |
31 |
|
|
45149-04A00-000
CUSHION,TAIL COVER UPRCushion, upper Cushion, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | CUSHION,FRAME COVER LWR Cushion, lower Cushion, lower; | |
32 |
|
|
45326-17C00-000
CUSHION,FRAME COVER LWRCushion, lower Cushion, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Валик Cushion, lh | |
33 |
|
|
09320-08018-000
ВаликCushion, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Cover, frame end (red) Cover, frame end (red); | |
34 |
|
|
47320-24D00-19A
Cover, frame end (red) Cover, frame end (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Cover, frame end (white) Cover, frame end (white); | |
34 |
|
|
47320-24D00-0JW
Cover, frame end (white) Cover, frame end (white);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | BRACKET,FRAME COVER RR | |
35 |
|
|
47360-24D00-000
BRACKET,FRAME COVER RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | BRACKET,FRAME COVER RR,R | |
36 |
|
|
47366-24D00-000
BRACKET,FRAME COVER RR,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | BRACKET,FRAME COVER RR,L | |
37 |
|
|
47367-24D00-000
BRACKET,FRAME COVER RR,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Винт Screw, cap | |
38 |
|
|
02142-0508A-000
ВинтScrew, cap
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
38 |
|
|
02142-05084-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
39 | | Болт Screw, lower | |
39 |
|
|
02142-0512A-000
БолтScrew, lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
39 |
|
|
02142-05124-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Шайба | |
40 |
|
|
09161-05017-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Винт | |
41 |
|
|
03541-0512A-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | Винт | |
41 |
|
|
03541-0512B-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт 5 X 12 | |
41 |
|
|
03541-05125-000
Винт 5 X 12
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
42 | | Болт | |
42 |
|
|
07130-0508B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
42 |
|
|
07110-05085-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Protector, rear (red) Protector, rear (red); | |
43 |
|
|
47163-24D00-19A
Protector, rear (red) Protector, rear (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Protector, rear (white) Protector, rear (white); | |
43 |
|
|
47163-24D00-0JW
Protector, rear (white) Protector, rear (white);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
