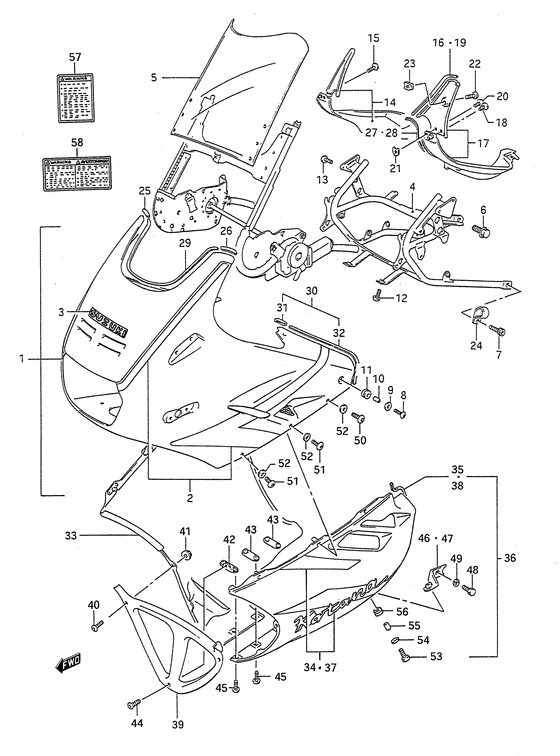

1 | | Body assy,cowli Body assy, cowling (red) Body assy, cowling (red); | |
1 |
|
|
94400-48C71-19A
Body assy,cowliBody assy, cowling (red) Body assy, cowling (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tape set,cowlin Type set, lh | |
2 |
|
|
68280-48B20-0WT
Tape set,cowlinType set, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tape set,cowlin Tape set, rh | |
2 |
|
|
68270-48B40-0WT
Tape set,cowlinTape set, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Эмблема Emblem (silver) | |
3 |
|
|
68166-31300-13L
ЭмблемаEmblem (silver)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | BRACE,COWLING | |
4 |
|
|
94510-48B21-000
BRACE,COWLING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Соединение | |
4 |
|
|
94510-48B11-000
Соединение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Отсутствующе | |
5 |
|
|
94611-48B40-000
Отсутствующе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | BOLT(10X12) Bolt (10x12) Bolt, brace front; | |
6 |
|
|
09103-10195-000
BOLT(10X12)Bolt (10x12) Bolt, brace front;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
07130-0816A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
7 |
|
|
07110-08165-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | SCREW(6X20) Screw, rear Screw, body rear; | |
8 |
|
|
09139-06028-000
SCREW(6X20)Screw, rear Screw, body rear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | WASHER(6.5X18X1) Washer; | |
9 |
|
|
09160-06056-000
WASHER(6.5X18X1) Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Кольцо/шайба Spacer (6.5x9x8.5) | |
10 |
|
|
09180-06262-000
Кольцо/шайбаSpacer (6.5x9x8.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо/шайба | |
10 |
|
|
09180-06152-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Подушка Cushion, holder | |
11 |
|
|
09320-09016-000
ПодушкаCushion, holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Винт (6X16) Screw (6x16) Screw, lower; | |
12 |
|
|
09139-06030-000
Винт (6X16)Screw (6x16) Screw, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Винт 6X12 Screw, set; | |
13 |
|
|
02142-06127-000
Винт 6X12 Screw, set;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | PANEL ASSY,R Panel assy, rh (black) Panel assy, rh (black); | |
14 |
|
|
94700-48B10-291
PANEL ASSY,RPanel assy, rh (black) Panel assy, rh (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Винт Screw, cap | |
15 |
|
|
02142-0508A-000
ВинтScrew, cap
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
15 |
|
|
02142-05084-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | MOLDING Molding, breather tube | |
16 |
|
|
94635-19C00-000
MOLDINGMolding, breather tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик | |
16 |
|
|
94419-48B10-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | PANEL ASSY,L Panel assy, lh (black) Panel assy, lh (black); | |
17 |
|
|
94800-48B10-291
PANEL ASSY,LPanel assy, lh (black) Panel assy, lh (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Винт Screw, cap | |
18 |
|
|
02142-0508A-000
ВинтScrew, cap
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
18 |
|
|
02142-05084-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | MOLDING Molding, breather tube | |
19 |
|
|
94635-19C00-000
MOLDINGMolding, breather tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик | |
19 |
|
|
94419-48B10-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт Screw, lower | |
20 |
|
|
02142-0512A-000
БолтScrew, lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
20 |
|
|
02142-05124-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
09148-05020-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
03241-0512A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
22 |
|
|
03241-05125-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Гайка | |
23 |
|
|
09148-05020-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Зажим | |
24 |
|
|
09403-18406-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | CAP,PANEL & COWLING,R Cap, rh | |
25 |
|
|
94426-48B10-000
CAP,PANEL & COWLING,RCap, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | CAP,PANEL & COWLING,L Cap, lh | |
26 |
|
|
94427-48B10-000
CAP,PANEL & COWLING,LCap, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | MOLDING,COWLING PANEL,R Molding, panel rh | |
27 |
|
|
94591-48B10-000
MOLDING,COWLING PANEL,RMolding, panel rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Molding,cowling Moldimg. panel lh | |
28 |
|
|
94592-48B10-000
Molding,cowlingMoldimg. panel lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | MOLDING Molding, breather tube | |
29 |
|
|
94635-19C00-000
MOLDINGMolding, breather tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Molding, front | |
29 |
|
|
94419-48B00-000
Molding, front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | MOLDING,COWLING BODY SIDE Molding, side | |
30 |
|
|
94439-48B00-000
MOLDING,COWLING BODY SIDEMolding, side
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Cover,molding e | |
31 |
|
|
94651-48B00-000
Cover,molding e
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | MOLDING,COWLING BODY SIDE Molding (l:325) Molding (l:325) refer to fig.56d(j-11) for mod; | |
32 |
|
|
94479-48B00-000
MOLDING,COWLING BODY SIDEMolding (l:325) Molding (l:325) refer to fig.56d(j-11) for mod;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | COVER,COWLING LWR,R | |
33 |
|
|
94470-48B00-000
COVER,COWLING LWR,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover assy, lower rh (red) | |
33 |
|
|
97600-49C20-19A
Cover assy, lower rh (red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Tape set,cowlin Tape set,rh | |
34 |
|
|
68680-48B00-0WT
Tape set,cowlinTape set,rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | MOLDING,COWLING BODY SIDE Molding (l:325) | |
35 |
|
|
94479-48B00-000
MOLDING,COWLING BODY SIDEMolding (l:325)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик | |
35 |
|
|
94479-48B10-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Cover assy, lower lh (red) | |
36 |
|
|
97700-49C20-19A
Cover assy, lower lh (red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Tape set,cowlin Tape set, lh | |
37 |
|
|
68690-48B00-0WT
Tape set,cowlinTape set, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | MOLDING,COWLING BODY SIDE Molding (l:325) | |
38 |
|
|
94479-48B00-000
MOLDING,COWLING BODY SIDEMolding (l:325)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик | |
38 |
|
|
94479-48B10-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | COVER,COWLING LWR FR | |
39 |
|
|
94475-48B02-000
COVER,COWLING LWR FR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, lower front (black) | |
39 |
|
|
94475-48B01-000
Cover, lower front (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | SCREW(5X14) Screw, side lower (5x14) Screw; | |
40 |
|
|
09139-05025-000
SCREW(5X14)Screw, side lower (5x14) Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Гайка | |
41 |
|
|
08316-2005A-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
41 |
|
|
08316-26055-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | BRACE,COWLING LWR COVER Brace,lower | |
42 |
|
|
94490-06B00-000
BRACE,COWLING LWR COVERBrace,lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | BRACE,COWLING LWR COVER RR Brace,lower,rear Brace, lower rear; | |
43 |
|
|
94493-06B00-000
BRACE,COWLING LWR COVER RRBrace,lower,rear Brace, lower rear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | SCREW(6X12) Screw, front; | |
44 |
|
|
09139-06027-000
SCREW(6X12) Screw, front;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | SCREW(6X16) Screw,rh & lh Screw, r & l; | |
45 |
|
|
09139-06039-000
SCREW(6X16)Screw,rh & lh Screw, r & l;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
46 | | BRACE,COWLING LWR,R Brace, lower rh | |
46 |
|
|
94580-48B11-000
BRACE,COWLING LWR,RBrace, lower rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | BRACE,COWLING LWR,L Brace, lower lh | |
47 |
|
|
94590-48B11-000
BRACE,COWLING LWR,LBrace, lower lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Болт | |
48 |
|
|
01500-08127-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт 8 Х 12 | |
48 |
|
|
01107-08127-000
Болт 8 Х 12
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Пластина замка Washer, lock | |
49 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
49 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | SCREW(6X20) Screw, rear Screw, upper rear; | |
50 |
|
|
09139-06028-000
SCREW(6X20)Screw, rear Screw, upper rear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
51 | | Винт (6X16) Screw (6x16) Screw; | |
51 |
|
|
09139-06030-000
Винт (6X16)Screw (6x16) Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
52 | | Шайба | |
52 |
|
|
09161-07006-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
52 |
|
|
09161-07005-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
53 | | SCREW(6X20) Screw, rear Screw; | |
53 |
|
|
09139-06028-000
SCREW(6X20)Screw, rear Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | WASHER(6.5X18X1) Washer; | |
54 |
|
|
09160-06056-000
WASHER(6.5X18X1) Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | SPACER(6.4X9.2X12) Spacer (6.4x9.2x12) | |
55 |
|
|
09180-06121-000
SPACER(6.4X9.2X12)Spacer (6.4x9.2x12)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | Подушка Cushion, holder | |
56 |
|
|
09320-09016-000
ПодушкаCushion, holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
57 | | LABEL,WARNING SCREEN | |
57 |
|
|
68922-14F30-000
LABEL,WARNING SCREEN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Label, screen (franch) Label, screen (french) | |
57 |
|
|
68612-48B10-000
Label, screen (franch)Label, screen (french)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | LABEL,WARNING SCREEN | |
57 |
|
|
68922-14F00-000
LABEL,WARNING SCREEN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Label, screen (english) | |
57 |
|
|
68612-48B00-000
Label, screen (english)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Ярлык предупркждающий | |
58 |
|
|
68319-33E11-000
Ярлык предупркждающий
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ярлык предупркждающий | |
58 |
|
|
68319-40C10-000
Ярлык предупркждающий
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
