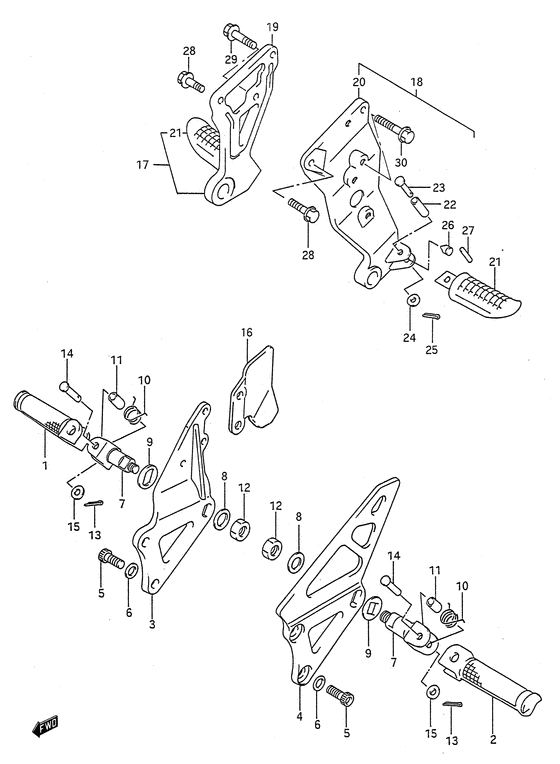

1 | | BAR,FOOTREST,R Bar,front footrest rh | |
1 |
|
|
43511-17C02-000
BAR,FOOTREST,RBar,front footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | BAR,FOOTREST,L Bar,front footrest lh | |
2 |
|
|
43521-17C02-000
BAR,FOOTREST,LBar,front footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | BRACKET,FOOTREST,R Bracket, footrest rh | |
3 |
|
|
43511-17D01-000
BRACKET,FOOTREST,RBracket, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | BRACKET,FOOTREST,L Bracket, footrest lh | |
4 |
|
|
43522-17D01-000
BRACKET,FOOTREST,LBracket, footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | BOLT(10X20) | |
5 |
|
|
09106-10050-000
BOLT(10X20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | BOLT(10X20) | |
5 |
|
|
09106-10072-000
BOLT(10X20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, lh | |
5 |
|
|
43529-17D10-000
Bolt, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | BOLT(10X27) | |
5 |
|
|
09139-10004-000
BOLT(10X27)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,footrest b Bolt, rh Bolt, rh; | |
5 |
|
|
43529-17D00-000
Bolt,footrest bBolt, rh Bolt, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба Washer; | |
6 |
|
|
09164-10010-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | BOSS,FOOTREST Boss,front footrest | |
7 |
|
|
43530-17C01-000
BOSS,FOOTRESTBoss,front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | PLATE,FOOTREST INNER Plate, front footrest; | |
8 |
|
|
43213-17C01-000
PLATE,FOOTREST INNER Plate, front footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | WASHER,FR FOOTREST Washer,front footrest Washer, front footrest; | |
9 |
|
|
43214-17C01-000
WASHER,FR FOOTRESTWasher,front footrest Washer, front footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина | |
10 |
|
|
09448-18022-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина | |
10 |
|
|
09448-19020-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка Spacer, front footrest; | |
11 |
|
|
09180-08149-000
Прокладка Spacer, front footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Гайка | |
12 |
|
|
09140-12039-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
12 |
|
|
08310-22127-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Стопор | |
13 |
|
|
04111-2515A-000
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pin 25x15 Cotter pin | |
13 |
|
|
04111-25158-000
Pin 25x15Cotter pin
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Штифт | |
14 |
|
|
09200-08057-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба Lock washer | |
15 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
15 |
|
|
08322-11088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | New Genuine Part | |
16 |
|
|
43586-40C02-000
New Genuine Part
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Guard, front footrest rh | |
16 |
|
|
43586-40C01-000
Guard, front footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | FOOTREST ASSY,PILLION,R Footrest assy, pillion rh | |
17 |
|
|
43600-18D00-000
FOOTREST ASSY,PILLION,RFootrest assy, pillion rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Footrest assy,p Footrest assy, pillion lh | |
18 |
|
|
43700-18D00-000
Footrest assy,pFootrest assy, pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | FOOTREST ASSY,PILLION,R Footrest assy, pillion rh | |
19 |
|
|
43600-18D00-000
FOOTREST ASSY,PILLION,RFootrest assy, pillion rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bracket, pillion footrest rh | |
19 |
|
|
43810-18D00-000
Bracket, pillion footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Footrest assy,p Footrest assy, pillion lh | |
20 |
|
|
43700-18D00-000
Footrest assy,pFootrest assy, pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bracket, pillion footrest lh | |
20 |
|
|
43821-18D00-000
Bracket, pillion footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | BAR,PILLION FOOTREST L Bar, pillion lh | |
21 |
|
|
43621-32C00-000
BAR,PILLION FOOTREST LBar, pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | BAR,PILLION FOOTREST R Bar, pillion rh Bar, rh; | |
21 |
|
|
43611-32C00-000
BAR,PILLION FOOTREST RBar, pillion rh Bar, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Прокладка | |
22 |
|
|
09180-08149-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Штифт | |
23 |
|
|
09200-08064-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт Pin | |
23 |
|
|
09200-08035-000
ШтифтPin
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба Lock washer | |
24 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
24 |
|
|
08322-11088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Штифт Cotter pin, rod end | |
25 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin Cotter pin; | |
25 |
|
|
04111-20208-000
20 x 20 cotterCotter pin Cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Валик держателя Cushion, holder; | |
26 |
|
|
43691-17C00-000
Валик держателя Cushion, holder;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | ROLLER,FOOTREST HOLDER Roller, footrest holder | |
27 |
|
|
43612-17D00-000
ROLLER,FOOTREST HOLDERRoller, footrest holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
01550-0825A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
01550-0825B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт нижней опоры | |
28 |
|
|
01517-08254-000
Болт нижней опоры
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Болт Bolt, mount oil seal cover | |
29 |
|
|
01550-0830A-000
БолтBolt, mount oil seal cover
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
01550-0830B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт 8X30 | |
29 |
|
|
01517-08304-000
Болт 8X30
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
01550-0840B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
30 |
|
|
01517-08405-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
