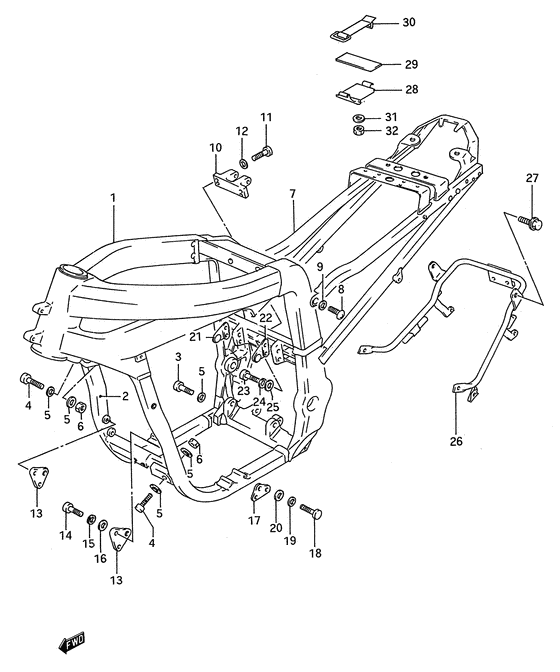

1 | | Frame set Model p | |
1 |
|
|
41101-17860-000
Frame set Model p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Кольцо/шайба | |
1 |
|
|
11611-19B13-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Bolt,eng mtg,rr Bolt (12x165) | |
1 |
|
|
09100-12043-000
Bolt,eng mtg,rrBolt (12x165)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Frame set Model n | |
1 |
|
|
41101-17840-000
Frame set Model n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, frame down rh Model n | |
2 |
|
|
41140-17E00-000
Tube, frame down rh Model n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт Bolt, rh Bolt, rh; | |
3 |
|
|
01550-10307-000
БолтBolt, rh Bolt, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | BOLT(10X45) Bolt, case outside (10x45) | |
4 |
|
|
09103-10284-000
BOLT(10X45)Bolt, case outside (10x45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба Washer | |
5 |
|
|
09160-10123-000
ШайбаWasher
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
5 |
|
|
09160-10013-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка | |
6 |
|
|
09159-10027-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
7 | | Plate comp,rese Plate, reservoir tank | |
7 |
|
|
69750-46E00-000
Plate comp,resePlate, reservoir tank
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | RAIL,SEAT | |
7 |
|
|
41200-17E01-000
RAIL,SEAT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Rail, seat To 41200-17e01, w/69750-46e00 | |
7 |
|
|
41200-17E00-000
Rail, seat To 41200-17e01, w/69750-46e00
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | BOLT(10X27) | |
8 |
|
|
09139-10004-000
BOLT(10X27)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,footrest b Bolt, rh | |
8 |
|
|
43529-17D00-000
Bolt,footrest bBolt, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба Washer; | |
9 |
|
|
09164-10010-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | BRACKET,R.C.U. Bracket, rear cushion unit | |
10 |
|
|
41762-17E00-000
BRACKET,R.C.U.Bracket, rear cushion unit
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT(8X28) Bolt, no.1; | |
11 |
|
|
09106-08056-000
BOLT(8X28) Bolt, no.1;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба Washer; | |
12 |
|
|
09164-08015-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Plate,engine mo Plate, engine mount no.1 | |
13 |
|
|
41911-17E00-000
Plate,engine moPlate, engine mount no.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Болт Bolt, rh (8x25) | |
14 |
|
|
07130-08257-000
БолтBolt, rh (8x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
15 | | Пластина замка Washer, lock | |
15 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
09160-08054-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Washer (8.2x20x1.6); | |
16 |
|
|
09160-08010-000
Шайба Washer (8.2x20x1.6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | PLATE,ENG MTG NO.2,R Plate, mount no.2 rh | |
17 |
|
|
41931-17E00-000
PLATE,ENG MTG NO.2,RPlate, mount no.2 rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Plate,engine mo Plate, mount no.2 lh | |
17 |
|
|
41921-17E00-000
Plate,engine moPlate, mount no.2 lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт Bolt, rh (8x25) | |
18 |
|
|
07130-08257-000
БолтBolt, rh (8x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | Пластина замка Washer, lock | |
19 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
09160-08054-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Washer (8.2x20x1.6); | |
20 |
|
|
09160-08010-000
Шайба Washer (8.2x20x1.6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Plate,engine mt Plate, engine mount no.3 rh | |
21 |
|
|
41940-17E00-000
Plate,engine mtPlate, engine mount no.3 rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | PLATE,ENG MTG NO.3,L Plate, engine mount no.3 lh | |
22 |
|
|
41950-17E00-000
PLATE,ENG MTG NO.3,LPlate, engine mount no.3 lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(8X22) Bolt, front | |
23 |
|
|
09106-08005-000
BOLT(8X22)Bolt, front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Пластина замка Washer, lock | |
24 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
24 |
|
|
08321-31087-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба | |
25 |
|
|
09160-08054-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Washer; | |
25 |
|
|
09160-08010-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Grip, rear | |
26 |
|
|
43980-17E11-000
Grip, rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
01550-08207-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | HOLDER,TOOL | |
28 |
|
|
41550-49201-000
HOLDER,TOOL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Holder, tool | |
28 |
|
|
41550-49200-000
Holder, tool
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | COVER,HARNESS Tape, trunk box lamp Cushion; | |
29 |
|
|
36920-02200-000
COVER,HARNESSTape, trunk box lamp Cushion;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Лента Band, tool; | |
30 |
|
|
09462-00093-000
Лента Band, tool;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба 6.5X18X1 | |
31 |
|
|
09160-06084-000
Шайба 6.5X18X1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
31 |
|
|
09160-06006-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка | |
32 |
|
|
08319-2106A-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
32 |
|
|
08319-21066-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
