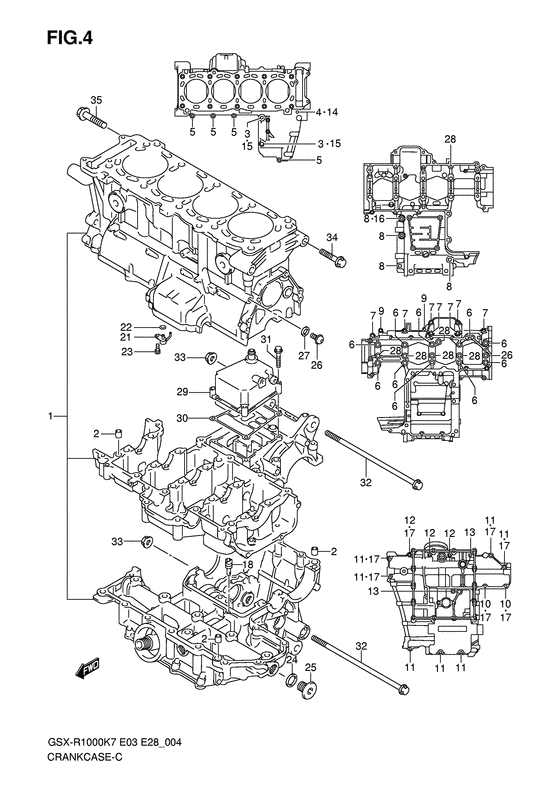

1 | | Картер | |
1 |
|
|
11300-21860-000
Картер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PIN,CRANKCASE | |
2 |
|
|
11319-33E50-000
PIN,CRANKCASE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
3 | | BOLT(8X120) Bolt (8x120); | |
3 |
|
|
09106-08139-000
BOLT(8X120) Bolt (8x120);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Болт Bolt (6x80) | |
4 |
|
|
01547-0680A-000
БолтBolt (6x80)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
01547-0640A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | BOLT(9X95) Bolt (9x95); | |
6 |
|
|
09103-09012-000
BOLT(9X95) Bolt (9x95);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
7 | | BOLT(8X55) | |
7 |
|
|
09103-08339-000
BOLT(8X55)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
7 |
|
|
09103-08170-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
07120-0865A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
01547-0640A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
01547-0630A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
01547-0640A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
12 | | Болт Bolt; | |
12 |
|
|
01547-0660A-000
Болт Bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
13 | | Болт Bolt; | |
13 |
|
|
01547-0670A-000
Болт Bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | GASKET(5.8X13X1.2) Gasket (5.8x13x1.2) Gasket (5.8x13x1.2); | |
14 |
|
|
09168-06023-000
GASKET(5.8X13X1.2)Gasket (5.8x13x1.2) Gasket (5.8x13x1.2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Прокладка Gasket (8.2x14x1.0) Gasket (8.2x14x1); | |
15 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0) Gasket (8.2x14x1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка Gasket (8.2x14x1.0) Gasket (8.2x14x1); | |
16 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0) Gasket (8.2x14x1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | GASKET(5.8X13X1.2) Gasket (5.8x13x1.2) Gasket (5.8x13x1.2); | |
17 |
|
|
09168-06023-000
GASKET(5.8X13X1.2)Gasket (5.8x13x1.2) Gasket (5.8x13x1.2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
18 | | JET(140) Jet, head | |
18 |
|
|
09493-28012-000
JET(140)Jet, head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | BEARING,CRANK THRUST(GREEN) Bearing, crank thrust (green) Bearing, thrust rh (green); See illustration on fig.7 | |
19 |
|
|
12228-48B00-0E0
BEARING,CRANK THRUST(GREEN)Bearing, crank thrust (green) Bearing, thrust rh (green); See illustration on fig.7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(BLACK) Bearing, crank thrust (black) Bearing, thrust lh (black); | |
20 |
|
|
12228-48B00-0H0
BEARING,CRANK THRUST(BLACK)Bearing, crank thrust (black) Bearing, thrust lh (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(ORANGE) Bearing, crank thrust (orange) Bearing, thrust lh (orange); | |
20 |
|
|
12228-48B00-0G0
BEARING,CRANK THRUST(ORANGE)Bearing, crank thrust (orange) Bearing, thrust lh (orange);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(BLUE) Bearing, crank thrust (blue) Bearing, thrust lh (blue); | |
20 |
|
|
12228-48B00-0F0
BEARING,CRANK THRUST(BLUE)Bearing, crank thrust (blue) Bearing, thrust lh (blue);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(GREEN) Bearing, crank thrust (green) Bearing, thrust lh (green); | |
20 |
|
|
12228-48B00-0E0
BEARING,CRANK THRUST(GREEN)Bearing, crank thrust (green) Bearing, thrust lh (green);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(YELLOW) Bearing, crank thrust (yellow) Bearing, thrust lh (yellow); | |
20 |
|
|
12228-48B00-0D0
BEARING,CRANK THRUST(YELLOW)Bearing, crank thrust (yellow) Bearing, thrust lh (yellow);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(RED) Bearing, crank thrust (red) Bearing, thrust lh (red); | |
20 |
|
|
12228-48B00-0C0
BEARING,CRANK THRUST(RED)Bearing, crank thrust (red) Bearing, thrust lh (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BEARING,CRANK THRUST(BROWN) Bearing, crank thrust (brown) Bearing, thrust lh (brown); See illustration on fig.7 | |
20 |
|
|
12228-48B00-0B0
BEARING,CRANK THRUST(BROWN)Bearing, crank thrust (brown) Bearing, thrust lh (brown); See illustration on fig.7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | JET,PISTON COOLING | |
21 |
|
|
11390-21H01-000
JET,PISTON COOLING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Жиклер | |
21 |
|
|
11390-21H00-000
Жиклер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | O RING(D:1.2,ID:4) O ring, oil gallery jet O ring (d:1.2,id:4.0); | |
22 |
|
|
09280-04004-000
O RING(D:1.2,ID:4)O ring, oil gallery jet O ring (d:1.2,id:4.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(6X12) Bolt, piston cooling; | |
23 |
|
|
09106-06075-000
BOLT(6X12) Bolt, piston cooling;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | GASKET(16X22X2) Gasket; | |
24 |
|
|
09168-16002-000
GASKET(16X22X2) Gasket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | PLUG (16X12) Plug, t/m breather Plug, oil gallery; | |
25 |
|
|
09248-16013-000
PLUG (16X12)Plug, t/m breather Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | PLUG(10X10) Plug, oil gallery Plug, oil gallery upper lh; | |
26 |
|
|
09248-10010-000
PLUG(10X10)Plug, oil gallery Plug, oil gallery upper lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Прокладка Gasket Gasket, oil gallery lh; | |
27 |
|
|
09168-10002-000
ПрокладкаGasket Gasket, oil gallery lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Кольцо D:1.9 ID O ring (d:1.9 id:7.8) O ring (d:1.9,id:7.8); | |
28 |
|
|
09280-08012-000
Кольцо D:1.9 IDO ring (d:1.9 id:7.8) O ring (d:1.9,id:7.8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
29 | | COVER,BREATHER | |
29 |
|
|
11370-21H00-000
COVER,BREATHER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | GASKET,BREATHER COVER | |
30 |
|
|
11484-35F00-000
GASKET,BREATHER COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
01547-0630A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | BOLT(10X215) | |
32 |
|
|
09103-10041-A05
BOLT(10X215)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt (10x215) Bolt (10x215) Bolt (10x215); | |
32 |
|
|
09103-10041-000
Bolt (10x215)Bolt (10x215) Bolt (10x215);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Гайка | |
33 |
|
|
09159-10115-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | BOLT(10X45) Bolt, eng mounting head (10x45) Bolt (10x45); | |
34 |
|
|
09106-10069-000
BOLT(10X45)Bolt, eng mounting head (10x45) Bolt (10x45);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | BOLT(10X55) Bolt, eng mtg head (10x55) Bolt (10x55); | |
35 |
|
|
09106-10070-000
BOLT(10X55)Bolt, eng mtg head (10x55) Bolt (10x55);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
