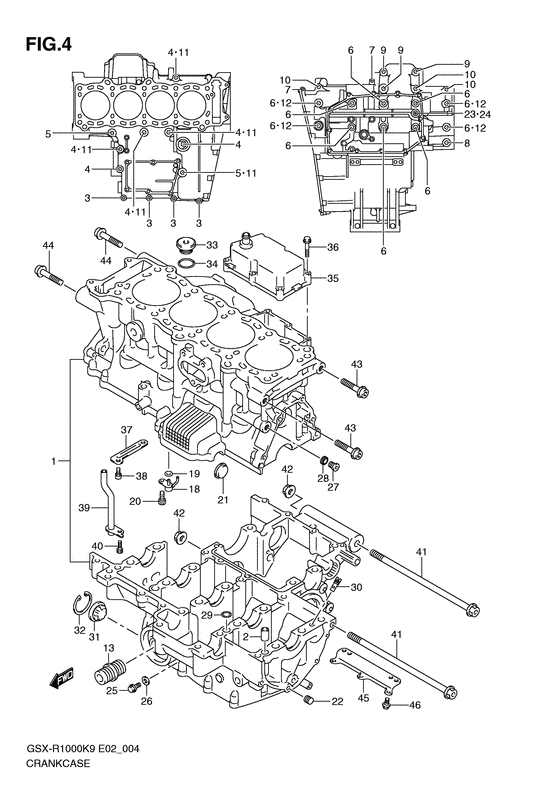

1 | | Картер Crankcase set; | |
1 |
|
|
11300-47880-000
Картер Crankcase set;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PIN,CRANKCASE | |
2 |
|
|
11319-33E50-000
PIN,CRANKCASE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
3 | | Болт Bolt; | |
3 |
|
|
01547-0635A-000
Болт Bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Болт Bolt, gear holder | |
4 |
|
|
01550-0855A-000
БолтBolt, gear holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
5 | | Болт Bolt, oil pump (l) | |
5 |
|
|
01550-0865A-000
БолтBolt, oil pump (l)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | BOLT(9X95) Bolt (9x95); | |
6 |
|
|
09103-09012-000
BOLT(9X95) Bolt (9x95);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
7 | | Болт Bolt; | |
7 |
|
|
01547-0645A-000
Болт Bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
01550-0835A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт Bolt, gear holder | |
9 |
|
|
01550-0855A-000
БолтBolt, gear holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | Болт Bolt, oil pump (l) | |
10 |
|
|
01550-0865A-000
БолтBolt, oil pump (l)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка Gasket (8.2x14x1.0) Gasket (8.2x14x1); | |
11 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0) Gasket (8.2x14x1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка Gasket (10.2x20x2.3); | |
12 |
|
|
09168-10031-000
Прокладка Gasket (10.2x20x2.3);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | UNION,OIL STAND Union, oil filter stand; | |
13 |
|
|
16591-06B01-000
UNION,OIL STAND Union, oil filter stand;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | O RING(D:3,ID:102) O ring, drive shaft bearing cover (d:3.0,id:102.0); Not shown | |
14 |
|
|
09280-00045-000
O RING(D:3,ID:102) O ring, drive shaft bearing cover (d:3.0,id:102.0); Not shown
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | BOLT(6X20) Bolt, drive shaft bearing cover (6x20) Bolt, drive shaft bearing cover (6x20); Not shown | |
15 |
|
|
09139-06151-000
BOLT(6X20)Bolt, drive shaft bearing cover (6x20) Bolt, drive shaft bearing cover (6x20); Not shown
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
16 | | BEARING,CRANK THRUST(GREEN) Bearing, crank thrust (green) Bearing, thrust rh (green); See illustration on fig.7 | |
16 |
|
|
12228-48B00-0E0
BEARING,CRANK THRUST(GREEN)Bearing, crank thrust (green) Bearing, thrust rh (green); See illustration on fig.7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(BLACK) Bearing, crank thrust (black) Bearing, thrust lh (black); | |
17 |
|
|
12228-48B00-0H0
BEARING,CRANK THRUST(BLACK)Bearing, crank thrust (black) Bearing, thrust lh (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(ORANGE) Bearing, crank thrust (orange) Bearing, thrust lh (orange); | |
17 |
|
|
12228-48B00-0G0
BEARING,CRANK THRUST(ORANGE)Bearing, crank thrust (orange) Bearing, thrust lh (orange);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(BLUE) Bearing, crank thrust (blue) Bearing, thrust lh (blue); | |
17 |
|
|
12228-48B00-0F0
BEARING,CRANK THRUST(BLUE)Bearing, crank thrust (blue) Bearing, thrust lh (blue);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(GREEN) Bearing, crank thrust (green) Bearing, thrust lh (green); | |
17 |
|
|
12228-48B00-0E0
BEARING,CRANK THRUST(GREEN)Bearing, crank thrust (green) Bearing, thrust lh (green);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(YELLOW) Bearing, crank thrust (yellow) Bearing, thrust lh (yellow); | |
17 |
|
|
12228-48B00-0D0
BEARING,CRANK THRUST(YELLOW)Bearing, crank thrust (yellow) Bearing, thrust lh (yellow);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(RED) Bearing, crank thrust (red) Bearing, thrust lh (red); | |
17 |
|
|
12228-48B00-0C0
BEARING,CRANK THRUST(RED)Bearing, crank thrust (red) Bearing, thrust lh (red);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BEARING,CRANK THRUST(BROWN) Bearing, crank thrust (brown) Bearing, thrust lh (brown); See illustration on fig.7 | |
17 |
|
|
12228-48B00-0B0
BEARING,CRANK THRUST(BROWN)Bearing, crank thrust (brown) Bearing, thrust lh (brown); See illustration on fig.7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | JET,PISTON COOLING | |
18 |
|
|
11390-21H01-000
JET,PISTON COOLING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Жиклер | |
18 |
|
|
11390-21H00-000
Жиклер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | O RING(D:1.2,ID:4) O ring, oil gallery jet O ring (d:1.2,id:4.0); | |
19 |
|
|
09280-04004-000
O RING(D:1.2,ID:4)O ring, oil gallery jet O ring (d:1.2,id:4.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | BOLT(6X12) Bolt, piston cooling (6x12); | |
20 |
|
|
09106-06075-000
BOLT(6X12) Bolt, piston cooling (6x12);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Заглушка Plug, balancer shaft hole; | |
21 |
|
|
09241-23005-000
Заглушка Plug, balancer shaft hole;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | PLUG(1/8PT,H:5.5) Plug, oil gallery; | |
22 |
|
|
09246-05006-000
PLUG(1/8PT,H:5.5) Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | PLUG(L:12) Plug, oil gallery Plug, oil gallery; | |
23 |
|
|
09248-12004-000
PLUG(L:12)Plug, oil gallery Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка Gasket Gasket, oil gallery; | |
24 |
|
|
09168-12002-000
ПрокладкаGasket Gasket, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт Bolt, push rod guide Plug, oil gallery; | |
25 |
|
|
01547-0612A-000
БолтBolt, push rod guide Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Прокладка Gasket, oil check bolt | |
26 |
|
|
09168-06018-000
ПрокладкаGasket, oil check bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | PLUG(10X10) Plug, oil gallery Plug, oil gallery; | |
27 |
|
|
09248-10010-000
PLUG(10X10)Plug, oil gallery Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Прокладка Gasket | |
28 |
|
|
09168-10002-000
ПрокладкаGasket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо D:1.9 ID O ring (d:1.9 id:7.8) O ring (d:1.9,id:7.8); | |
29 |
|
|
09280-08012-000
Кольцо D:1.9 IDO ring (d:1.9 id:7.8) O ring (d:1.9,id:7.8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | JET(140) Jet, head Jet, transmission; | |
30 |
|
|
09493-28012-000
JET(140)Jet, head Jet, transmission;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | LENS,OIL LEVEL CHECK Lens, oil check Lens, oil level; | |
31 |
|
|
11971-33210-000
LENS,OIL LEVEL CHECKLens, oil check Lens, oil level;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Пружинное стопорное кольцо | |
32 |
|
|
08331-4130A-000
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | PLUG(26X9) Plug, crankcase upper; | |
33 |
|
|
09259-26011-000
PLUG(26X9) Plug, crankcase upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | O RING(D:3.1,ID:22.7) O ring (d:3.1,id:22.7); | |
34 |
|
|
09280-22008-000
O RING(D:3.1,ID:22.7) O ring (d:3.1,id:22.7);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Крышка сапуна | |
35 |
|
|
11380-47H00-000
Крышка сапуна
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт | |
36 |
|
|
01547-0630A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
37 | | PLATE,BREATHER OIL RETURN | |
37 |
|
|
11382-47H00-000
PLATE,BREATHER OIL RETURN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | BOLT(6X12) Bolt (6x12); | |
38 |
|
|
09106-06075-000
BOLT(6X12) Bolt (6x12);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | PIPE,BREATHER OIL RETURN | |
39 |
|
|
11383-47H00-000
PIPE,BREATHER OIL RETURN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Болт | |
40 |
|
|
07130-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | BOLT(12X220) Bolt (12x220); | |
41 |
|
|
09103-12110-000
BOLT(12X220) Bolt (12x220);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Гайка Nut, pivot | |
42 |
|
|
09159-12054-000
ГайкаNut, pivot
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Болт 10X45 Bolt, eng mtg (10x45); | |
43 |
|
|
09106-10089-000
Болт 10X45 Bolt, eng mtg (10x45);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Болт 10X55 Bolt, eng mtg (10x55); | |
44 |
|
|
09106-10090-000
Болт 10X55 Bolt, eng mtg (10x55);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | PLATE,CRANKCASE LWR | |
45 |
|
|
11322-47H00-000
PLATE,CRANKCASE LWR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Болт 6X10 Bolt (6x10); | |
46 |
|
|
09103-06188-000
Болт 6X10 Bolt (6x10);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
