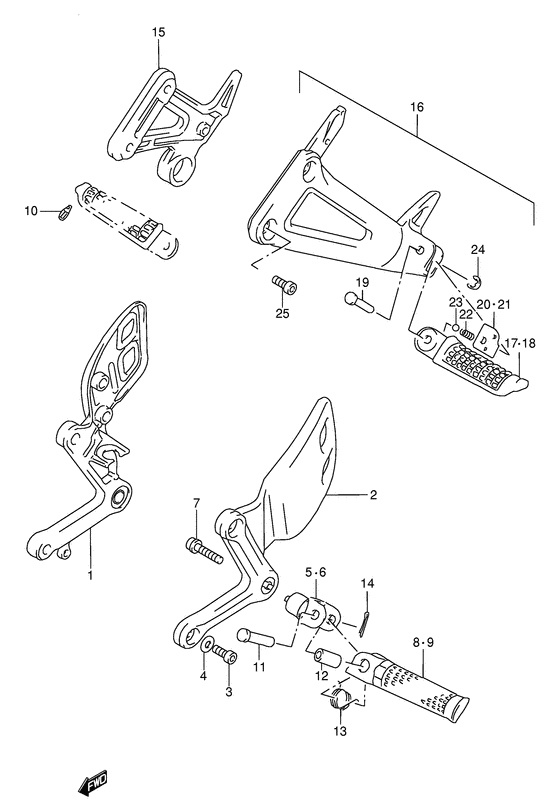

1 | | Деталь BRACKET,FOOTREST,R | |
1 |
|
|
43511-33D00-000
Деталь BRACKET,FOOTREST,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь BRACKET,FOOTREST,L | |
2 |
|
|
43521-33D00-000
Деталь BRACKET,FOOTREST,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
07130-0816A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt (8x16) | |
3 |
|
|
07130-08163-000
БолтBolt (8x16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба Washer; | |
4 |
|
|
09164-08015-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | | Деталь HOLDER,FOOTREST,R Holder, footrest rh | |
5 |
|
|
43530-17E01-000
Деталь HOLDER,FOOTREST,RHolder, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Holder, footrest rh | |
5 |
|
|
43530-17E00-000
Деталь Holder, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь HOLDER,FOOTREST,L Holder, footrest lh | |
6 |
|
|
43540-17E00-000
Деталь HOLDER,FOOTREST,LHolder, footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт крепёжный | |
7 |
|
|
09106-10064-000
Болт крепёжный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь BAR,FOOTREST,R Bar, footrest rh | |
8 |
|
|
43531-33D01-000
Деталь BAR,FOOTREST,RBar, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Bar, footrest rh | |
8 |
|
|
43531-33D00-000
Деталь Bar, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь BAR,FOOTREST,L Bar, front footrest lh | |
9 |
|
|
43591-02F01-000
Деталь BAR,FOOTREST,LBar, front footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Bar,footrest,l Bar, footrest lh Bar, footrest rh; | |
9 |
|
|
43591-33E00-000
Деталь Bar,footrest,lBar, footrest lh Bar, footrest rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь BOLT,BANK SENSOR Sensor, front footrest | |
10 |
|
|
43576-48B02-000
Деталь BOLT,BANK SENSORSensor, front footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Sensor, footrest | |
10 |
|
|
43576-48B01-000
Деталь Sensor, footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Штифт | |
11 |
|
|
09200-08057-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка Spacer (8.1x12x22); | |
12 |
|
|
09180-08149-000
Прокладка Spacer (8.1x12x22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина | |
13 |
|
|
09448-18022-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Стопор | |
14 |
|
|
04111-2515A-000
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Pin 25x15 Cotter pin | |
14 |
|
|
04111-25158-000
Деталь Pin 25x15Cotter pin
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Деталь FOOTREST ASSY,PILLION,R | |
15 |
|
|
43600-33D00-000
Деталь FOOTREST ASSY,PILLION,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь FOOTREST ASSY,PILLION,L | |
16 |
|
|
43700-33D00-000
Деталь FOOTREST ASSY,PILLION,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Деталь BAR,PILLION FOOTREST,R Bar, rh | |
17 |
|
|
43610-23E00-000
Деталь BAR,PILLION FOOTREST,RBar, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Деталь BAR,PILLION FOOTREST,L Bar, lh Bar, pillion footrest lh; | |
18 |
|
|
43710-23E00-000
Деталь BAR,PILLION FOOTREST,LBar, lh Bar, pillion footrest lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Штифт | |
19 |
|
|
09208-08011-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь PLATE,PILLION FOOTREST,R | |
20 |
|
|
43816-23E00-000
Деталь PLATE,PILLION FOOTREST,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Деталь PLATE,PILLION FOOTREST,L | |
21 |
|
|
43826-23E00-000
Деталь PLATE,PILLION FOOTREST,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Пружина | |
22 |
|
|
09440-05005-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шарик-защёлка №1 | |
23 |
|
|
06111-07004-000
Шарик-защёлка №1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь E RING Circlip | |
24 |
|
|
08332-1106B-000
Деталь E RINGCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь E ring E ring; | |
24 |
|
|
08332-11063-000
Деталь E ring E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
07130-0820B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt (8x20) | |
25 |
|
|
07130-08203-000
БолтBolt (8x20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
