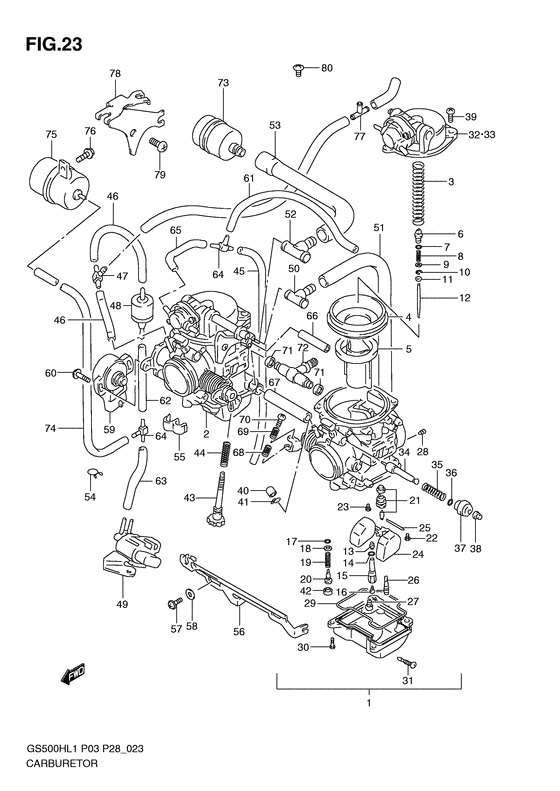

1 | | Carburetor assy, lh | |
1 |
|
|
13201-01DQ0-000
Carburetor assy, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Carburetor assy, rh | |
2 |
|
|
13202-01DQ0-000
Carburetor assy, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Пружина | |
3 |
|
|
13573-19E00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Диафрагма | |
4 |
|
|
13507-17C01-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Клапан поршня Piston valve Valve, piston; | |
5 |
|
|
13501-29FA0-000
Клапан поршняPiston valve Valve, piston;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Держатель Holder; | |
6 |
|
|
13418-33E00-000
Держатель Holder;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | O RING(D:1.9,ID:4.8) O ring (d:1.9,id:4.8) O ring (d:1.9, d:4.8); | |
7 |
|
|
09280-05004-000
O RING(D:1.9,ID:4.8)O ring (d:1.9,id:4.8) O ring (d:1.9, d:4.8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Пружина | |
8 |
|
|
13481-13F00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
13382-19E00-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | E RING,MULTIPLE JET NOZZLE E ring, multiple jet nozzle | |
10 |
|
|
13394-17E60-000
E RING,MULTIPLE JET NOZZLEE ring, multiple jet nozzle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Кольцо Ring; | |
11 |
|
|
13387-13F00-000
Кольцо Ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Жиклер Needle, jet (5dh60-1); | |
12 |
|
|
13383-01DU0-000
Жиклер Needle, jet (5dh60-1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Жиклер игольчатый Jet, needle (p-5m); | |
13 |
|
|
13341-01DN0-000
Жиклер игольчатый Jet, needle (p-5m);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Кольцо | |
14 |
|
|
13246-43010-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | HOLDER,JET | |
15 |
|
|
13385-07F00-000
HOLDER,JET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Жиклер-проводник воздуха Jet, main (#130) Jet, main (130); | |
16 |
|
|
09491-26016-000
Жиклер-проводник воздухаJet, main (#130) Jet, main (130);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | O RING,PILOT AIR SCREW | |
17 |
|
|
13295-29900-000
O RING,PILOT AIR SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба Gasket Washer; | |
18 |
|
|
13291-29900-000
ШайбаGasket Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина | |
19 |
|
|
13268-48700-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Регулятор Adjuster (3.0) Adjuster (3.0); | |
20 |
|
|
13279-01DN0-000
РегуляторAdjuster (3.0) Adjuster (3.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Клапан | |
21 |
|
|
13370-04F00-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
02112-0408A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
13602-05A10-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Поплавок | |
24 |
|
|
13250-04F00-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | PIN,FLOAT Pin, float; | |
25 |
|
|
13254-01010-000
PIN,FLOAT Pin, float;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | JET,PILOT(17.5) Jet, pilot (17.5) Jet, pilot (17.5); | |
26 |
|
|
09492-17016-000
JET,PILOT(17.5)Jet, pilot (17.5) Jet, pilot (17.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | JET,MAIN(60) Starter jet (#60.0) Jet, mian (60); | |
27 |
|
|
09491-60010-000
JET,MAIN(60)Starter jet (#60.0) Jet, mian (60);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | JET,PILOT AIR(170) Pilot jet (170) Jet, pilot air (170); | |
28 |
|
|
09493-34003-000
JET,PILOT AIR(170)Pilot jet (170) Jet, pilot air (170);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Прокладка | |
29 |
|
|
13258-04F00-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
02112-04107-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Винт дренажный Plug, drain; | |
31 |
|
|
13247-13A00-000
Винт дренажный Plug, drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | COVER ASSY,DIAPHRAGM,L | |
32 |
|
|
13502-01DB0-000
COVER ASSY,DIAPHRAGM,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | COVER ASSY,DIAPHRAGM,R | |
33 |
|
|
13502-01DC0-000
COVER ASSY,DIAPHRAGM,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Отсутствующе Plunger assy Plunger assy; | |
34 |
|
|
13411-05300-000
ОтсутствующеPlunger assy Plunger assy;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Пружина Spring; | |
35 |
|
|
13417-26D00-000
Пружина Spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Кольцо | |
36 |
|
|
13278-47090-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Держатель Guide holder Holder, guide; | |
37 |
|
|
13418-44080-000
ДержательGuide holder Holder, guide;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | CAP,STARTER VALVE | |
38 |
|
|
13682-31210-000
CAP,STARTER VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Болт Screw, vacuum sw valve | |
39 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
40 | | Крышка | |
40 |
|
|
13274-84000-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Зажим | |
41 |
|
|
09401-06101-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Заглушка | |
42 |
|
|
13281-05A00-000
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Отсутствующе Adjuster Adjuster; | |
43 |
|
|
13267-13F00-000
ОтсутствующеAdjuster Adjuster;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Пружина | |
44 |
|
|
13271-33C00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Шланг Hose; L:600 --> 175 | |
45 |
|
|
09355-35755-600
Шланг Hose; L:600 --> 175
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Шланг Hose; L:600 --> 60 | |
46 |
|
|
09355-35755-600
Шланг Hose; L:600 --> 60
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Золотник | |
47 |
|
|
13685-04F10-000
Золотник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Обратный клапан | |
48 |
|
|
95568-01DN0-000
Обратный клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | VALVE ASSY,3WAY SOLENOID Valve assy, solenoid | |
49 |
|
|
18115-70G10-000
VALVE ASSY,3WAY SOLENOIDValve assy, solenoid
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Шланг | |
50 |
|
|
13683-01DB0-000
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Шланг | |
51 |
|
|
13683-01DN0-000
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Направляющая трубки | |
52 |
|
|
13683-01DP0-000
Направляющая трубки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Шланг | |
53 |
|
|
13683-01DC1-000
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Зажим | |
54 |
|
|
09401-16401-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Зажим Clamp | |
55 |
|
|
09408-00200-000
ЗажимClamp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | Пластина Plate | |
56 |
|
|
13413-01DE0-000
ПластинаPlate
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Болт | |
57 |
|
|
13602-04F00-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
58 | | Прокладка | |
58 |
|
|
13557-33E00-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
59 | | Датчик Sensor assy | |
59 |
|
|
13550-13D60-000
ДатчикSensor assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Болт Screw | |
60 |
|
|
13605-20C00-000
БолтScrew
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | Шланг Hose; L:600 --> 165 | |
61 |
|
|
09355-35755-600
Шланг Hose; L:600 --> 165
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Шланг Hose; L:600 --> 40 | |
62 |
|
|
09355-35755-600
Шланг Hose; L:600 --> 40
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Шланг Hose; L:600 --> 35 | |
63 |
|
|
09355-35755-600
Шланг Hose; L:600 --> 35
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | Золотник 3 way Nipple; | |
64 |
|
|
09367-04007-000
Золотник3 way Nipple;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
65 | | Шланг Hose; L:600 --> 55 | |
65 |
|
|
09355-35755-600
Шланг Hose; L:600 --> 55
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Прут | |
66 |
|
|
13685-01DC0-000
Прут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
67 | | Трубка | |
67 |
|
|
13685-01DB0-000
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
68 | | Пружина Spring, throttle screw | |
68 |
|
|
13268-96111-000
ПружинаSpring, throttle screw
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
69 | | Пружина Spring; | |
69 |
|
|
13271-44B00-000
Пружина Spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
70 | | Болт | |
70 |
|
|
13267-44B00-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
71 | | Сальник | |
71 |
|
|
13673-44B00-000
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
72 | | Золотник | |
72 |
|
|
13685-33EQ0-000
Золотник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
73 | | FILTER,2ND AIR CLEANER Filter, air cleaner no. 2; | |
73 |
|
|
18780-32E00-000
FILTER,2ND AIR CLEANER Filter, air cleaner no. 2;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
74 | | Шланг Hose, control air; L:600 --> 360 | |
74 |
|
|
09355-35755-600
Шланг Hose, control air; L:600 --> 360
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
75 | | Камера вакуумная | |
75 |
|
|
13715-04F00-000
Камера вакуумная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
76 | | Болт | |
76 |
|
|
D1557-0620B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
77 | | Соединение 3-х стороннее 3 way Joint; | |
77 |
|
|
09367-06002-000
Соединение 3-х стороннее3 way Joint;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
78 | | Держатель | |
78 |
|
|
13565-01DE0-000
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
79 | | Болт | |
79 |
|
|
02112-0510A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
80 | | Винт | |
80 |
|
|
02142-0408B-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
