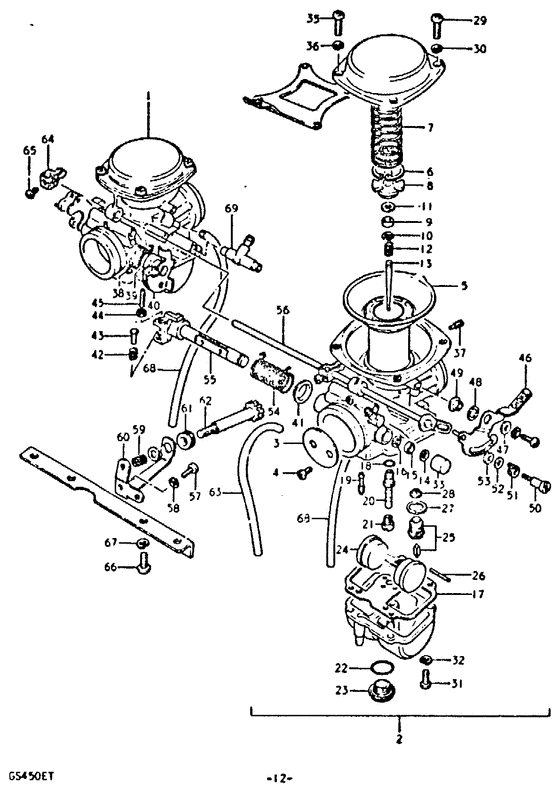

1 | | Carburetor assy, rh | |
1 |
|
|
13201-44100-000
Carburetor assy, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Carburetor assy, lh | |
2 |
|
|
13202-44100-000
Carburetor assy, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Valve, thrttole (#135) | |
3 |
|
|
13551-44110-000
Valve, thrttole (#135)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Болт Screw; | |
4 |
|
|
13604-44080-000
Болт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | | Диафрагма | |
5 |
|
|
13500-44110-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | E RING Clip,spring | |
6 |
|
|
13581-44030-000
E RINGClip,spring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина | |
7 |
|
|
13503-44030-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Держатель направляющей Holder,guide Holder, guide; | |
8 |
|
|
13389-44030-000
Держатель направляющейHolder,guide Holder, guide;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Кольцо | |
9 |
|
|
13387-44030-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | CLIP,NEEDLE | |
10 |
|
|
13394-31210-000
CLIP,NEEDLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Clip,spring | |
10 |
|
|
13394-44010-000
Clip,spring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба Washer; | |
11 |
|
|
13382-44030-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Пружина | |
12 |
|
|
13388-44030-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Жиклер Needle, jet (4c3-3); | |
13 |
|
|
13383-44100-000
Жиклер Needle, jet (4c3-3);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | E RING E ring; | |
14 |
|
|
13617-44080-000
E RING E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | GASKET,THROTTLE SHAFT Washer | |
15 |
|
|
13557-47070-000
GASKET,THROTTLE SHAFTWasher
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Валик | |
16 |
|
|
13556-05A10-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик | |
16 |
|
|
13556-44010-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Поплавок прокладки Gasket,float chamber | |
17 |
|
|
13251-44012-000
Поплавок прокладкиGasket,float chamber
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | O RING(D:1.05,ID:3.1) | |
18 |
|
|
09280-03003-000
O RING(D:1.05,ID:3.1)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
18 |
|
|
13295-31210-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Жиклер | |
19 |
|
|
09492-17005-000
Жиклер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Жиклер Jet, pilot (#17.5) Jet, pilot (#17.5); | |
19 |
|
|
09492-17007-000
ЖиклерJet, pilot (#17.5) Jet, pilot (#17.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Карбюратор | |
19 |
|
|
13200-44100-000
Карбюратор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Жиклер игольчатый Jet, needle (y-6); | |
20 |
|
|
09494-00271-000
Жиклер игольчатый Jet, needle (y-6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Жиклер главный (117.5) Jet, main (117.5) | |
21 |
|
|
09491-23019-000
Жиклер главный (117.5)Jet, main (117.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Jet, main (#117.5) | |
21 |
|
|
09491-23013-000
Jet, main (#117.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | O RING,DRAIN PLUG O ring | |
22 |
|
|
13249-41310-000
O RING,DRAIN PLUGO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
22 |
|
|
13246-44010-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Дренаж Bolt, drain Plug, drain; | |
23 |
|
|
13247-32210-000
ДренажBolt, drain Plug, drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Поплавок | |
24 |
|
|
13252-31210-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Клапан | |
25 |
|
|
13370-44010-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | PIN,FLOAT Pin, float; | |
26 |
|
|
13254-01010-000
PIN,FLOAT Pin, float;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Прокладка клапана | |
27 |
|
|
13392-16600-000
Прокладка клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Фильтр | |
28 |
|
|
13376-19F00-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Фильтр | |
28 |
|
|
13376-44080-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
29 |
|
|
02111-05158-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Пластина замка | |
30 |
|
|
08321-0105A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
30 |
|
|
08321-21058-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
02112-0412A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 15 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
31 |
|
|
02112-04128-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 15 шт.
* ориентировочный срок поставки
|
|
32 | | Пластина замка | |
32 |
|
|
08321-0104A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 15 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
32 |
|
|
08321-21048-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 15 шт.
* ориентировочный срок поставки
|
|
33 | | Крышка | |
33 |
|
|
13578-47070-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Прокладка Gasket | |
34 |
|
|
13436-44010-000
ПрокладкаGasket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Болт | |
35 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
35 |
|
|
02112-05168-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
36 | | Пластина замка | |
36 |
|
|
08321-0105A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
36 |
|
|
08321-21058-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
37 | | Жиклер-проводник воздуха Jet, air (#1.6) Jet, pilot air (#1.6); | |
37 |
|
|
09493-32003-000
Жиклер-проводник воздухаJet, air (#1.6) Jet, pilot air (#1.6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Пружина For rh carburetor | |
38 |
|
|
13573-31610-000
Пружина For rh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Кольцо карбюратора For rh carburetor | |
39 |
|
|
13574-44110-000
Кольцо карбюратора For rh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Вал For rh carburetor | |
40 |
|
|
13550-44120-000
Вал For rh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Кольцо For lh carburetor | |
41 |
|
|
13387-44110-000
Кольцо For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Пружина For lh carburetor | |
42 |
|
|
13268-44110-000
Пружина For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Штифт For lh carburetor | |
43 |
|
|
13563-44110-000
Штифт For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Гайка For lh carburetor | |
44 |
|
|
13607-47070-000
Гайка For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Болт For lh carburetor | |
45 |
|
|
13605-47070-000
Болт For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Ручка стартера For lh carburetor | |
46 |
|
|
13413-44110-000
Ручка стартера For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Шайба | |
47 |
|
|
09160-04015-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба For lh carburetor | |
47 |
|
|
13432-44110-000
Шайба For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Шайба стартера For lh carburetor | |
48 |
|
|
13615-44010-000
Шайба стартера For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Кольцо For lh carburetor | |
49 |
|
|
13432-31210-000
Кольцо For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Болт | |
50 |
|
|
13438-33110-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт For lh carburetor | |
50 |
|
|
13605-44110-000
Болт For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Пружина For lh carburetor | |
51 |
|
|
13388-44110-000
Пружина For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Шайба | |
52 |
|
|
13615-43010-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба For lh carburetor | |
52 |
|
|
13432-44120-000
Шайба For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Кольцо Ring, friction For lh carburetor | |
53 |
|
|
13432-33110-000
КольцоRing, friction For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Пружина For lh carburetor | |
54 |
|
|
13573-44110-000
Пружина For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Вал For lh carburetor | |
55 |
|
|
13550-44110-000
Вал For lh carburetor
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Вал | |
56 |
|
|
13410-44110-000
Вал
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Болт | |
57 |
|
|
02112-05087-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
57 |
|
|
02112-05088-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Пластина замка | |
58 |
|
|
08321-0105A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
58 |
|
|
08321-21058-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Пружина Spring | |
59 |
|
|
13271-93011-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Держатель | |
60 |
|
|
13627-44110-000
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Крышка Bush Cap; | |
61 |
|
|
13681-44110-000
КрышкаBush Cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Регулятор | |
62 |
|
|
13267-47070-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Hose (4.5*8*180) Hose (4.5*8*180); | |
63 |
|
|
13683-44050-000
Hose (4.5*8*180) Hose (4.5*8*180);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | Arm, starter | |
64 |
|
|
13422-44110-000
Arm, starter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
65 | | Винт Screw | |
65 |
|
|
13605-31210-000
ВинтScrew
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
65 |
|
|
13605-44080-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
66 | | Болт | |
66 |
|
|
02112-06127-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
66 |
|
|
02112-06128-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
67 | | Шайба, стопорная | |
67 |
|
|
08321-01067-000
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
67 |
|
|
08321-21068-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
68 | | Шланг 4.5 X 8.5 | |
68 |
|
|
09355-45855-600
Шланг 4.5 X 8.5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг | |
68 |
|
|
13683-44010-000
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
69 | | Золотник | |
69 |
|
|
13685-44110-000
Золотник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
