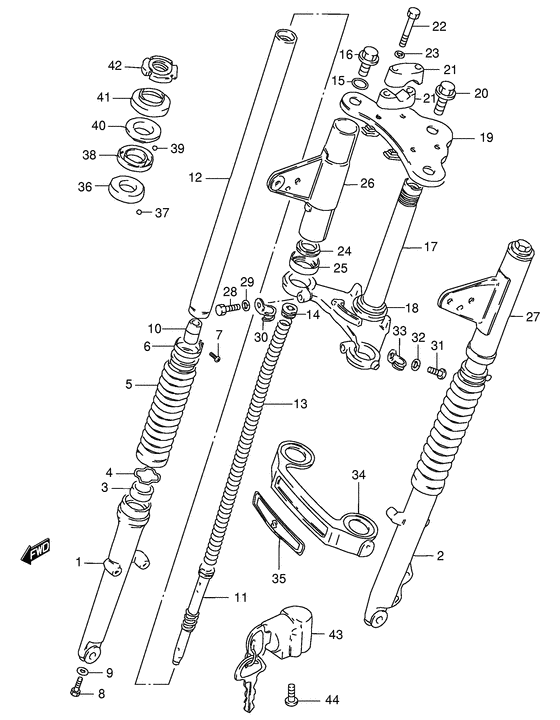

| | Front fork assy | |
|
|
|
51100-05360-291
Front fork assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | TUBE,OUTER,R | |
1 |
|
|
51130-36500-000
TUBE,OUTER,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | TUBE,OUTER,L | |
2 |
|
|
51140-05360-000
TUBE,OUTER,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | SEAL,OIL | |
3 |
|
|
51153-16F00-000
SEAL,OIL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Fork oil seal | |
3 |
|
|
51153-29400-000
Fork oil seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | RING,SNAP Snap ring Ring, oil seal stopper; | |
4 |
|
|
51156-39260-000
RING,SNAPSnap ring Ring, oil seal stopper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Ботинок Bolt Boot; | |
5 |
|
|
51571-29500-000
БотинокBolt Boot;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | BAND,BOOT | |
6 |
|
|
51575-29500-000
BAND,BOOT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
02112-0416A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Screw 4x16 | |
7 |
|
|
02112-04167-000
Screw 4x16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | BOLT,FORK CYLINDER(10X25) Bolt,cylinder | |
8 |
|
|
51147-16510-000
BOLT,FORK CYLINDER(10X25)Bolt,cylinder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Прокладка Gasket Gasket; | |
9 |
|
|
51148-41310-000
ПрокладкаGasket Gasket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | PIECE,OIL LOCK Piece, oil lock Piece, oil lock; | |
10 |
|
|
51195-36220-000
PIECE,OIL LOCKPiece, oil lock Piece, oil lock;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Цилиндр | |
11 |
|
|
51146-05330-000
Цилиндр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | TUBE,FORK INNER | |
12 |
|
|
51110-39680-000
TUBE,FORK INNER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Tube, inner | |
12 |
|
|
51110-05330-000
Tube, inner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина | |
13 |
|
|
51171-05330-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка | |
14 |
|
|
51353-36220-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | O RING(D:2.4,ID:21.8) O-ring (d:2.4,id:21.8) | |
15 |
|
|
09280-22001-000
O RING(D:2.4,ID:21.8)O-ring (d:2.4,id:21.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
15 |
|
|
51117-36220-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | CAP,FORK | |
16 |
|
|
51351-39221-000
CAP,FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Cap Cap; | |
16 |
|
|
51351-39220-000
БолтCap Cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | STEM,STEERING | |
17 |
|
|
51410-36231-000
STEM,STEERING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Траверса | |
17 |
|
|
51410-36230-000
Траверса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | RACE,STEERING OUTER LWR Outer race Outer race; | |
18 |
|
|
51621-33001-000
RACE,STEERING OUTER LWROuter race Outer race;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | HEAD,STEERING STEM Stem head, steering (black) | |
19 |
|
|
51310-05330-291
HEAD,STEERING STEMStem head, steering (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
51352-39220-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | HOLDER,HANDLE UPR Clamp, handlebar (black) Holder, handle; | |
21 |
|
|
56211-27200-291
HOLDER,HANDLE UPRClamp, handlebar (black) Holder, handle;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
01204-08557-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Пластина замка Washer, lock | |
23 |
|
|
08321-01087-000
Пластина замкаWasher, lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
23 |
|
|
08321-21088-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | CUSHION,HEAD LAMP BRACKET Cushion | |
24 |
|
|
51553-25210-000
CUSHION,HEAD LAMP BRACKETCushion
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Направляющая Guide, cover; | |
25 |
|
|
51551-10200-000
Направляющая Guide, cover;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | BRACKET,HEADLAMP,R | |
26 |
|
|
51530-05330-291
BRACKET,HEADLAMP,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | BRACKET,HEADLAMP,L | |
27 |
|
|
51540-05330-291
BRACKET,HEADLAMP,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | BOLT,FR FORK LWR(12X33) Bolt | |
28 |
|
|
51451-28012-000
BOLT,FR FORK LWR(12X33)Bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Пластина замка | |
29 |
|
|
08321-01127-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба стопорная 12 мм Lock washer | |
29 |
|
|
08321-21128-000
Шайба стопорная 12 ммLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Зажим Clip | |
30 |
|
|
51455-36010-000
ЗажимClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
02112-06107-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
31 |
|
|
02112-06108-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Шайба, стопорная | |
32 |
|
|
08321-01067-000
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
32 |
|
|
08321-21067-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | CLIP,BRAKE CABLE | |
33 |
|
|
51453-05110-000
CLIP,BRAKE CABLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | COVER,FR FORK | |
34 |
|
|
51871-05351-291
COVER,FR FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Шайба | |
34 |
|
|
09169-05008-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, front fork Cover, front fork (black) | |
34 |
|
|
51871-05350-291
Cover, front forkCover, front fork (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | EMBLEM,FR FORK COVER Emblem, front fork cover | |
35 |
|
|
68211-38300-000
EMBLEM,FR FORK COVEREmblem, front fork cover
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | RACE,STEERING INNER LWR Race, inner lower Race, inner lower; | |
36 |
|
|
51611-33002-000
RACE,STEERING INNER LWRRace, inner lower Race, inner lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Шарик стальной Steel ball lower Steel ball, lower; | |
37 |
|
|
06111-08003-000
Шарик стальнойSteel ball lower Steel ball, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 18 шт.
* ориентировочный срок поставки
|
|
38 | | RACE,STEERING INNER UPR Race, inner Race, inner upper; | |
38 |
|
|
51611-20002-000
RACE,STEERING INNER UPRRace, inner Race, inner upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Шарик стальной Steel ball, upper; | |
39 |
|
|
06111-06003-000
Шарик стальной Steel ball, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 22 шт.
* ориентировочный срок поставки
|
|
40 | | RACE,STEERING OUTER UPR Race, outer upper Race, outer upper; | |
40 |
|
|
51621-28000-000
RACE,STEERING OUTER UPRRace, outer upper Race, outer upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | DUST SEAL,STEERING UPR Seal, dust | |
41 |
|
|
51643-25001-000
DUST SEAL,STEERING UPRSeal, dust
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | NUT,STEERING STEM(25X44X10) Nut, stem Nut, steering stem; | |
42 |
|
|
51631-28000-000
NUT,STEERING STEM(25X44X10)Nut, stem Nut, steering stem;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | LOCK ASSY,STEERING Lock assy, steering | |
43 |
|
|
51910-25311-000
LOCK ASSY,STEERINGLock assy, steering
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Lock assy, steering | |
43 |
|
|
51900-253A1-000
Lock assy, steering
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Винт 5X12 Screw, counting | |
44 |
|
|
02112-35127-000
Винт 5X12Screw, counting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
