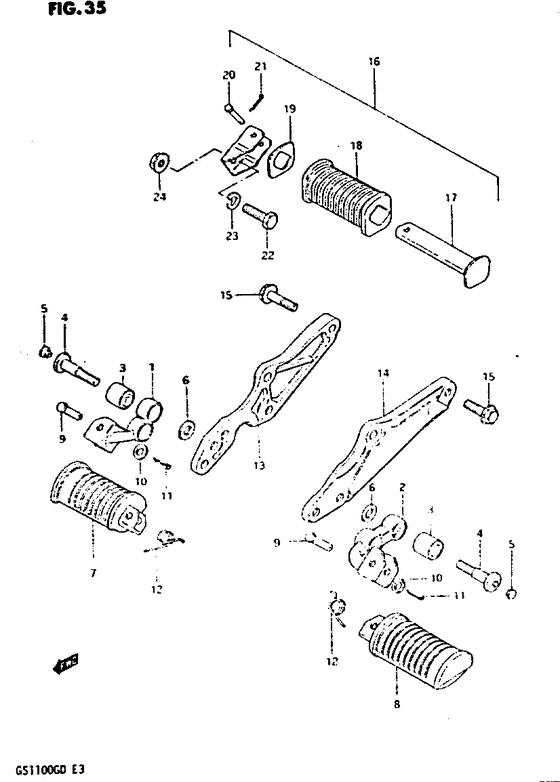

1 | | Bar, footrest rh | |
1 |
|
|
43510-49401-000
Bar, footrest rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Bar fr footrest Bar, footrest lh | |
2 |
|
|
43520-49401-000
Bar fr footrestBar, footrest lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Втулка Bush Swinging arm rr bush; | |
3 |
|
|
09319-10008-000
ВтулкаBush Swinging arm rr bush;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Bolt front foot Bolt front footrest; | |
4 |
|
|
09106-10010-000
Bolt front foot Bolt front footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | | Крышка Cap fr footrest bolt; | |
5 |
|
|
43575-34500-000
Крышка Cap fr footrest bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | WASHER(10.5X20X3.2) | |
6 |
|
|
09160-10005-000
WASHER(10.5X20X3.2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | RUBBER,PILLION FOOTREST,R Rubber, rh | |
7 |
|
|
43550-37301-000
RUBBER,PILLION FOOTREST,RRubber, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | RUBBER,PILLION FOOTREST,L Rubber, lh | |
8 |
|
|
43560-37301-000
RUBBER,PILLION FOOTREST,LRubber, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Штифт | |
9 |
|
|
09200-08002-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба Lock washer | |
10 |
|
|
08322-01087-000
ШайбаLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
10 |
|
|
08322-11088-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Штифт Cotter pin, rod end | |
11 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin (20x20) cotter pin; | |
11 |
|
|
04111-20208-000
20 x 20 cotterCotter pin (20x20) cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Пружина Spring | |
12 |
|
|
09448-14012-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Bracket muffler Bracket, muffler rh | |
13 |
|
|
43811-49400-000
Bracket mufflerBracket, muffler rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Bracket muffler Bracket, muffler lh | |
14 |
|
|
43821-49400-000
Bracket mufflerBracket, muffler lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт Bolt, rr swgarm bracket, l | |
15 |
|
|
01550-1025B-000
БолтBolt, rr swgarm bracket, l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, rear grip rear | |
15 |
|
|
01517-10257-000
Bolt, rear grip rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Footrest assy r Footrest, pillion lh | |
16 |
|
|
43700-49402-000
Footrest assy rFootrest, pillion lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Footrest assy r Footrest, pillion rh | |
16 |
|
|
43600-49402-000
Footrest assy rFootrest, pillion rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Bar rr footrest Bar, lh | |
17 |
|
|
43620-49401-000
Bar rr footrestBar, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Bar rr footrest Bar, rh | |
17 |
|
|
43610-49401-000
Bar rr footrestBar, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Резина Rubber rr footrest; | |
18 |
|
|
43612-49402-000
Резина Rubber rr footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | WASHER,RR FOOTREST RUBBER Washer footrest; | |
19 |
|
|
43631-49401-000
WASHER,RR FOOTREST RUBBER Washer footrest;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Штифт Pin Footrest joint pin; | |
20 |
|
|
09200-06010-000
ШтифтPin Footrest joint pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Штифт Cotter pin, rod end | |
21 |
|
|
04111-2020A-000
ШтифтCotter pin, rod end
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | 20 x 20 cotter Cotter pin (20x20) cotter pin; | |
21 |
|
|
04111-20208-000
20 x 20 cotterCotter pin (20x20) cotter pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
01500-1035B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт шестиугольный Щbolt Hexagon bolt (10x35); | |
22 |
|
|
01107-10358-000
Болт шестиугольныйЩbolt Hexagon bolt (10x35);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба, стопорная Lock washer | |
23 |
|
|
08321-01107-000
Шайба, стопорнаяLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
23 |
|
|
08321-21107-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка | |
24 |
|
|
08316-10107-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
24 |
|
|
08316-16108-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
