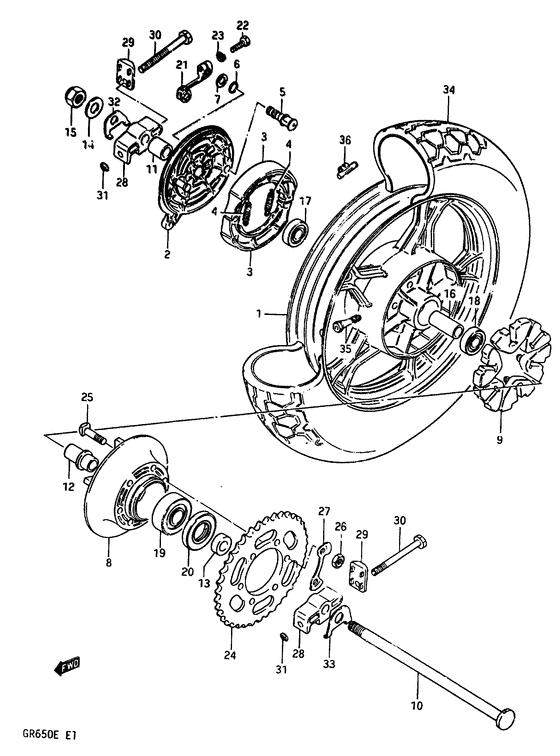

1 | | Деталь Whl casting 2.5 Wheel, rear (16xmt2.50) (black) Wheel, rear (16xmt2.50) (black); | |
1 |
|
|
64150-15500-291
Деталь Whl casting 2.5Wheel, rear (16xmt2.50) (black) Wheel, rear (16xmt2.50) (black);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь Panel rr hub | |
2 |
|
|
64210-15500-000
Деталь Panel rr hub
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Деталь Shoe, brake | |
3 |
|
|
64410-11301-000
Деталь Shoe, brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Деталь SPRING,BRAKE SHOE Spring, shoe Spring; | |
4 |
|
|
55420-30000-000
Деталь SPRING,BRAKE SHOESpring, shoe Spring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Деталь CAM,BRAKE Cam, rear brake | |
5 |
|
|
54440-08004-000
Деталь CAM,BRAKECam, rear brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Cam, brake | |
5 |
|
|
54440-08003-000
Деталь Cam, brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь O RING(D:2.4,ID:14.8) O ring (id:14.8,dd:2.4) | |
6 |
|
|
09280-15003-000
Деталь O RING(D:2.4,ID:14.8)O ring (id:14.8,dd:2.4)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Cam shaft dust seal | |
6 |
|
|
09280-15001-000
Деталь Cam shaft dust seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба | |
7 |
|
|
09160-15048-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Dust seal washe Dust seal washer Washer; | |
7 |
|
|
09160-15001-000
Деталь Dust seal washeDust seal washer Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь DRUM,RR SPROCKET MOUNTING | |
8 |
|
|
64611-31003-000
Деталь DRUM,RR SPROCKET MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Drum, sprocket | |
8 |
|
|
64611-31001-000
Деталь Drum, sprocket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь ABSORBER,RR HUB SHOCK Absorber,rear hub shock | |
9 |
|
|
64651-31001-000
Деталь ABSORBER,RR HUB SHOCKAbsorber,rear hub shock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Shock absorber, drum | |
9 |
|
|
64651-31000-000
Деталь Shock absorber, drum
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь Axyle, rear | |
10 |
|
|
64711-15501-000
Деталь Axyle, rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь Spacer rr axle Spacer, rh | |
11 |
|
|
09180-17070-000
Деталь Spacer rr axleSpacer, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Деталь RETAINER,RR SPROCKET DRUM Retainer, drum; | |
12 |
|
|
64733-31300-000
Деталь RETAINER,RR SPROCKET DRUM Retainer, drum;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Деталь Spacer rr axle Spacer, lh | |
13 |
|
|
09180-17068-000
Деталь Spacer rr axleSpacer, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
09160-17050-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
14 |
|
|
09160-17013-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Гайка | |
15 |
|
|
09159-16002-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь SPACER(17.5X25X70) Spacer, bearing; | |
16 |
|
|
09180-17069-000
Деталь SPACER(17.5X25X70) Spacer, bearing;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Подшипник B1 17X47X14 Bearing, rh | |
17 |
|
|
08133-63037-000
Подшипник B1 17X47X14Bearing, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Подшипник B1 17X47X14 Bearing, lh | |
18 |
|
|
08153-63037-000
Подшипник B1 17X47X14Bearing, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Деталь BEARING(25X62X17) Bearing (25x62x17) | |
19 |
|
|
09262-25073-000
Деталь BEARING(25X62X17)Bearing (25x62x17)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
19 |
|
|
08113-63050-000
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь SEAL,OIL(33X62X7) Seal,dust | |
20 |
|
|
09285-33001-000
Деталь SEAL,OIL(33X62X7)Seal,dust
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Деталь Lever brake cam | |
21 |
|
|
64451-15500-000
Деталь Lever brake cam
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
01500-06257-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
22 |
|
|
01107-06258-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба, стопорная | |
23 |
|
|
08321-01067-000
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
23 |
|
|
08321-21068-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь Sprocket,rr Sprocket, rear (nt:38) (black) Sprocket, rear (nt:38) (black); Model e | |
24 |
|
|
64511-15510-000
Деталь Sprocket,rrSprocket, rear (nt:38) (black) Sprocket, rear (nt:38) (black); Model e
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь Sprocket, rear (nt:38) Model d | |
24 |
|
|
64511-31760-000
Деталь Sprocket, rear (nt:38) Model d
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Деталь BOLT(10X35.5) | |
25 |
|
|
09105-10001-000
Деталь BOLT(10X35.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model d | |
25 |
|
|
09119-10002-000
Болт Model d
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
09140-10026-XC0
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Nut,rr sprockt | |
26 |
|
|
09140-10026-000
Деталь Nut,rr sprockt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба Washer Washer; | |
27 |
|
|
09169-10007-000
ШайбаWasher Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
28 | | Деталь Adjuster chain | |
28 |
|
|
61411-15500-000
Деталь Adjuster chain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Деталь PLATE,CHAIN ADJUSTER GUIDE | |
29 |
|
|
61421-15501-000
Деталь PLATE,CHAIN ADJUSTER GUIDE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина | |
29 |
|
|
61421-15500-000
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Деталь Bolt chain adju Bolt, adjuster | |
30 |
|
|
61431-16700-000
Деталь Bolt chain adjuBolt, adjuster
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Деталь E RING | |
31 |
|
|
08332-1104B-000
Деталь E RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь E ring | |
31 |
|
|
08332-11046-000
Деталь E ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Деталь WASHER,CHAIN ADJUSTER RH Washer, rh | |
32 |
|
|
64713-43400-000
Деталь WASHER,CHAIN ADJUSTER RHWasher, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
32 |
|
|
64713-15500-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Деталь Washer chain ad Washer, lh | |
33 |
|
|
64712-15501-000
Деталь Washer chain adWasher, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Деталь Tire, rear (130/90-16 67h) Irc | |
34 |
|
|
65100-15515-000
Деталь Tire, rear (130/90-16 67h) Irc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Деталь VALVE,TIRE TR413 BS Valve assy, wheel rim | |
35 |
|
|
43130-78030-000
Деталь VALVE,TIRE TR413 BSValve assy, wheel rim
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан | |
35 |
|
|
43130-75150-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь BALANCER,WHEEL(10G) Balanceer, wheel (no. 1) | |
36 |
|
|
55411-17G00-000
Деталь BALANCER,WHEEL(10G)Balanceer, wheel (no. 1)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Балансир | |
36 |
|
|
55413-45100-000
Балансир
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Балансир | |
36 |
|
|
55412-45100-000
Балансир
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь BALANCER,WHEEL(20G) Balanceer, wheel (no. 2) | |
36 |
|
|
55412-17G00-000
Деталь BALANCER,WHEEL(20G)Balanceer, wheel (no. 2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Деталь Balancer 20gram Balancer (20g); | |
36 |
|
|
55411-45100-000
Деталь Balancer 20gram Balancer (20g);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
