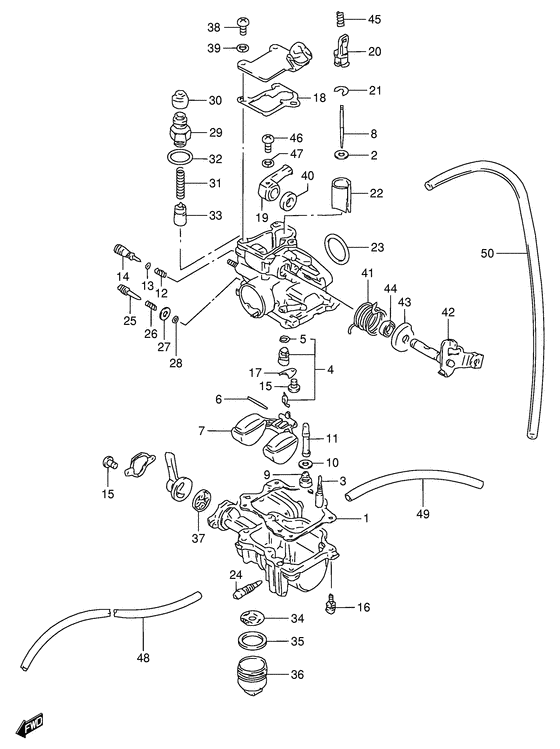

| | Карбюратор Model m | |
|
|
|
13200-02A21-000
Карбюратор Model m
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
| | Карбюратор Model l | |
|
|
|
13200-02A20-000
Карбюратор Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Прокладка | |
1 |
|
|
13251-09400-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Шайба Washer; | |
2 |
|
|
13615-09400-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | JET,PILOT(12.5) Jet, pilot (12.5); | |
3 |
|
|
09492-12003-000
JET,PILOT(12.5) Jet, pilot (12.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | VALVE ASSY,NEEDLE | |
4 |
|
|
13370-31C80-000
VALVE ASSY,NEEDLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан | |
4 |
|
|
13370-02411-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Кольцо O ring | |
5 |
|
|
13374-46710-000
КольцоO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Поплавок Pin, float; | |
6 |
|
|
13254-20010-000
Поплавок Pin, float;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Поплавок | |
7 |
|
|
13250-30D50-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поплавок Float; | |
7 |
|
|
13250-16A00-000
Поплавок Float;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Жиклер Needle, jet (3t17-4); | |
8 |
|
|
13383-02A01-000
Жиклер Needle, jet (3t17-4);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | JET,MAIN(85) Jet, main (85) Jet, main (85); | |
9 |
|
|
09491-85008-000
JET,MAIN(85)Jet, main (85) Jet, main (85);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | PACKING,MAIN JET Gasket | |
10 |
|
|
13386-04700-000
PACKING,MAIN JETGasket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Жиклер игольчатый Jet, needle (f-1); | |
11 |
|
|
09494-00568-000
Жиклер игольчатый Jet, needle (f-1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Пружина | |
12 |
|
|
13268-48700-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кольцо O ring O ring; | |
13 |
|
|
13295-33010-000
КольцоO ring O ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Винт стопорный Throttle stop screw Screw, throttle stop; | |
14 |
|
|
13267-36600-000
Винт стопорныйThrottle stop screw Screw, throttle stop;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
02112-0306B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
15 |
|
|
02112-03066-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Болт Screw; | |
16 |
|
|
13601-04148-000
Болт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Плата клапана Plate; | |
17 |
|
|
13373-46710-000
Плата клапана Plate;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка | |
18 |
|
|
13266-09400-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Рычаг | |
19 |
|
|
13541-09400-000
Рычаг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Коннектор | |
20 |
|
|
13511-09400-000
Коннектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Крепёж игольчатый | |
21 |
|
|
13394-12110-000
Крепёж игольчатый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | VALVE,THROTTLE(CA:3.5) Valve, piston (ca:3.5); | |
22 |
|
|
13551-09400-000
VALVE,THROTTLE(CA:3.5) Valve, piston (ca:3.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Кольцо | |
23 |
|
|
13278-09400-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Заглушка дренажная Screw, drain; | |
24 |
|
|
13247-02340-000
Заглушка дренажная Screw, drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Винт топливный Screw, air Screw, air (1 1/2); | |
25 |
|
|
13267-09400-000
Винт топливныйScrew, air Screw, air (1 1/2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружина дросселя | |
26 |
|
|
13268-35010-000
Пружина дросселя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба Gasket Washer; | |
27 |
|
|
13291-29900-000
ШайбаGasket Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | O RING,PILOT AIR SCREW | |
28 |
|
|
13295-29900-000
O RING,PILOT AIR SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | CAP,STARTER Cap, plunger Cap, starter; | |
29 |
|
|
13418-43200-000
CAP,STARTERCap, plunger Cap, starter;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Крышка Cap Cap; | |
30 |
|
|
13681-04010-000
КрышкаCap Cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Пружина Spring, starter; | |
31 |
|
|
13417-01010-000
Пружина Spring, starter;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Кольцо карбюратора O ring | |
32 |
|
|
13278-02330-000
Кольцо карбюратораO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | PLUNGER,STARTER Plunger, starter; | |
33 |
|
|
13411-01010-000
PLUNGER,STARTER Plunger, starter;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Фильтр | |
34 |
|
|
13314-09400-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | GASKET,CLEANER CUP Gasket, cup | |
35 |
|
|
44346-20050-000
GASKET,CLEANER CUPGasket, cup
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | CUP,FUEL COCK Cup, fuel cock; | |
36 |
|
|
44347-20050-000
CUP,FUEL COCK Cup, fuel cock;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Прокладка | |
37 |
|
|
13317-09400-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Болт | |
38 |
|
|
02112-0410A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
38 |
|
|
02112-04106-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
39 | | Пластина замка | |
39 |
|
|
08321-0104A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
39 |
|
|
08321-21046-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
40 | | Кольцо | |
40 |
|
|
13572-09400-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Пружина | |
41 |
|
|
13573-09400-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Вал | |
42 |
|
|
13550-09400-000
Вал
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Пластина | |
43 |
|
|
13557-09400-000
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Валик | |
44 |
|
|
13651-51010-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Пружина | |
45 |
|
|
13543-09400-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Болт | |
46 |
|
|
02112-0412A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
46 |
|
|
02112-04126-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Пластина замка | |
47 |
|
|
08321-0104A-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина замка | |
47 |
|
|
08321-21046-000
Пластина замка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | HOSE(2.5X7X600) Hose, out no.4 (2.5x7x300) | |
48 |
|
|
09355-25705-600
HOSE(2.5X7X600)Hose, out no.4 (2.5x7x300)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (2.5x5x250) Hose, over flow (2.5x5x250) Hose (2.5x5x250); L:250->25 | |
48 |
|
|
13683-35430-000
Hose (2.5x5x250)Hose, over flow (2.5x5x250) Hose (2.5x5x250); L:250->25
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Шланг 4.5 X 8.5 | |
49 |
|
|
09355-45855-600
Шланг 4.5 X 8.5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг L:600->5 | |
49 |
|
|
13683-35420-000
Шланг L:600->5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | HOSE(4X7X600) Hose, breather (l:600) | |
50 |
|
|
09352-40703-600
HOSE(4X7X600)Hose, breather (l:600)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose 4x7x350 Hose,air vent,lh (4x7x325) Hose (4x7x325); | |
50 |
|
|
13684-09410-000
Hose 4x7x350Hose,air vent,lh (4x7x325) Hose (4x7x325);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
