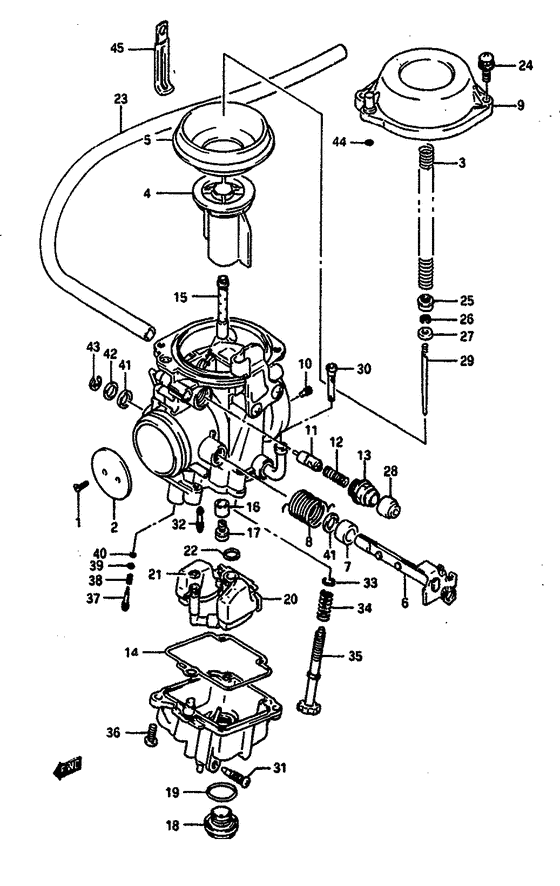

1 | | Болт | |
1 |
|
|
13604-44080-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
1 |
|
|
13604-07D00-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | | Valve,throttle Valve, throttle (110) Valve,throttle (110); | |
2 |
|
|
13551-12D00-000
Valve,throttleValve, throttle (110) Valve,throttle (110);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Пружина | |
3 |
|
|
13417-12D00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | VALVE,PISTON Valve,piston; | |
4 |
|
|
13501-12D00-000
VALVE,PISTON Valve,piston;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Диафрагма | |
5 |
|
|
13507-07D01-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Диафрагма | |
5 |
|
|
13507-07D00-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Shaft assy,thro Shaft assy, throttle Shaft assy,throttle; | |
6 |
|
|
13550-12D00-000
Shaft assy,throShaft assy, throttle Shaft assy,throttle;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кольцо | |
7 |
|
|
13557-05A20-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Пружина | |
8 |
|
|
13573-12D00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Крышка диафрагмы Cover,diaphragm; E18,dr650rsul e22 | |
9 |
|
|
13502-12D10-000
Крышка диафрагмы Cover,diaphragm; E18,dr650rsul e22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Cover,diaphragm Cover,diaphragm; | |
9 |
|
|
13502-12D00-000
Cover,diaphragm Cover,diaphragm;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Жиклер воздушный Jet, air (1.3) Jet,pilot air (1.3); | |
10 |
|
|
09493-26004-000
Жиклер воздушныйJet, air (1.3) Jet,pilot air (1.3);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Карбюратор Dr650rsul e22 | |
10 |
|
|
13200-12D40-000
Карбюратор Dr650rsul e22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Карбюратор E24,e39 | |
10 |
|
|
13200-12D30-000
Карбюратор E24,e39
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Карбюратор E22,model m e15 | |
10 |
|
|
13200-12D10-000
Карбюратор E22,model m e15
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Карбюратор E18 | |
10 |
|
|
13200-12D20-000
Карбюратор E18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Карбюратор E16,e17 | |
10 |
|
|
13200-12D00-000
Карбюратор E16,e17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Карбюратор | |
10 |
|
|
13200-12D50-000
Карбюратор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Отсутствующе Plunger assy | |
11 |
|
|
13411-12D00-000
ОтсутствующеPlunger assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Пружина Spring | |
12 |
|
|
13417-22010-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | HOLDER,GUIDE Holder, guide Holder,guide; | |
13 |
|
|
13418-43410-000
HOLDER,GUIDEHolder, guide Holder,guide;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка крышки поплавковой камеры Gasket,float chamber; | |
14 |
|
|
13258-44B00-000
Прокладка крышки поплавковой камеры Gasket,float chamber;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Jet,needle (x-9) Jet,needle (x-9); E18 | |
15 |
|
|
09494-00706-000
Jet,needle (x-9) Jet,needle (x-9); E18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Жиклер игольчатый Jet,needle (x-9); | |
15 |
|
|
09494-00678-000
Жиклер игольчатый Jet,needle (x-9);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Кольцо | |
16 |
|
|
13331-07D00-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | JET,MAIN(150) | |
17 |
|
|
09491-30016-000
JET,MAIN(150)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Жиклер главный (150) | |
17 |
|
|
09491-30004-000
Жиклер главный (150)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Дренаж Bolt, drain Plug,drain; | |
18 |
|
|
13247-32210-000
ДренажBolt, drain Plug,drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | O RING,DRAIN PLUG O ring O ring,drain; | |
19 |
|
|
13249-41310-000
O RING,DRAIN PLUGO ring O ring,drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Поплавок Float/needle valve assy | |
20 |
|
|
13250-13D00-000
ПоплавокFloat/needle valve assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Float/needle valve assy | |
20 |
|
|
13250-44C00-000
Float/needle valve assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Кольцо O ring | |
21 |
|
|
13374-46710-000
КольцоO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | O RING,NEEDLE VALVE SEAT O ring | |
22 |
|
|
13374-35C00-000
O RING,NEEDLE VALVE SEATO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
22 |
|
|
13374-44080-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | HOSE(6.5X11.5X600) Hose (6.5x11.5x600) | |
23 |
|
|
09354-65113-600
HOSE(6.5X11.5X600)Hose (6.5x11.5x600)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (6.5x10.5x475) Hose (6.5x10.5x475); | |
23 |
|
|
13683-12D00-000
Hose (6.5x10.5x475) Hose (6.5x10.5x475);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Винт | |
24 |
|
|
02112-7516B-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
24 |
|
|
13602-34390-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Кольцо | |
25 |
|
|
13331-12D00-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | CLIP,NEEDLE E ring; | |
26 |
|
|
13394-31210-000
CLIP,NEEDLE E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо | |
27 |
|
|
13387-07D00-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Крышка Cap Cap; | |
28 |
|
|
13681-04010-000
КрышкаCap Cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Needle,jet (6i04-3) Needle,jet (6i04-3); Dr650rsul e22 | |
29 |
|
|
13383-12D10-000
Needle,jet (6i04-3) Needle,jet (6i04-3); Dr650rsul e22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | NEEDLE,JET | |
29 |
|
|
13383-12D20-000
NEEDLE,JET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Needle,jet (6h11-3) Needle,jet (6h11-3); | |
29 |
|
|
13383-12D00-000
Needle,jet (6h11-3) Needle,jet (6h11-3);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Фильтр | |
30 |
|
|
13236-12C00-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Заглушка дренажная Screw,drain; | |
31 |
|
|
13247-02340-000
Заглушка дренажная Screw,drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | JET,PILOT(45) Jet, pilot (45) Jet,pilot (45); E18 | |
32 |
|
|
09492-45016-000
JET,PILOT(45)Jet, pilot (45) Jet,pilot (45); E18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Жиклерпроводник Jet,pilot (47.5) Jet,pilot (47.5); | |
32 |
|
|
09492-47013-000
ЖиклерпроводникJet,pilot (47.5) Jet,pilot (47.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба | |
33 |
|
|
13427-38300-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Пружина | |
34 |
|
|
13375-60A00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Регулятор | |
35 |
|
|
13267-14D10-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Регулятор | |
35 |
|
|
13267-28A00-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт Screw, vacuum sw valve | |
36 |
|
|
02112-05127-000
БолтScrew, vacuum sw valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
36 |
|
|
13602-05129-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Винт топливный Screw, pilot (2 7/8) Screw,pilot (1 1/2); | |
37 |
|
|
13279-47070-000
Винт топливныйScrew, pilot (2 7/8) Screw,pilot (1 1/2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Пружина | |
38 |
|
|
13268-47070-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба Gasket Washer; | |
39 |
|
|
13291-29900-000
ШайбаGasket Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | O RING,PILOT AIR SCREW | |
40 |
|
|
13295-29900-000
O RING,PILOT AIR SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Валик | |
41 |
|
|
13556-44B00-000
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | GASKET,THROTTLE SHAFT Washer Washer; | |
42 |
|
|
13557-47070-000
GASKET,THROTTLE SHAFTWasher Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | E RING E ring; | |
43 |
|
|
13617-44080-000
E RING E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Кольцо O ring E18 | |
44 |
|
|
13278-02340-000
КольцоO ring E18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | CLAMP(L:45) | |
45 |
|
|
09404-06206-000
CLAMP(L:45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина шланга (L:60) | |
45 |
|
|
09404-06402-000
Струбцина шланга (L:60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
