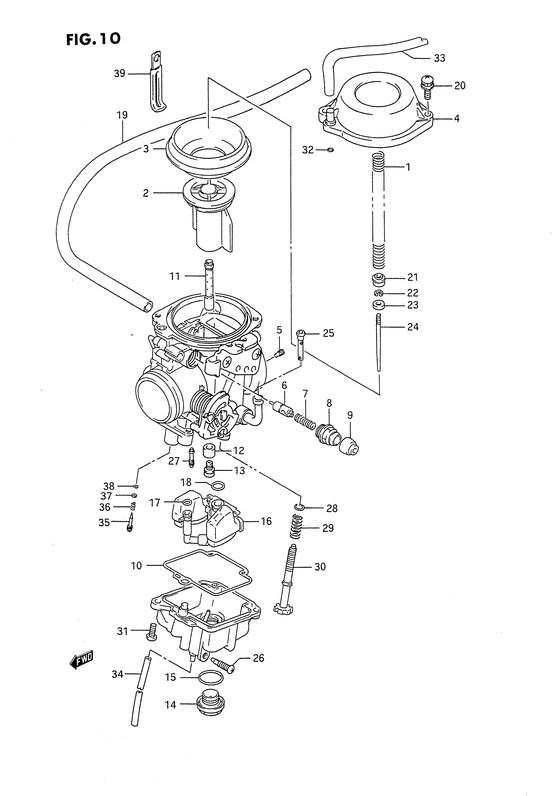

| | Карбюратор E22:dr650rur | |
|
|
|
13200-12E80-000
Карбюратор E22:dr650rur
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
| | Карбюратор E22:dr650run/rup | |
|
|
|
13200-12E40-000
Карбюратор E22:dr650run/rup
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
| | Карбюратор Carburetor assy; E22:dr650rn/rp/rr | |
|
|
|
13200-12E30-000
Карбюратор Carburetor assy; E22:dr650rn/rp/rr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
| | Карбюратор E2,e4,e17,e21,e25,e34,e53 | |
|
|
|
13200-12E00-000
Карбюратор E2,e4,e17,e21,e25,e34,e53
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Пружина | |
1 |
|
|
13417-17D00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | VALVE,PISTON | |
2 |
|
|
13501-12D00-000
VALVE,PISTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Диафрагма | |
3 |
|
|
13507-07D01-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Диафрагма | |
3 |
|
|
13507-07D00-000
Диафрагма
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Крышка диафрагмы E22:dr650run/rup | |
4 |
|
|
13502-12D10-000
Крышка диафрагмы E22:dr650run/rup
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Cover,diaphragm | |
4 |
|
|
13502-12D00-000
Cover,diaphragm
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Жиклер (1.4) | |
5 |
|
|
09493-28006-000
Жиклер (1.4)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Jet, pilot air (1.3) | |
5 |
|
|
09493-28007-000
Jet, pilot air (1.3)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Отсутствующе Plunger assy Plunger assy; | |
6 |
|
|
13411-12D00-000
ОтсутствующеPlunger assy Plunger assy;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина Spring | |
7 |
|
|
13417-22010-000
ПружинаSpring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | HOLDER,GUIDE Holder, guide Holder, guide; | |
8 |
|
|
13418-43410-000
HOLDER,GUIDEHolder, guide Holder, guide;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Крышка Cap Cap; | |
9 |
|
|
13681-04010-000
КрышкаCap Cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка крышки поплавковой камеры Gasket, float chamber; | |
10 |
|
|
13258-44B00-000
Прокладка крышки поплавковой камеры Gasket, float chamber;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | JET,NEEDLE(Y-2) Jet, needle (y-2) Jet, needle (y-2); | |
11 |
|
|
09494-00754-000
JET,NEEDLE(Y-2)Jet, needle (y-2) Jet, needle (y-2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кольцо | |
12 |
|
|
13331-07D00-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | JET,MAIN(137.5) Jet, main (137.5) Jet, main (137.5); E22,e24 | |
13 |
|
|
09491-27010-000
JET,MAIN(137.5)Jet, main (137.5) Jet, main (137.5); E22,e24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Жиклер главный Jet, main (135) Jet, main (135); | |
13 |
|
|
09491-27009-000
Жиклер главныйJet, main (135) Jet, main (135);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Дренаж Bolt, drain Plug, drain; | |
14 |
|
|
13247-32210-000
ДренажBolt, drain Plug, drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | O RING,DRAIN PLUG O ring O ring, drain; | |
15 |
|
|
13249-41310-000
O RING,DRAIN PLUGO ring O ring, drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | FLOAT/NEEDLE VALVE ASSY Float/needle valve assy | |
16 |
|
|
13250-12EH0-000
FLOAT/NEEDLE VALVE ASSYFloat/needle valve assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Float/needle valve assy | |
16 |
|
|
13250-12E00-000
Float/needle valve assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Кольцо O ring | |
17 |
|
|
13374-46710-000
КольцоO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | O RING,NEEDLE VALVE SEAT O ring | |
18 |
|
|
13374-35C00-000
O RING,NEEDLE VALVE SEATO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
18 |
|
|
13374-44080-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | HOSE(6.5X11.5X600) Hose (6.5x11.5x600) | |
19 |
|
|
09354-65113-600
HOSE(6.5X11.5X600)Hose (6.5x11.5x600)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (6.5x10.5x500) L:500->25 | |
19 |
|
|
13683-15A30-000
Hose (6.5x10.5x500) L:500->25
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Винт | |
20 |
|
|
02112-7516B-000
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
20 |
|
|
13602-34390-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Кольцо | |
21 |
|
|
13331-12D00-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | CLIP,NEEDLE E ring; | |
22 |
|
|
13394-31210-000
CLIP,NEEDLE E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Кольцо | |
23 |
|
|
13387-07D00-000
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Жиклер Needle, jet (6f14); E22:dr650rur | |
24 |
|
|
13383-12E30-000
Жиклер Needle, jet (6f14); E22:dr650rur
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | NEEDLE,JET Needle, jet (6f6-3); | |
24 |
|
|
13383-12E00-000
NEEDLE,JET Needle, jet (6f6-3);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Фильтр | |
25 |
|
|
13236-12C00-000
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Винт дренажный Screw, drain; | |
26 |
|
|
13247-13A00-000
Винт дренажный Screw, drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Жиклерпроводник Jet,pilot (47.5) Jet, pilot (47.5); E22,e24 | |
27 |
|
|
09492-47013-000
ЖиклерпроводникJet,pilot (47.5) Jet, pilot (47.5); E22,e24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Жиклер (52.5) Jet, pilot (52.5) Jet, pilot (52.5); | |
27 |
|
|
09492-52010-000
Жиклер (52.5)Jet, pilot (52.5) Jet, pilot (52.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба | |
28 |
|
|
13427-38300-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Пружина | |
29 |
|
|
13271-24D00-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Регулятор | |
30 |
|
|
13267-14D10-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Регулятор | |
30 |
|
|
13267-28A00-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
02112-05167-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Кольцо O ring | |
32 |
|
|
13278-02340-000
КольцоO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Шланг 4.5 X 8.5 | |
33 |
|
|
09355-45855-600
Шланг 4.5 X 8.5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (4.5x8x250) | |
33 |
|
|
13684-36510-000
Hose (4.5x8x250)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | HOSE(3X7X600) Hose, lubrication no.1 | |
34 |
|
|
09355-30705-600
HOSE(3X7X600)Hose, lubrication no.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (3x5x500-250) Hose,overflow (3x5x500) | |
34 |
|
|
13684-18900-000
Hose (3x5x500-250)Hose,overflow (3x5x500)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Винт топливный Screw, pilot (2 7/8) Screw, air (1.0); | |
35 |
|
|
13279-47070-000
Винт топливныйScrew, pilot (2 7/8) Screw, air (1.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Пружина | |
36 |
|
|
13268-47070-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Шайба Gasket Washer; | |
37 |
|
|
13291-29900-000
ШайбаGasket Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | O RING,PILOT AIR SCREW | |
38 |
|
|
13295-29900-000
O RING,PILOT AIR SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | CLAMP(L:45) | |
39 |
|
|
09404-06206-000
CLAMP(L:45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина шланга (L:60) | |
39 |
|
|
09404-06402-000
Струбцина шланга (L:60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
