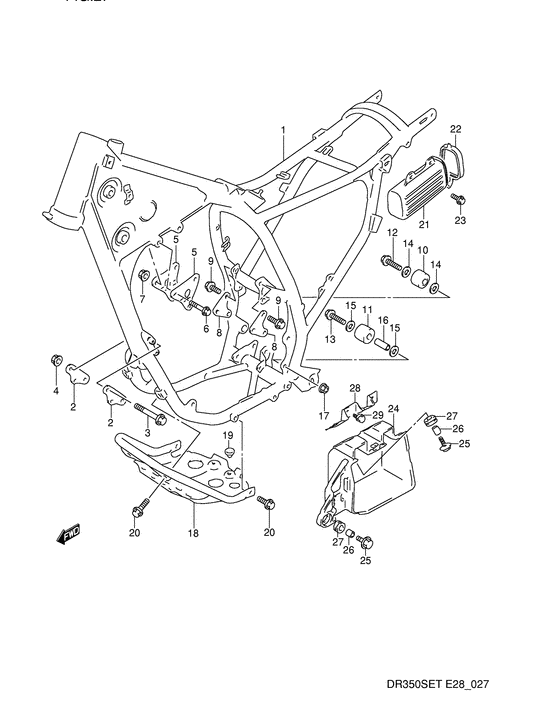

1 | | Frame (blue) Model n/p | |
1 |
|
|
41100-14D31-0NF
Frame (blue) Model n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame (blue) Model m | |
1 |
|
|
41100-14D30-0NF
Frame (blue) Model m
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame (blue) Model l | |
1 |
|
|
41100-14D20-0NF
Frame (blue) Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PLATE,ENGINE MOUNT FR Plate, front | |
2 |
|
|
41911-14D01-000
PLATE,ENGINE MOUNT FRPlate, front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt 8x85 | |
3 |
|
|
09103-08294-000
Bolt 8x85
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка | |
4 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Plate,engine mo Plate, upper | |
5 |
|
|
41991-14D01-000
Plate,engine moPlate, upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | BOLT(8X70) | |
6 |
|
|
09103-08293-000
BOLT(8X70)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка | |
7 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Plate,engine mo Plate, lower (silver) | |
8 |
|
|
41971-14D01-000
Plate,engine moPlate, lower (silver)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | BOLT(8X16) | |
9 |
|
|
09103-08283-000
BOLT(8X16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | ROLLER,CHAIN Roller, chain lower | |
10 |
|
|
43910-27C11-000
ROLLER,CHAINRoller, chain lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Roller, chain control Roller, chain upper Model l | |
10 |
|
|
43910-27C10-000
Roller, chain controlRoller, chain upper Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | ROLLER,CHAIN CONTROL Roller, chain control Roller, chain lower; Model l | |
11 |
|
|
43911-01B10-000
ROLLER,CHAIN CONTROLRoller, chain control Roller, chain lower; Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт Bolt, upper; | |
12 |
|
|
09103-08178-000
Болт Bolt, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | BOLT(8X45) Bolt chain roller | |
13 |
|
|
09103-08043-000
BOLT(8X45)Bolt chain roller
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,lower Bolt, lower; Model m/n/p | |
13 |
|
|
09103-08068-000
Bolt,lower Bolt, lower; Model m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт Bolt, cyl head no.5 Bolt, lower; Model l | |
13 |
|
|
01550-08457-000
БолтBolt, cyl head no.5 Bolt, lower; Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба Washer; Model n/p | |
14 |
|
|
08211-08121-000
Шайба Washer; Model n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба Washer, upper Washer, upper; Model l | |
14 |
|
|
09160-08074-000
ШайбаWasher, upper Washer, upper; Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба Washer, lower; Model n/p | |
15 |
|
|
08211-08121-000
Шайба Washer, lower; Model n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
09160-08130-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Model l | |
15 |
|
|
09160-08021-000
Шайба Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Кольцо/шайба | |
16 |
|
|
09180-08206-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Spacer, chain roller Model l | |
16 |
|
|
09180-08136-000
Spacer, chain roller Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка Nut, crankcase stud bolt Nut, lower; | |
17 |
|
|
08313-20087-000
ГайкаNut, crankcase stud bolt Nut, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | PROTECTOR,ENGINE(SILVER) Protector, engine (silver) | |
18 |
|
|
42510-14D10-13L
PROTECTOR,ENGINE(SILVER)Protector, engine (silver)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Protector, engine (silver) Model l | |
18 |
|
|
42510-14D01-13L
Protector, engine (silver) Model l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Подушка | |
19 |
|
|
09321-10026-000
Подушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт Bolt, clamp | |
20 |
|
|
01550-08127-000
БолтBolt, clamp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | HOLDER,TOOL | |
21 |
|
|
47431-14D00-000
HOLDER,TOOL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Крышка | |
22 |
|
|
47432-14D00-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(6X16) Bolt, joint | |
23 |
|
|
09116-06165-000
BOLT(6X16)Bolt, joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
23 |
|
|
09116-06085-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | HOLDER,BATTERY | |
24 |
|
|
41541-03D00-000
HOLDER,BATTERY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | BOLT(6X20) Bolt (6x20); | |
25 |
|
|
09116-06010-000
BOLT(6X20) Bolt (6x20);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
26 | | Кольцо/шайба Spacer (6.5x9x8.5) | |
26 |
|
|
09180-06262-000
Кольцо/шайбаSpacer (6.5x9x8.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо/шайба | |
26 |
|
|
09180-06152-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
27 | | Подушка Cushion, holder | |
27 |
|
|
09320-09016-000
ПодушкаCushion, holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
28 | | Plate comp,batt Plate, battery holder | |
28 |
|
|
41560-14D00-000
Plate comp,battPlate, battery holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Заглушка масляной магистрали Bolt | |
29 |
|
|
01550-0610B-000
Заглушка масляной магистралиBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка масляной магистрали | |
29 |
|
|
01517-06105-000
Заглушка масляной магистрали
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
