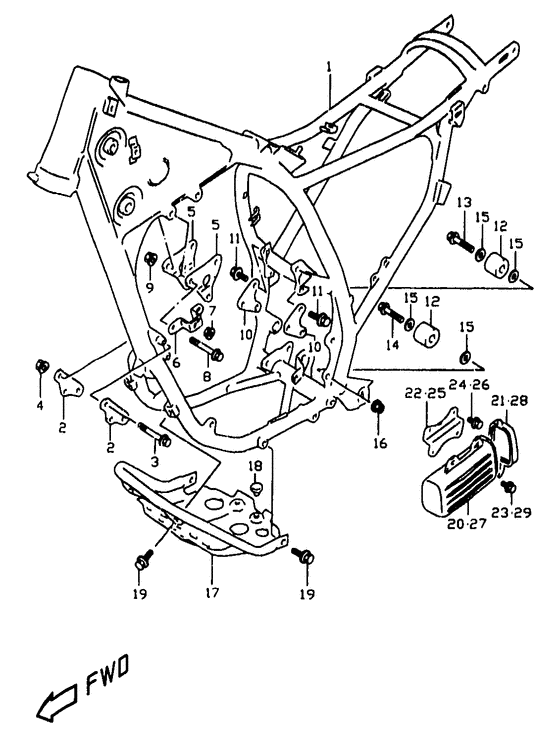

1 | | Frame (charcoal) Frame (charcoal); E24 | |
1 |
|
|
41100-14E50-24K
Frame (charcoal) Frame (charcoal); E24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame comp Frame (charcoal) Frame (charcoal); | |
1 |
|
|
41100-14D12-24K
Frame compFrame (charcoal) Frame (charcoal);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PLATE,ENGINE MOUNT FR Plate, front | |
2 |
|
|
41911-14D01-000
PLATE,ENGINE MOUNT FRPlate, front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt 8x85 | |
3 |
|
|
09103-08294-000
Bolt 8x85
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка | |
4 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Plate,engine mo Plate, upper | |
5 |
|
|
41991-14D01-000
Plate,engine moPlate, upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | PLATE,FUEL TANK STOPPER Plate, fuel tank stopper lh | |
6 |
|
|
44164-14D00-000
PLATE,FUEL TANK STOPPERPlate, fuel tank stopper lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Подушка | |
7 |
|
|
09321-10024-000
Подушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cushion,frame c Cushion; Model w/x | |
7 |
|
|
09321-10020-000
Cushion,frame c Cushion; Model w/x
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Подушка Model v | |
7 |
|
|
09321-10018-000
Подушка Model v
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | BOLT(8X70) | |
8 |
|
|
09103-08293-000
BOLT(8X70)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Гайка | |
9 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Plate,engine mo Plate, lower (silver) Plate, lower (silver); | |
10 |
|
|
41971-14D01-000
Plate,engine moPlate, lower (silver) Plate, lower (silver);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT(8X16) | |
11 |
|
|
09103-08283-000
BOLT(8X16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | ROLLER,CHAIN Roller, chain lower Roller, chain upper; | |
12 |
|
|
43910-27C11-000
ROLLER,CHAINRoller, chain lower Roller, chain upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт Bolt, upper; | |
13 |
|
|
09103-08178-000
Болт Bolt, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | BOLT(8X45) Bolt chain roller | |
14 |
|
|
09103-08043-000
BOLT(8X45)Bolt chain roller
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,lower Bolt, lower; | |
14 |
|
|
09103-08068-000
Bolt,lower Bolt, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба Washer; | |
15 |
|
|
09181-08111-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка | |
16 |
|
|
08313-2008B-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка Nut, lower; | |
16 |
|
|
08313-20083-000
Гайка Nut, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | PROTECTOR,ENGINE(SILVER) Protector, engine (silver) Protector, engine (silver); | |
17 |
|
|
42510-14D10-13L
PROTECTOR,ENGINE(SILVER)Protector, engine (silver) Protector, engine (silver);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Подушка | |
18 |
|
|
09321-10026-000
Подушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Заглушка масляной магистрали Plug, drain | |
19 |
|
|
01550-0812B-000
Заглушка масляной магистралиPlug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil gallery | |
19 |
|
|
01550-08123-000
БолтPlug, oil gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | HOLDER,TOOL Opt | |
20 |
|
|
47431-14D00-000
HOLDER,TOOL Opt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Крышка Opt | |
21 |
|
|
47432-14D00-000
Крышка Opt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | PLATE,TOOL HOLDER FITING Plate,tool holder Plate, tool holder; Opt | |
22 |
|
|
47440-14D00-000
PLATE,TOOL HOLDER FITINGPlate,tool holder Plate, tool holder; Opt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BOLT(6X16) Bolt, joint | |
23 |
|
|
09116-06165-000
BOLT(6X16)Bolt, joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt (6x16) Opt | |
23 |
|
|
09116-06144-000
БолтBolt (6x16) Opt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Заглушка масляной магистрали Bolt | |
24 |
|
|
01550-0610B-000
Заглушка масляной магистралиBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Opt | |
24 |
|
|
01550-06103-000
Болт Opt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | PLATE,TOOL HOLDER FITING Plate,tool holder Plate, tool holder; E24 | |
25 |
|
|
47440-14D00-000
PLATE,TOOL HOLDER FITINGPlate,tool holder Plate, tool holder; E24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Заглушка масляной магистрали Bolt | |
26 |
|
|
01550-0610B-000
Заглушка масляной магистралиBolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт E24 | |
26 |
|
|
01550-06103-000
Болт E24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | HOLDER,TOOL E24 | |
27 |
|
|
47431-14D00-000
HOLDER,TOOL E24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Крышка E24 | |
28 |
|
|
47432-14D00-000
Крышка E24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | BOLT(6X16) Bolt, joint | |
29 |
|
|
09116-06165-000
BOLT(6X16)Bolt, joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt (6x16) E24 | |
29 |
|
|
09116-06144-000
БолтBolt (6x16) E24
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
