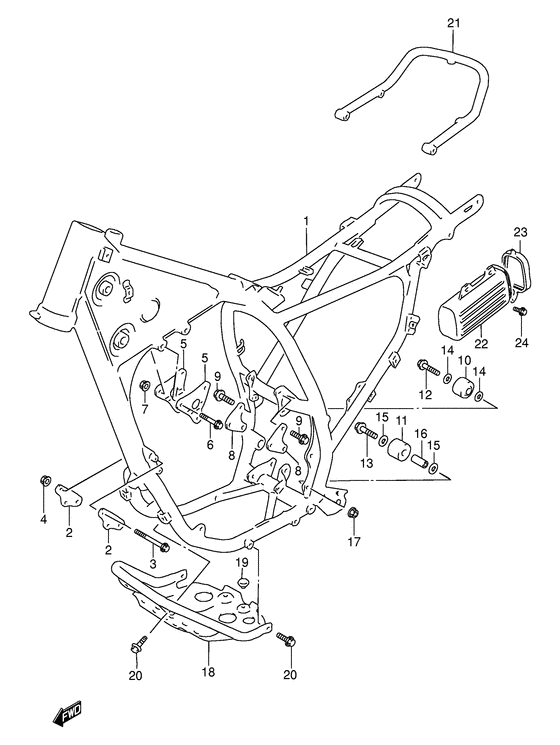

1 | | Рама Frame (blue) Frame (blue); | |
1 |
|
|
41100-15D22-0NF
РамаFrame (blue) Frame (blue);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | PLATE,ENGINE MOUNT FR Plate, front | |
2 |
|
|
41911-14D01-000
PLATE,ENGINE MOUNT FRPlate, front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt 8x85 | |
3 |
|
|
09103-08294-000
Bolt 8x85
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка | |
4 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Plate,engine mo Plate, upper | |
5 |
|
|
41991-14D01-000
Plate,engine moPlate, upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | BOLT(8X70) | |
6 |
|
|
09103-08293-000
BOLT(8X70)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка | |
7 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Plate,engine mo Plate, lower (silver) | |
8 |
|
|
41971-14D01-000
Plate,engine moPlate, lower (silver)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | BOLT(8X16) | |
9 |
|
|
09103-08283-000
BOLT(8X16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | ROLLER,CHAIN Roller, chain lower | |
10 |
|
|
43910-27C11-000
ROLLER,CHAINRoller, chain lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | ROLLER,CHAIN CONTROL Roller, chain control | |
11 |
|
|
43911-01B10-000
ROLLER,CHAIN CONTROLRoller, chain control
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт Bolt, upper; | |
12 |
|
|
09103-08178-000
Болт Bolt, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | BOLT(8X45) Bolt chain roller | |
13 |
|
|
09103-08043-000
BOLT(8X45)Bolt chain roller
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,lower Bolt, lower; | |
13 |
|
|
09103-08068-000
Bolt,lower Bolt, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба - опора Washer, upper Washer, upper; | |
14 |
|
|
08211-08221-000
Шайба - опораWasher, upper Washer, upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба Washer, lower; | |
15 |
|
|
08211-08121-000
Шайба Washer, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Кольцо/шайба | |
16 |
|
|
09180-08206-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Spacer, chain roller | |
16 |
|
|
09180-08136-000
Spacer, chain roller
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка | |
17 |
|
|
08313-2008B-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка Nut, lower; | |
17 |
|
|
08313-20083-000
Гайка Nut, lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | PROTECTOR,ENGINE(SILVER) Protector, engine (silver) Protector, engine (silver); | |
18 |
|
|
42510-14D10-13L
PROTECTOR,ENGINE(SILVER)Protector, engine (silver) Protector, engine (silver);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Подушка | |
19 |
|
|
09321-10026-000
Подушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Заглушка масляной магистрали Plug, drain | |
20 |
|
|
01550-0812B-000
Заглушка масляной магистралиPlug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil gallery | |
20 |
|
|
01550-08123-000
БолтPlug, oil gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | GRIP,RR Grip, rear (white); | |
21 |
|
|
43980-14D90-1TS
GRIP,RR Grip, rear (white);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | HOLDER,TOOL | |
22 |
|
|
47431-14D00-000
HOLDER,TOOL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
47432-14D00-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | BOLT(6X16) Bolt, joint | |
24 |
|
|
09116-06165-000
BOLT(6X16)Bolt, joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt (6x16) Bolt (6x16); | |
24 |
|
|
09116-06144-000
БолтBolt (6x16) Bolt (6x16);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
