Crankcase cover ass`y (v для мотоциклов Suzuki DR-Z400 (2008)

Москва и регионы России

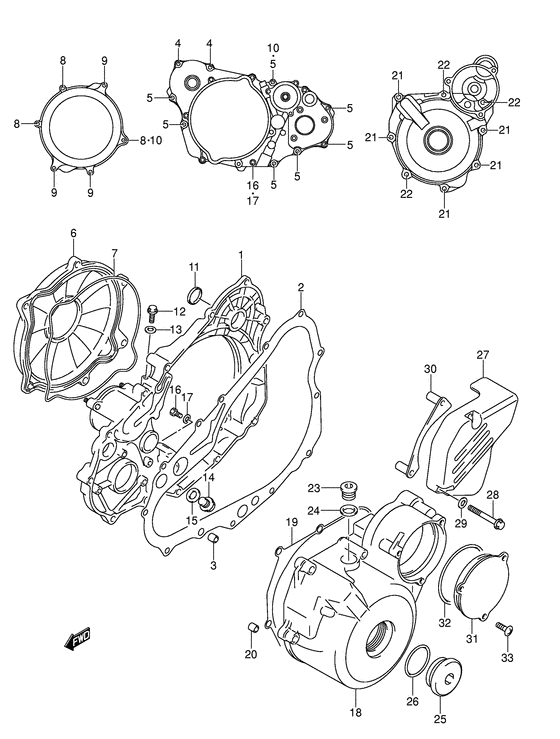

Crankcase cover ass`y (v

Suzuki DR-Z400

Crankcase cover ass`y (v

Crankcase cover ass`y (v

1

2

3

4

4

4

4

5

5

5

5

5

5

5

5

5

5

5

5

5

5

6

7

8

8

8

8

8

8

9

9

9

9

9

9

10

10

11

12

12

13

14

15

16

16

16

16

17

17

18

19

20

21

21

21

21

21

21

21

21

21

21

22

22

22

22

22

22

23

24

25

26

27

28

28

29

30

31

32

33

33

#

oem код

название

цена

1

11341-29F50-000

COVER,CLUTCH INNER

COVER,CLUTCH INNER

2

11482-29F00-000

GASKET,CLUTCH COVER

GASKET,CLUTCH COVER

3

04211-09149-000

Штифт

Штифт

Dowel pin

4

01547-0620A-000

Болт

Болт

Model k7/k8/k9

4

01547-0620B-000

Болт

Болт

Model k5/k6

5

01547-0630A-000

Болт

Болт

Model k7/k8/k9

5

01547-0630B-000

Болт

Болт

Bolt Model k5/k6

6

11371-29F50-000

COVER,CLUTCH OUTER

COVER,CLUTCH OUTER

Cover, clutch outer;

7

11484-29F00-000

O RING,CLUTCH COVER OUTER

O RING,CLUTCH COVER OUTER

O ring, clutch cover outer O ring, clutch outer cover;

8

01547-0620A-000

Болт

Болт

Bolt, outer cover; Model k7/k8/k9

8

01547-0620B-000

Болт

Болт

Bolt, outer cover; Model k5/k6

9

01547-0655A-000

Болт

Болт

Bolt, outer cover; Model k7/k8/k9

9

01547-0655B-000

Болт

Болт

Bolt, outer cover; Model k5/k6

10

09168-06023-000

GASKET(5.8X13X1.2)

GASKET(5.8X13X1.2)

Gasket (5.8x13x1.2)

11

11342-15D00-000

Заглушка

Заглушка

Plug, clutch cover kick;

12

01547-0612A-000

Болт

Болт

Bolt, push rod guide Plug, oil gallery; Model k7/k8/k9

12

01547-0612B-000

Болт

Болт

Plug, oil gallery; Model k5/k6

13

09168-06023-000

GASKET(5.8X13X1.2)

GASKET(5.8X13X1.2)

Gasket (5.8x13x1.2)

14

09247-12006-000

Заглушка масляной магистрали

Заглушка масляной магистрали

Plug, oil gallery (12x10);

15

09168-12002-000

Прокладка

Прокладка

Gasket Gasket (12.1x16.2x1.2);

16

01550-0610A-000

Болт

Болт

Bolt, oil level; Model k7/k8/k9

16

01550-0610B-000

Заглушка масляной магистрали

Заглушка масляной магистрали

Bolt Bolt, oil level; Model k5/k6

17

09168-06004-000

Кольцо прокладочное

Кольцо прокладочное

Washer (6x11.8x1.5) Gasket (6.2x11x1.2);

18

11351-29F60-000

Крышка зажигания

Крышка зажигания

19

11483-29F00-000

GASKET,MAGNETO COVER

GASKET,MAGNETO COVER

20

04211-09149-000

Штифт

Штифт

Dowel pin

21

01547-0630A-000

Болт

Болт

Model k7/k8/k9

21

01547-0630B-000

Болт

Болт

Bolt Model k5/k6

22

01547-0640A-000

Болт

Болт

Model k7/k8/k9

22

01547-0640B-000

Болт

Болт

Model k5/k6

23

09248-14012-000

Заглушка масляной магистрали

Заглушка масляной магистрали

Plug, rocker arm shaft Plug, t.d.c (14x12);

24

09168-14002-000

GASKET(13.8X18.8X4.8)

GASKET(13.8X18.8X4.8)

Gasket (13.8x18.8x0.4);

25

09259-36016-20H

PLUG(SILVER)

PLUG(SILVER)

Plug, crank hole;

26

09280-33004-000

O RING(D:3.1,ID:32.7)

O RING(D:3.1,ID:32.7)

O ring (d:3.1,id:32.7);

27

11360-29F50-000

COVER,ENGINE SPROCKET

COVER,ENGINE SPROCKET

28

01547-0650A-000

Болт

Болт

Model k7/k8/k9

28

01547-0650B-000

Болт

Болт

Model k5/k6

29

09160-06126-000

Шайба

Шайба

Washer (6.5x14x2);

30

27640-29F11-000

PLATE,FR CHAIN GUIDE

PLATE,FR CHAIN GUIDE

31

11352-29F50-000

COVER,STARTER IDLE GEAR

COVER,STARTER IDLE GEAR

32

09280-71004-000

O RING(D:2.6,ID:69.6)

O RING(D:2.6,ID:69.6)

O ring (d:2.6,id:69.6);

33

02142-0616A-000

Болт

Болт

Model k7/k8/k9

33

02142-0616B-000

Болт

Болт

Screw, hinge Screw; Model k5/k6
