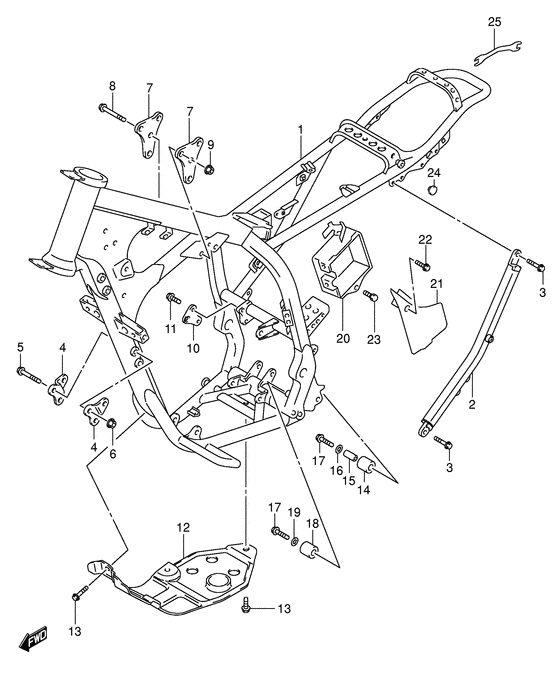

1 | | FRAME(SILVER) Frame (gray); Model k3/k4/k5 | |
1 |
|
|
41100-13E40-YU8
FRAME(SILVER) Frame (gray); Model k3/k4/k5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | FRAME(GRAY) Frame (gray); Model k2 | |
1 |
|
|
41100-13E40-17U
FRAME(GRAY) Frame (gray); Model k2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | FRAME(CHARCOAL) Frame (charcoal); Model k1 | |
1 |
|
|
41100-13E40-24K
FRAME(CHARCOAL) Frame (charcoal); Model k1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | TUBE,FRAME SIDE,L | |
2 |
|
|
41670-13E10-000
TUBE,FRAME SIDE,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт крепёжный Bolt, lower Bolt (8x20); | |
3 |
|
|
09103-08266-000
Болт крепёжныйBolt, lower Bolt (8x20);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | PLATE,HEAD MTG FR | |
4 |
|
|
41911-13E00-000
PLATE,HEAD MTG FR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | BOLT(8X65) | |
5 |
|
|
09103-08141-000
BOLT(8X65)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка | |
6 |
|
|
09159-08034-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | PLATE,HEAD MOUNT RR | |
7 |
|
|
41993-13E02-000
PLATE,HEAD MOUNT RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | BOLT(8X55) | |
8 |
|
|
09103-08339-000
BOLT(8X55)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
8 |
|
|
09103-08170-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Гайка | |
9 |
|
|
08319-3108A-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка Nut; | |
9 |
|
|
08319-31088-000
Гайка Nut;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | PLATE,ENGINE MOUNT RR,R | |
10 |
|
|
41921-13E01-000
PLATE,ENGINE MOUNT RR,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT(8X16) Bolt, rear | |
11 |
|
|
09103-08283-A05
BOLT(8X16)Bolt, rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | BOLT(8X16) Bolt (8x16); | |
11 |
|
|
09103-08283-000
BOLT(8X16) Bolt (8x16);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | PROTECTOR,ENGINE | |
12 |
|
|
42510-13E00-000
PROTECTOR,ENGINE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
01550-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Болт Bolt, clamp | |
13 |
|
|
01550-0612B-000
БолтBolt, clamp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
01550-06123-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | ROLLER,CHAIN CONTROL UPR Roller, chain control upper; | |
14 |
|
|
43911-13E00-000
ROLLER,CHAIN CONTROL UPR Roller, chain control upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Кольцо/шайба | |
15 |
|
|
09180-08156-000
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба Washer | |
16 |
|
|
08211-08201-000
ШайбаWasher
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
09103-08178-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | ROLLER,CHAIN Roller, chain lower Roller, chain control lower; | |
18 |
|
|
43910-27C11-000
ROLLER,CHAINRoller, chain lower Roller, chain control lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба Washer; | |
19 |
|
|
09181-08111-000
Шайба Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | HOLDER,BATTERY | |
20 |
|
|
41540-13E00-000
HOLDER,BATTERY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Крышка, корпус аккумулятора | |
21 |
|
|
41545-13E01-000
Крышка, корпус аккумулятора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | BOLT(6X16) Bolt, outer | |
22 |
|
|
09113-06001-000
BOLT(6X16)Bolt, outer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
09111-06057-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | CAP(OD:20) Cap (od:20); | |
24 |
|
|
09250-08005-000
CAP(OD:20) Cap (od:20);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | SPANNER,OPEN Open spanner | |
25 |
|
|
09813-00039-000
SPANNER,OPENOpen spanner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
