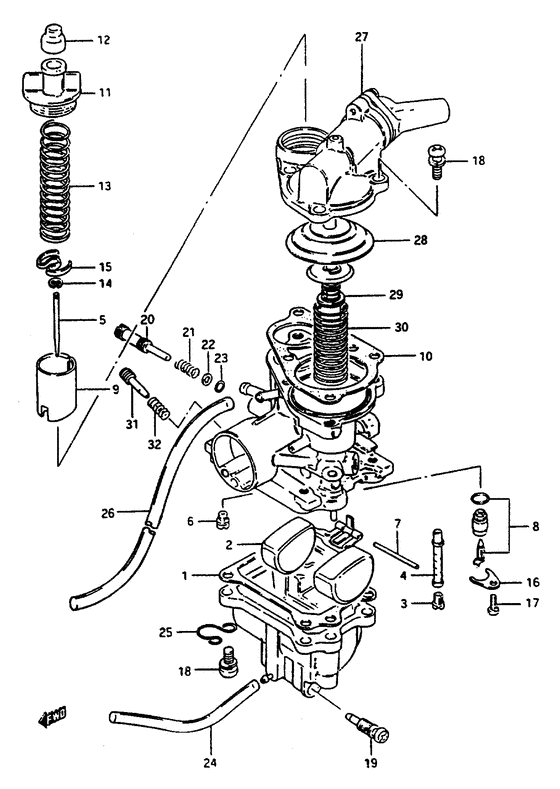

1 | | Прокладка муфты | |
1 |
|
|
13258-02100-000
Прокладка муфты
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Поплавок | |
2 |
|
|
13250-30D50-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поплавок | |
2 |
|
|
13250-16A00-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Жиклер главный Jet, main *jet main (57.5); P22,p25 | |
3 |
|
|
09491-57003-000
Жиклер главныйJet, main *jet main (57.5); P22,p25
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | JET,MAIN(62.5) *jet main (62.5) *jet main (62.5); P18,p34,p39 | |
3 |
|
|
09491-62006-000
JET,MAIN(62.5)*jet main (62.5) *jet main (62.5); P18,p34,p39
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | JET,PILOT AIR(70) Jet, main (#70) *jet,main (70); P04,p41 | |
3 |
|
|
09491-70012-000
JET,PILOT AIR(70)Jet, main (#70) *jet,main (70); P04,p41
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | JET,MAIN(65) Jet, main (#65) *jet, main (65); P02,p16 | |
3 |
|
|
09491-65005-000
JET,MAIN(65)Jet, main (#65) *jet, main (65); P02,p16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Жиклер игольчатый *jet,needle (e-4) *jet,needle (e-4); P18,p22 | |
4 |
|
|
09494-00465-000
Жиклер игольчатый*jet,needle (e-4) *jet,needle (e-4); P18,p22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Жиклер игольчатый Gicleur (e-5) *jet, needle (e-5); P02,p04,p16,p25,p34,p39,p41 | |
4 |
|
|
09494-00413-000
Жиклер игольчатыйGicleur (e-5) *jet, needle (e-5); P02,p04,p16,p25,p34,p39,p41
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Жиклер *needle, jet 3m7-2 p18,p22 | |
5 |
|
|
13383-03A72-000
Жиклер*needle, jet 3m7-2 p18,p22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Жиклер Aiguille 3j14-2 | |
5 |
|
|
13383-03A10-000
ЖиклерAiguille 3j14-2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Жиклерпроводник Jet, pilot (17.5) *jet, pilot (17.5); P18,p22 | |
6 |
|
|
09492-17006-000
ЖиклерпроводникJet, pilot (17.5) *jet, pilot (17.5); P18,p22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Жиклер пропускной (20) Jet, pilot (20) *jet, pilot (20); P41 | |
6 |
|
|
09492-20008-000
Жиклер пропускной (20)Jet, pilot (20) *jet, pilot (20); P41
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Жиклерпроводник Jet,pilot (22.5) *jet, pilot (22.5); P02,p04,p16,p25,p34,p39 | |
6 |
|
|
09492-22006-000
ЖиклерпроводникJet,pilot (22.5) *jet, pilot (22.5); P02,p04,p16,p25,p34,p39
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Поплавок | |
7 |
|
|
13254-20010-000
Поплавок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | VALVE ASSY,NEEDLE | |
8 |
|
|
13370-31C80-000
VALVE ASSY,NEEDLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Soupape complet | |
8 |
|
|
13370-03A40-000
Soupape complet
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Клапан дросселя (CA:2.5) *valve, throttle (ca:2.5) *valve, throttle (ca:2.5); P18,p22 | |
9 |
|
|
13551-03A90-000
Клапан дросселя (CA:2.5)*valve, throttle (ca:2.5) *valve, throttle (ca:2.5); P18,p22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | VALVE,THROTTLE(CA:2.0) | |
9 |
|
|
13551-43250-000
VALVE,THROTTLE(CA:2.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан дросселя (CA:2.0) *valve, throttle (ca:2.0); | |
9 |
|
|
13551-02500-000
Клапан дросселя (CA:2.0) *valve, throttle (ca:2.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка | |
10 |
|
|
13249-02500-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Крышка | |
11 |
|
|
13261-02500-000
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Крышка Cap | |
12 |
|
|
13681-04010-000
КрышкаCap
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина Spring, throttle valve | |
13 |
|
|
13573-02101-000
ПружинаSpring, throttle valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Зажим Clip, needle P22 | |
14 |
|
|
13394-10010-000
ЗажимClip, needle P22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | CLIP,NEEDLE Clip | |
14 |
|
|
13394-40D00-000
CLIP,NEEDLEClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крепёж игольчатый | |
14 |
|
|
13394-12110-000
Крепёж игольчатый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пластина | |
15 |
|
|
13581-07910-000
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор | |
15 |
|
|
13200-17A20-000
Карбюратор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор P22 | |
15 |
|
|
13200-17A10-000
Карбюратор P22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор | |
15 |
|
|
13200-06492-000
Карбюратор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Карбюратор P34 | |
15 |
|
|
13200-06491-000
Карбюратор P34
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор P25 | |
15 |
|
|
13200-06481-000
Карбюратор P25
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор P41 | |
15 |
|
|
13200-03A71-000
Карбюратор P41
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор P04 | |
15 |
|
|
13200-03A61-000
Карбюратор P04
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор P39 | |
15 |
|
|
13200-03A41-000
Карбюратор P39
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Карбюратор P02,p16 | |
15 |
|
|
13200-03A32-000
Карбюратор P02,p16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Плата клапана | |
16 |
|
|
13373-46710-000
Плата клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
02112-0306B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
17 |
|
|
02112-03066-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
13601-04148-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
19 | | Заглушка дренажная | |
19 |
|
|
13247-02340-000
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Регулятор | |
20 |
|
|
13267-29A00-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Регулятор | |
20 |
|
|
13267-02120-000
Регулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Пружина дросселя | |
21 |
|
|
13268-35010-000
Пружина дросселя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина | |
21 |
|
|
13268-95110-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба | |
22 |
|
|
13291-35010-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Кольцо O ring | |
23 |
|
|
13295-33010-000
КольцоO ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | HOSE(3X5X600) | |
24 |
|
|
09352-30503-600
HOSE(3X5X600)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Durite (3x5x175) | |
24 |
|
|
13684-04420-000
Durite (3x5x175)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим шланга *clip | |
25 |
|
|
13692-02500-000
Зажим шланга*clip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | HOSE(3.5X6.5X750) Hose (3.5x6.5x750) | |
26 |
|
|
13684-29C50-000
HOSE(3.5X6.5X750)Hose (3.5x6.5x750)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (3.5*6.5*650) Durite (3.5x6.5x650) *hose(3.5 x 6.5 x 650); | |
26 |
|
|
13684-16A01-000
Hose (3.5*6.5*650)Durite (3.5x6.5x650) *hose(3.5 x 6.5 x 650);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Крышка в сборе *cover assy P22 | |
27 |
|
|
13430-03A72-000
Крышка в сборе*cover assy P22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Крышка в сборе Couvercle complet | |
27 |
|
|
13430-02100-000
Крышка в сбореCouvercle complet
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Диафрагма Diaphragme complet | |
28 |
|
|
13440-02500-000
ДиафрагмаDiaphragme complet
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Plunger assy Poussoir complet | |
29 |
|
|
13411-02500-000
Plunger assyPoussoir complet
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Пружина Ressort | |
30 |
|
|
13417-02500-000
ПружинаRessort
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Винт *screw, air (1 1/2) *screw, air (1 1/2); P18,p22 | |
31 |
|
|
13269-03A72-000
Винт*screw, air (1 1/2) *screw, air (1 1/2); P18,p22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Винт Screw, pilot air (1,1/2) *screw, air (1 3/4); P41 | |
31 |
|
|
13269-04010-000
ВинтScrew, pilot air (1,1/2) *screw, air (1 3/4); P41
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Пружина *spring P18,p41 | |
32 |
|
|
13268-39110-000
Пружина*spring P18,p41
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прушина стопорная Spring P22 | |
33 |
|
|
13268-01010-000
Прушина стопорнаяSpring P22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
