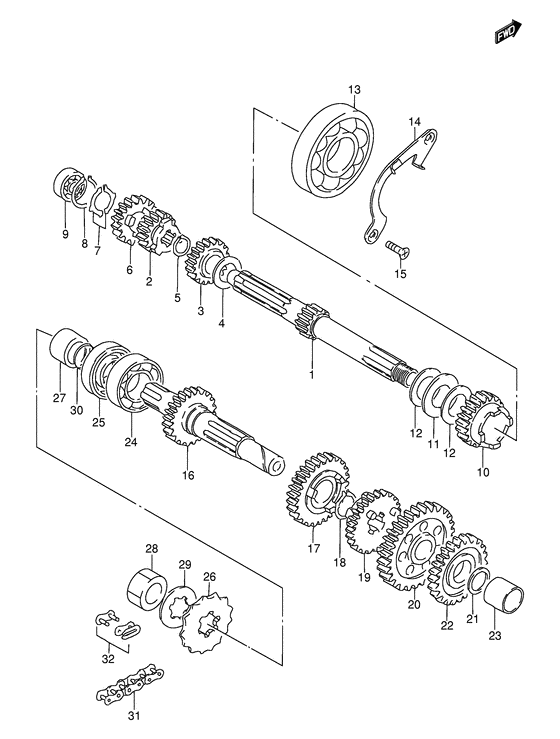

1 | | SHAFT,COUNTER Countershaft (nt:11); | |
1 |
|
|
24121-12003-000
SHAFT,COUNTER Countershaft (nt:11);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | GEAR,2ND DRIVE Gear, 2nd drive (nt:15) Gear, 2nd drive (nt:15); | |
2 |
|
|
24221-23001-000
GEAR,2ND DRIVEGear, 2nd drive (nt:15) Gear, 2nd drive (nt:15);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Gear, 3rd drive (nt:18) Gear, 3rd drive (nt:18); | |
3 |
|
|
24231-12021-000
Gear, 3rd drive (nt:18) Gear, 3rd drive (nt:18);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба Washer (17x24x1.0) Washer (17x24x1.0); | |
4 |
|
|
09181-17139-000
ШайбаWasher (17x24x1.0) Washer (17x24x1.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Пружинное стопорное кольцо Circlip | |
5 |
|
|
09380-17001-000
Пружинное стопорное кольцоCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | GEAR,4TH DRIVE Gear, 4th drive (nt:20) Gear, 4th drive (nt:22); | |
6 |
|
|
24241-12021-000
GEAR,4TH DRIVEGear, 4th drive (nt:20) Gear, 4th drive (nt:22);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кольцо Ring, 4th drive gear Ring, 4th drive gear; | |
7 |
|
|
09399-14001-000
КольцоRing, 4th drive gear Ring, 4th drive gear;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | RING,SNAP Circlip | |
8 |
|
|
09380-26001-000
RING,SNAPCirclip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Подшипник Bearing, countershaft lh; 12x28x8 | |
9 |
|
|
09262-12001-000
Подшипник Bearing, countershaft lh; 12x28x8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | GEAR,KICK STARTER DRIVEN Gear, kick starter driven Nt:18 | |
10 |
|
|
26280-23010-000
GEAR,KICK STARTER DRIVENGear, kick starter driven Nt:18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | BEARING(21X32X2) Bearing (21x32x2); | |
11 |
|
|
09263-21007-000
BEARING(21X32X2) Bearing (21x32x2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба Washer (21x30x0.8) Washer (21x30x0.8); | |
12 |
|
|
09160-21007-000
ШайбаWasher (21x30x0.8) Washer (21x30x0.8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | BEARING(30X62X10) | |
13 |
|
|
09262-30003-000
BEARING(30X62X10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | RETAINER,CNTR SHAFT BEARING | |
14 |
|
|
24741-12010-000
RETAINER,CNTR SHAFT BEARING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
02122-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
02122-0612B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
15 |
|
|
02122-06123-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | SHAFT,DRIVE Driveshaft (nt:22) Driveshaft (nt:21); | |
16 |
|
|
24131-12022-000
SHAFT,DRIVEDriveshaft (nt:22) Driveshaft (nt:21);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | GEAR,2ND DRIVEN Gear, 2nd driven (nt:27); | |
17 |
|
|
24321-12021-000
GEAR,2ND DRIVEN Gear, 2nd driven (nt:27);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Пружинное стопорное кольцо Circlip, gear cam | |
18 |
|
|
08331-3120A-000
Пружинное стопорное кольцоCirclip, gear cam
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Стопорное кольцо (пружинное) | |
18 |
|
|
08331-31206-000
Стопорное кольцо (пружинное)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | GEAR,3RD & 4TH DRIVE Gear, 3rd driven (nt:23); | |
19 |
|
|
24331-12021-000
GEAR,3RD & 4TH DRIVE Gear, 3rd driven (nt:23);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | GEAR,1ST DRIVEN Gear, 1st driven (nt:32) Gear 1st driven (nt:32); | |
20 |
|
|
24310-12021-000
GEAR,1ST DRIVENGear, 1st driven (nt:32) Gear 1st driven (nt:32);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба Washer Washer; | |
21 |
|
|
08211-15301-000
ШайбаWasher Washer;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | GEAR,KICK STARTER IDLE Gear, kick starter idle Nt:26 | |
22 |
|
|
26260-23010-000
GEAR,KICK STARTER IDLEGear, kick starter idle Nt:26
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Втулка Bushing, driveshaft Bushing, driveshaft; | |
23 |
|
|
09303-15004-000
ВтулкаBushing, driveshaft Bushing, driveshaft;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Подшипник Bearing (20x47x14); | |
24 |
|
|
09262-20069-000
Подшипник Bearing (20x47x14);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Сальник торсионного вала Oil seal (25x40x9) Oil seal (25x40x9); | |
25 |
|
|
09283-25003-000
Сальник торсионного валаOil seal (25x40x9) Oil seal (25x40x9);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | SPROCKET,ENGINE(NT:14) Sprocket, engine (nt:14); | |
26 |
|
|
27511-08720-000
SPROCKET,ENGINE(NT:14) Sprocket, engine (nt:14);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Прокладка Spacer (20x25x15.50) Spacer (20x25x15.5); | |
27 |
|
|
09180-20016-000
ПрокладкаSpacer (20x25x15.50) Spacer (20x25x15.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Гайка | |
28 |
|
|
09140-20012-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Шайба блокирующая Lock washer | |
29 |
|
|
09167-20009-000
Шайба блокирующаяLock washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | O RING(D:1,ID:19.5) Dr shaft brg o ring (d:1,id:19.5) O ring (d:1 ,id:19.5); | |
30 |
|
|
09280-20001-000
O RING(D:1,ID:19.5)Dr shaft brg o ring (d:1,id:19.5) O ring (d:1 ,id:19.5);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | CHAIN,DRIVE | |
31 |
|
|
27600-20911-112
CHAIN,DRIVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цепь Chain assy, drive (did428) Chain, drive (did 428); P36 | |
31 |
|
|
27600-20910-112
ЦепьChain assy, drive (did428) Chain, drive (did 428); P36
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | CHAIN,DRIVE(126L) Chain, drive (did 428) Chain, drive (did 428); L:126->14 | |
31 |
|
|
27600-20910-126
CHAIN,DRIVE(126L)Chain, drive (did 428) Chain, drive (did 428); L:126->14
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | JOINT SET(DID428) | |
32 |
|
|
27620-20911-000
JOINT SET(DID428)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | JOINT,CHAIN Joint (did) Joint (did); | |
32 |
|
|
27620-20910-000
JOINT,CHAINJoint (did) Joint (did);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
