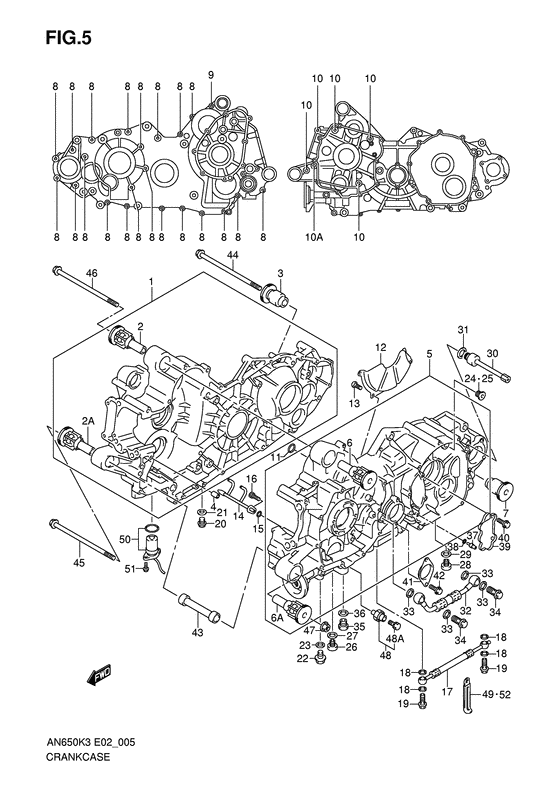

1 | | CRANKCASE SET,R | |
1 |
|
|
11310-10831-000
CRANKCASE SET,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Crankcase set, rh | |
1 |
|
|
11310-10830-000
Crankcase set, rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2A | | BUSH,ENGINE MOUNTING | |
2A |
|
|
11652-10G10-000
BUSH,ENGINE MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Втулка Bush, engine mtg Bush, engine mtg; | |
2 |
|
|
11652-10G00-000
ВтулкаBush, engine mtg Bush, engine mtg;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | BUSH,ENGINE MOUNTING | |
3 |
|
|
11651-10G00-000
BUSH,ENGINE MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | PIN,CRANKCASE Pin, crankcase; | |
4 |
|
|
11319-33E50-000
PIN,CRANKCASE Pin, crankcase;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
5 | | CRANKCASE SET,L | |
5 |
|
|
11320-10831-000
CRANKCASE SET,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Crankcase set, lh | |
5 |
|
|
11320-10830-000
Crankcase set, lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6A | | BUSH,ENGINE MOUNTING | |
6A |
|
|
11652-10G10-000
BUSH,ENGINE MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Втулка Bush, engine mtg Bush, engine mtg; | |
6 |
|
|
11652-10G00-000
ВтулкаBush, engine mtg Bush, engine mtg;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | BUSH,ENGINE MOUNTING | |
7 |
|
|
11651-10G00-000
BUSH,ENGINE MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
01547-0635B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 21 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт (6x35) Bolt, crankcase (6x35); | |
8 |
|
|
01547-06353-000
Болт (6x35) Bolt, crankcase (6x35);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 21 шт.
* ориентировочный срок поставки
|
|
9 | | Болт Bolt, crankcase (6x85) | |
9 |
|
|
01547-0685B-000
БолтBolt, crankcase (6x85)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, crankcase (6x85); | |
9 |
|
|
01547-06853-000
Болт Bolt, crankcase (6x85);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10A | | BOLT(8X105) Bolt (8x105) Bolt, crankcase (8x105); | |
10A |
|
|
09103-08097-000
BOLT(8X105)Bolt (8x105) Bolt, crankcase (8x105);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
01550-0895A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
10 | | Болт Bolt, crankcase (8x95) | |
10 |
|
|
01550-0895B-000
БолтBolt, crankcase (8x95)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, crankcase (8x95) Bolt, crankcase (8x95); | |
10 |
|
|
01550-08953-000
БолтBolt, crankcase (8x95) Bolt, crankcase (8x95);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
11 | | Кольцо уплотнительное O ring, crankcase; | |
11 |
|
|
09280-12009-000
Кольцо уплотнительное O ring, crankcase;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | SEPARATOR,CRANKCASE OIL | |
12 |
|
|
11323-10G00-000
SEPARATOR,CRANKCASE OIL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
02112-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Болт Screw, oil guide plate | |
13 |
|
|
02112-0612B-000
БолтScrew, oil guide plate
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт Screw, crankcase oil separator; | |
13 |
|
|
02112-06123-000
Винт Screw, crankcase oil separator;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Жиклер | |
14 |
|
|
11390-10G00-000
Жиклер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Кольцо уплотнительное O ring O ring, piston cooling jet; | |
15 |
|
|
09280-06005-000
Кольцо уплотнительноеO ring O ring, piston cooling jet;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
07130-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, oil guide plate lh Bolt, piston cooling jet; | |
16 |
|
|
07130-06123-000
БолтBolt, oil guide plate lh Bolt, piston cooling jet;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | PIPE,CRANKCASE OIL | |
17 |
|
|
11282-10G10-000
PIPE,CRANKCASE OIL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка Gasket, parking pawl Gasket, oil pipe union bolt; | |
18 |
|
|
09168-10007-000
ПрокладкаGasket, parking pawl Gasket, oil pipe union bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | Блок масляного насоса Bolt, oil pipe union | |
19 |
|
|
09360-10055-000
Блок масляного насосаBolt, oil pipe union
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, union (10x24) Union bolt | |
19 |
|
|
09360-10032-000
Bolt, union (10x24)Union bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Заглушка масляной магистрали Plug, drain Plug, oil gallery; | |
20 |
|
|
09247-10008-000
Заглушка масляной магистралиPlug, drain Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Прокладка Gasket Gasket, oil gallery plug; | |
21 |
|
|
09168-10002-000
ПрокладкаGasket Gasket, oil gallery plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
01550-0812A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Заглушка масляной магистрали Plug, drain | |
22 |
|
|
01550-0812B-000
Заглушка масляной магистралиPlug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil gallery Plug, oil gallery; | |
22 |
|
|
01550-08123-000
БолтPlug, oil gallery Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Прокладка Gasket (8.2x14x1.0) Gasket, oil gallery plug; Model k4/k5 | |
23 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0) Gasket, oil gallery plug; Model k4/k5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Прокладка Gasket, oil gallery plug; Model k3 | |
23 |
|
|
09168-08015-000
Прокладка Gasket, oil gallery plug; Model k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | PLUG(16X8) Plug, t.d.c check Plug, t/m breather; Model k4/k5 | |
24 |
|
|
09248-16012-000
PLUG(16X8)Plug, t.d.c check Plug, t/m breather; Model k4/k5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | PLUG (16X12) Plug, t/m breather Plug, t/m breather; Model k3 | |
24 |
|
|
09248-16013-000
PLUG (16X12)Plug, t/m breather Plug, t/m breather; Model k3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | GASKET(16X22X2) Gasket, t/m breather plug; | |
25 |
|
|
09168-16002-000
GASKET(16X22X2) Gasket, t/m breather plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Заглушка масляного дренажа Plug, oil drain (14x12) Plug, oil drain; | |
26 |
|
|
09247-14036-000
Заглушка масляного дренажаPlug, oil drain (14x12) Plug, oil drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Прокладка Gasket (14.1x18x1.5) | |
27 |
|
|
09168-14004-000
ПрокладкаGasket (14.1x18x1.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | GASKET(13.8X18.8X4.8) Gasket, oil drain plug; | |
27 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8) Gasket, oil drain plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Заглушка Plug, t/m oil drain; | |
28 |
|
|
09248-12008-000
Заглушка Plug, t/m oil drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Прокладка Gasket Gasket, t/m oil drain plug; | |
29 |
|
|
09168-12002-000
ПрокладкаGasket Gasket, t/m oil drain plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | PLUG,T/M OIL FILLER | |
30 |
|
|
11326-10G00-000
PLUG,T/M OIL FILLER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Прокладка Gasket (14.1x18x1.5) | |
31 |
|
|
09168-14004-000
ПрокладкаGasket (14.1x18x1.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | GASKET(13.8X18.8X4.8) Gasket, t/m oil filler plug; | |
31 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8) Gasket, t/m oil filler plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | PIPE,OIL PUMP NO.2 | |
32 |
|
|
11328-10G20-000
PIPE,OIL PUMP NO.2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pipe, oil pump no.2 Model k3/k4 | |
32 |
|
|
11328-10G10-000
Pipe, oil pump no.2 Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка Gasket, oil hose union Gasket, oil pipe union bolt; | |
33 |
|
|
09168-14015-000
ПрокладкаGasket, oil hose union Gasket, oil pipe union bolt;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | Соединение Bolt, union (14x27) Bolt, oil pipe union; | |
34 |
|
|
09360-14012-000
СоединениеBolt, union (14x27) Bolt, oil pipe union;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | PLUG(14X12) Plug, rocker arm shaft Plug, oil gallery; | |
35 |
|
|
09248-14005-000
PLUG(14X12)Plug, rocker arm shaft Plug, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Прокладка Gasket (14.1x18x1.5) | |
36 |
|
|
09168-14004-000
ПрокладкаGasket (14.1x18x1.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | GASKET(13.8X18.8X4.8) Gasket, oil gallery plug; | |
36 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8) Gasket, oil gallery plug;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | JET(8) Jet, oil gallery; | |
37 |
|
|
09493-80005-000
JET(8) Jet, oil gallery;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | O RING(D:1.2,ID:4) O ring, oil gallery jet O ring, oil gallery jet; | |
38 |
|
|
09280-04004-000
O RING(D:1.2,ID:4)O ring, oil gallery jet O ring, oil gallery jet;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | COVER,CRANKCASE,L | |
39 |
|
|
11324-10G00-000
COVER,CRANKCASE,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | BOLT(6X12) Bolt, crankcase cover lh; | |
40 |
|
|
09103-06172-000
BOLT(6X12) Bolt, crankcase cover lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | CAP,PRIMARY SHAFT L | |
41 |
|
|
11325-10G10-000
CAP,PRIMARY SHAFT L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cap, primary shaft lh Model k3/k4 | |
41 |
|
|
11325-10G00-000
Cap, primary shaft lh Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | BOLT(6X12) Bolt, primary shaft cap lh; | |
42 |
|
|
09103-06172-000
BOLT(6X12) Bolt, primary shaft cap lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | SPACER,ENG MTG FR | |
43 |
|
|
11611-10G00-000
SPACER,ENG MTG FR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | BOLT(10X235) Bolt (10x235) Bolt, eng mtg lower; | |
44 |
|
|
09103-10239-000
BOLT(10X235)Bolt (10x235) Bolt, eng mtg lower;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | BOLT(10X305) Bolt (10x305) Bolt, eng mtg front; | |
45 |
|
|
09103-10153-000
BOLT(10X305)Bolt (10x305) Bolt, eng mtg front;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | BOLT(10X275) Bolt, eng mtg upper Bolt, eng mtg upper; | |
46 |
|
|
09103-10347-000
BOLT(10X275)Bolt, eng mtg upper Bolt, eng mtg upper;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Гайка Nut, fr differential | |
47 |
|
|
08319-3110A-000
ГайкаNut, fr differential
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка Nut, rod end Nut, eng, mtg; | |
47 |
|
|
08319-31103-000
ГайкаNut, rod end Nut, eng, mtg;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
48A | | BOLT,OIL PRESSURE SWITCH | |
48A |
|
|
37822-33D00-000
BOLT,OIL PRESSURE SWITCH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Переключатель прессуры масла | |
48 |
|
|
37820-33D10-000
Переключатель прессуры масла
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Струбцина катушки Clamp, coil lead wire Clamp; | |
49 |
|
|
09404-06429-000
Струбцина катушкиClamp, coil lead wire Clamp;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Переключатель уровня масла | |
50 |
|
|
37990-10G00-000
Переключатель уровня масла
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
01547-0616B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt (green) | |
51 |
|
|
01547-06163-000
Bolt (green)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Струбцина катушки Clamp, coil lead wire Clamp; | |
52 |
|
|
09404-06429-000
Струбцина катушкиClamp, coil lead wire Clamp;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
