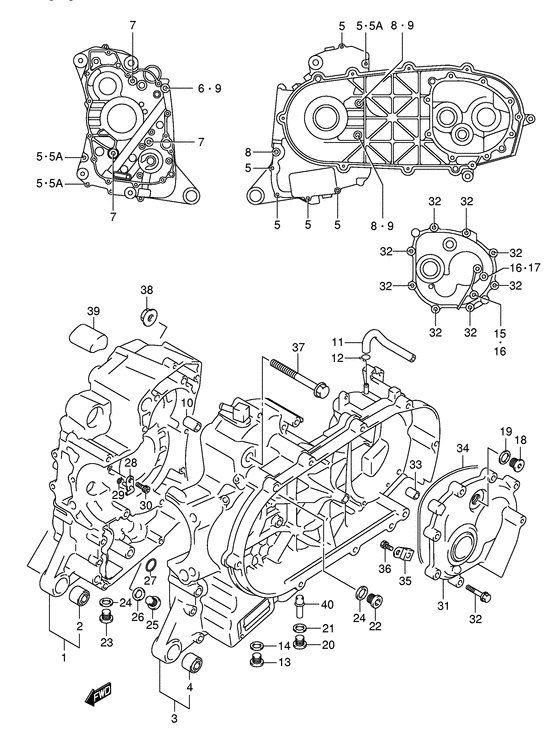

1 | | CRANKCASE SET,R Model k5/k6 | |
1 |
|
|
11310-15860-000
CRANKCASE SET,R Model k5/k6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | CRANKCASE SET,R Model k3/k4 | |
1 |
|
|
11310-14830-000
CRANKCASE SET,R Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Втулка Bush (10x23x30); | |
2 |
|
|
09319-10043-000
Втулка Bush (10x23x30);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | CRANKCASE SET,L Model k5/k6 | |
3 |
|
|
11320-15860-000
CRANKCASE SET,L Model k5/k6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | CRANKCASE SET,L Model k3/k4 | |
3 |
|
|
11320-14814-000
CRANKCASE SET,L Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Втулка Bush (10x23x30); | |
4 |
|
|
09319-10043-000
Втулка Bush (10x23x30);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5A | | Болт | |
5A |
|
|
07130-0865B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k5/k6 | |
5A |
|
|
07130-08653-000
Болт Model k5/k6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
5 | | Болт Bolt, crankcase | |
5 |
|
|
01547-0660B-000
БолтBolt, crankcase
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k3/k4 | |
5 |
|
|
01547-06603-000
Болт Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
07120-0890B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
6 |
|
|
07120-08903-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
07120-0860B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
7 |
|
|
07120-08603-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
07120-0870B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
8 |
|
|
07120-08703-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
9 | | Прокладка Gasket (8.2x14x1.0) Gasket (8.2x14x1); | |
9 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0) Gasket (8.2x14x1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | PIN,CRANKCASE Pin, crankcase; | |
10 |
|
|
11319-33E50-000
PIN,CRANKCASE Pin, crankcase;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | HOSE,TRANSMISSION BREATHER Hose, breather (l:350) Hose, t/m breather; | |
11 |
|
|
11329-14F00-000
HOSE,TRANSMISSION BREATHERHose, breather (l:350) Hose, t/m breather;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Зажим Clip | |
12 |
|
|
09401-11403-000
ЗажимClip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Винт, сливной. Plug, drain Plug, oil drain; | |
13 |
|
|
09247-14026-000
Винт, сливной.Plug, drain Plug, oil drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | GASKET(13.8X18.8X4.8) Gasket; | |
14 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8) Gasket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Заглушка масляной магистрали Plug, drain | |
15 |
|
|
01550-0812B-000
Заглушка масляной магистралиPlug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil gallery | |
15 |
|
|
01550-08123-000
БолтPlug, oil gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка Gasket (8.2x14x1.0) Gasket (8.2x14x1); | |
16 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0) Gasket (8.2x14x1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Заглушка масляной магистрали Plug, drain | |
17 |
|
|
01550-0812B-000
Заглушка масляной магистралиPlug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil gallery | |
17 |
|
|
01550-08123-000
БолтPlug, oil gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | PLUG(16X8) Plug, t.d.c check Plug (16x8); | |
18 |
|
|
09248-16012-000
PLUG(16X8)Plug, t.d.c check Plug (16x8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | GASKET(16X22X2) Gasket (16x22x2.0); | |
19 |
|
|
09168-16002-000
GASKET(16X22X2) Gasket (16x22x2.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Винт, сливной. Plug, drain Model k5/k6 | |
20 |
|
|
09247-14026-000
Винт, сливной.Plug, drain Model k5/k6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | PLUG(14X12) Plug, rocker arm shaft Model k3/k4 | |
20 |
|
|
09248-14005-000
PLUG(14X12)Plug, rocker arm shaft Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | GASKET(13.8X18.8X4.8) Gasket; | |
21 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8) Gasket;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Заглушка масляной магистрали Model k5/k6 | |
22 |
|
|
09247-12006-000
Заглушка масляной магистрали Model k5/k6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | PLUG(L:12) Plug, oil gallery Plug (l:12); Model k3/k4 | |
22 |
|
|
09248-12004-000
PLUG(L:12)Plug, oil gallery Plug (l:12); Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Заглушка масляной магистрали | |
23 |
|
|
09247-12006-000
Заглушка масляной магистрали
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка Gasket Gasket (12.1x16.2x3.7); | |
24 |
|
|
09168-12002-000
ПрокладкаGasket Gasket (12.1x16.2x3.7);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
25 | | PLUG(16X8) Plug, t.d.c check Plug (16x8); | |
25 |
|
|
09248-16012-000
PLUG(16X8)Plug, t.d.c check Plug (16x8);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | GASKET(16X22X2) Gasket (16x22x2.0); | |
26 |
|
|
09168-16002-000
GASKET(16X22X2) Gasket (16x22x2.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо уплотнительное O ring (d:1.9,id:12.6); | |
27 |
|
|
09280-12009-000
Кольцо уплотнительное O ring (d:1.9,id:12.6);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Жиклер | |
28 |
|
|
11390-14F00-000
Жиклер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | O RING(D:1.2,ID:4) O ring, oil gallery jet O ring (d:1.2,id:4.0); | |
29 |
|
|
09280-04004-000
O RING(D:1.2,ID:4)O ring, oil gallery jet O ring (d:1.2,id:4.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
07130-0612A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, oil guide plate lh | |
30 |
|
|
07130-06123-000
БолтBolt, oil guide plate lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | COVER,GEAR BOX | |
31 |
|
|
11431-14G00-000
COVER,GEAR BOX
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
01550-0835B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
32 |
|
|
01550-08353-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
33 | | Штифт Pin, dowel Pin; | |
33 |
|
|
04211-11169-000
ШтифтPin, dowel Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | O RING(D:2.4,ID:172) O ring (d:2.4,id:172) O ring (d:2.4,id:172); | |
34 |
|
|
09280-00035-000
O RING(D:2.4,ID:172)O ring (d:2.4,id:172) O ring (d:2.4,id:172);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | MAGNETO,GEAR BOX Magnet, gear box Magnet, gear box; | |
35 |
|
|
11393-20E00-000
MAGNETO,GEAR BOXMagnet, gear box Magnet, gear box;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт Bolt, upper | |
36 |
|
|
01570-0612B-000
БолтBolt, upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
36 |
|
|
01570-06123-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | BOLT(12X295) Bolt (12x295); | |
37 |
|
|
09103-12053-000
BOLT(12X295) Bolt (12x295);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Гайка | |
38 |
|
|
08319-3112B-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
38 |
|
|
08319-31123-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | SEPARATOR,OIL NO.2 | |
39 |
|
|
11186-14F01-000
SEPARATOR,OIL NO.2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | JET,BREATHER Jet, breather oil Jet, breather oil; Model k3/k4 | |
40 |
|
|
11323-15F00-000
JET,BREATHERJet, breather oil Jet, breather oil; Model k3/k4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
