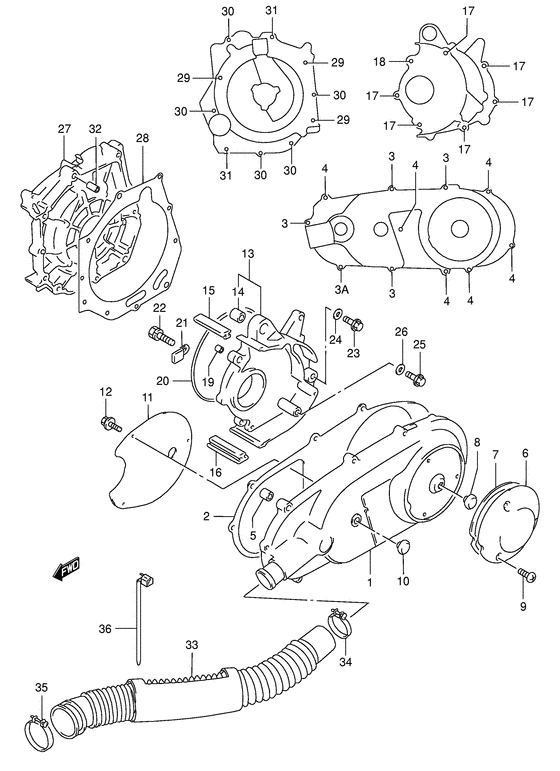

1 | | COVER,CLUTCH | |
1 |
|
|
11340-20E20-000
COVER,CLUTCH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка сцепления | |
1 |
|
|
11340-20E00-000
Крышка сцепления
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | GASKET,CLUTCH COVER | |
2 |
|
|
11482-20E00-000
GASKET,CLUTCH COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3A | | BOLT(6X25) Screw (6x25); | |
3A |
|
|
09128-06063-000
BOLT(6X25) Screw (6x25);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
02112-0625B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Screw; | |
3 |
|
|
02112-06253-000
Болт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
02112-0640B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
4 |
|
|
02112-06403-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
5 | | Штифт Pin, dowel Pin; | |
5 |
|
|
04211-11169-000
ШтифтPin, dowel Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | CAP,CLUTCH COVER Cap, clutch cover Cap, clutch cover; | |
6 |
|
|
11383-20E00-000
CAP,CLUTCH COVERCap, clutch cover Cap, clutch cover;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | CUSHION,CLUTCH COVER CAP Cushion, clutch cover cap Cushion, clutch cover cap; | |
7 |
|
|
11389-09D00-000
CUSHION,CLUTCH COVER CAPCushion, clutch cover cap Cushion, clutch cover cap;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Подушка Cushion, stopper | |
8 |
|
|
09321-10007-000
ПодушкаCushion, stopper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
02112-0512A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт 5X12 | |
9 |
|
|
02112-05123-000
Винт 5X12
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | PLUG(OD:19) Plug, silencer cover Plug (15x19x2); | |
10 |
|
|
09250-15010-000
PLUG(OD:19)Plug, silencer cover Plug (15x19x2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | PLATE,CLUTCH COVER AIR INTAKE Plate, clutch cover, air intake | |
11 |
|
|
11346-20E10-000
PLATE,CLUTCH COVER AIR INTAKEPlate, clutch cover, air intake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Винт Screw Screw; | |
12 |
|
|
02112-75083-000
ВинтScrew Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
07120-0635B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | COVER SET,GEAR BOX | |
13 |
|
|
11430-20811-000
COVER SET,GEAR BOX
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | PIN(8.4X11X14) Pin, gear case no.2 | |
13 |
|
|
09206-11004-000
PIN(8.4X11X14)Pin, gear case no.2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gear box cover set w/07120-06353, w/09206-11004 | |
13 |
|
|
11430-20810-000
Gear box cover set w/07120-06353, w/09206-11004
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Втулка Bush; | |
14 |
|
|
09319-10032-000
Втулка Bush;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | CUSHION,GEAR BOX COVER UPR | |
15 |
|
|
11485-20E00-000
CUSHION,GEAR BOX COVER UPR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | CUSHION,GEAR BOX COVER LWR | |
16 |
|
|
11486-20E00-000
CUSHION,GEAR BOX COVER LWR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт Bolt, cylinder head (l25) | |
17 |
|
|
07120-0625A-000
БолтBolt, cylinder head (l25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт Screw | |
17 |
|
|
07120-06253-000
ВинтScrew
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
07120-0640B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
18 |
|
|
07120-06403-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Штифт Pin, dowel Pin; | |
19 |
|
|
04211-11169-000
ШтифтPin, dowel Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | O RING(D:1.8,ID:134.4) O ring (d:1.8,id:134.4); | |
20 |
|
|
09280-00024-000
O RING(D:1.8,ID:134.4) O ring (d:1.8,id:134.4);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | MAGNETO,GEAR BOX Magnet, gear box Magneto, gear box; | |
21 |
|
|
11393-20E00-000
MAGNETO,GEAR BOXMagnet, gear box Magneto, gear box;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт Bolt, upper | |
22 |
|
|
01570-0612B-000
БолтBolt, upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
22 |
|
|
01570-06123-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Заглушка масляной магистрали Plug, drain | |
23 |
|
|
01550-0812B-000
Заглушка масляной магистралиPlug, drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Plug, oil gallery | |
23 |
|
|
01550-08123-000
БолтPlug, oil gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка Gasket (8.2x14x1.0) | |
24 |
|
|
09168-08016-000
ПрокладкаGasket (8.2x14x1.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба Gasket (8.2x14x1.0) Gasket (8.2x14x1); | |
24 |
|
|
09168-08008-000
ШайбаGasket (8.2x14x1.0) Gasket (8.2x14x1);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт Bolt, clamp | |
25 |
|
|
01550-0612B-000
БолтBolt, clamp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
25 |
|
|
01550-06123-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Кольцо прокладочное Washer (6x11.8x1.5) Gasket (6.2x11x1.2); | |
26 |
|
|
09168-06004-000
Кольцо прокладочноеWasher (6x11.8x1.5) Gasket (6.2x11x1.2);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | COVER,CRANKSHAFT,R | |
27 |
|
|
11350-20E01-000
COVER,CRANKSHAFT,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | GASKET,CRANKSHAFT COVER,R | |
28 |
|
|
11483-20E00-000
GASKET,CRANKSHAFT COVER,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | SCREW(6X105) Screw (6x105); | |
29 |
|
|
09125-06005-000
SCREW(6X105) Screw (6x105);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
02112-0635B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Screw; | |
30 |
|
|
02112-06353-000
Болт Screw;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
02112-0645B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
31 |
|
|
02112-06453-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Штифт Pin, dowel Pin; | |
32 |
|
|
04211-11169-000
ШтифтPin, dowel Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | DUCT,BELT COOLING | |
33 |
|
|
17160-20E00-000
DUCT,BELT COOLING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим | |
34 |
|
|
09402-38303-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
34 |
|
|
09402-38306-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Зажим | |
35 |
|
|
09402-42303-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим Intake pipe clamp | |
35 |
|
|
09402-42306-000
ЗажимIntake pipe clamp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Хомут Clamp (l:235) Clamp (l:235); | |
36 |
|
|
09407-25401-000
ХомутClamp (l:235) Clamp (l:235);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
